RoHS Bölünmüş Çekirdek Akım Trafosu Manyetik Devre Yapısı Yüksek Hassasiyet

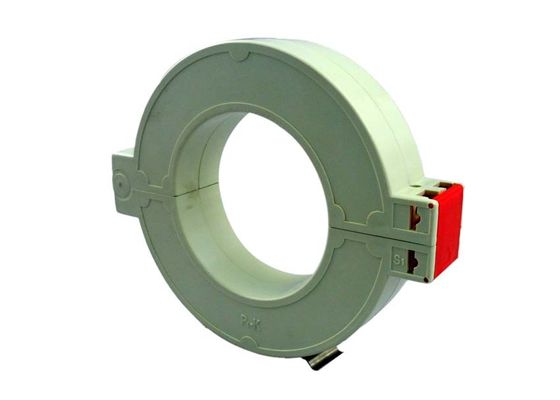

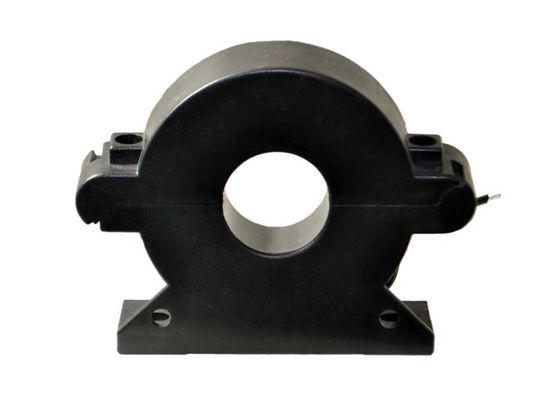

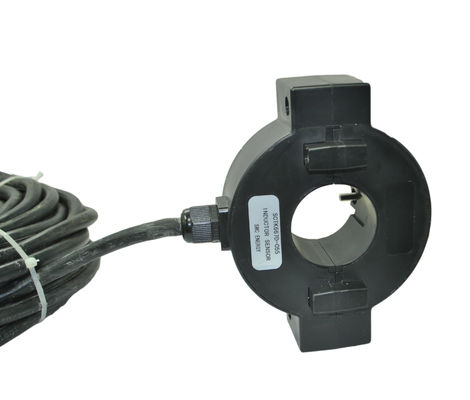

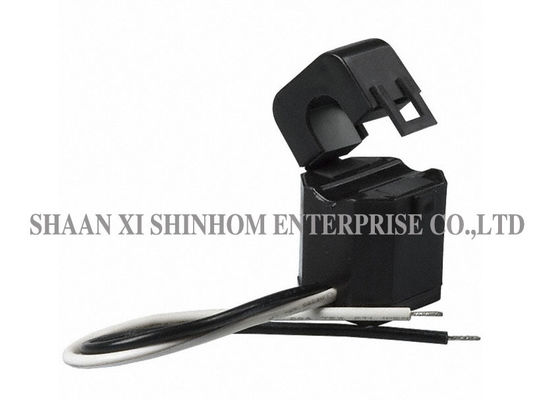

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision
RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

Büyük resim :  RoHS Bölünmüş Çekirdek Akım Trafosu Manyetik Devre Yapısı Yüksek Hassasiyet En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK681A Serisi
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiation
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/Ay
Detaylı ürün tanımı
Geçerli aralığı: 5 ~ 630A Çıkış: 0.333V (AC) veya 0-500mA
Sınıf: 0.5,1.0,3.0 Ölçüm Aralığı: % 10 içinde% 130 olarak
Manyetik Devre Yapısı: Kombine Tip Frekans: 50Hz-2kHz
Özelleştirilebilir: Evet
Vurgulamak:

bölünmüş çekirdek ct

,

bölünmüş çekirdek akım sensörü

0.333VAC veya 0-500mA çıkışlı SCTK681A Serisi 5A-630A RoHS Bölünmüş Çekirdek Akım Transformatörleri

SCTK681A serisi bölünmüş çekirdekli akım trafosu

  • Test aralığı: 5 ila 630A AC giriş, 0 ila 0,333 V çıkış, 0 ila 500mA
  • Yeni veya halihazırda var olan ağ işlerinde kurulumlarını kolaylaştırmak için özel olarak tasarlanmıştır.
  • Herhangi bir kablo veya bara devresi açmadan monte edilebilirler.
  • CT'nin sekonder sargısı boyunca dahili bir hassasiyet direnci düşük güvenli voltaj çıkışı sağlar.
  • Zamandan ve kurulum maliyetlerinden tasarruf sağlar.


Uygulamalar:

  1. Röle koruma cihazı.
  2. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima cihazları ve otomasyon - kontrol sistemi için akım ve güç ölçümü.
  3. Elektrik kabloları ve donanımları için akım ölçümü, izleme ve koruma.

Elektriksel parametre

Sıklık 50-2KHz
Anma girişi töreni Şekil 5A-630A
Ölçüm aralığı % 10 içinde-% 130 olarak
Nominal Çıkış 0.333V (AC) veya 0-500mA
oran ≤ ±% 1.0
Faz açısı ± 60 dak
Dielektrik gücü 2.5KV / 1 mA / 1 dak
Yalıtım direnci DC500V / 100MΩmin

Mekanik parametre

dava PA / UL94-V0
bobin PBT
çekirdek Silikon çelik
İç yapı Epoksi
İnşaat Kravat
Çalışma sıcaklığı -25 ℃ ~ 75 ℃
Çalışma Nemi ≤85%
Çıkış bağlantısı UL1015 20AWG Tel (ikiz tel) 2.5m


Tip seçimi

P / N

Anma girişi töreni

(A)

Çıkış (mA / V) doğruluk Boyut (mm / inç)
O bir B C
SCTK681A-005

5-20A

(5,8A, 10,15,20)

0-25mA

0.333V

0.5,1.0,3.0

5.0

(0.20)

31.5

(1.24)

19.5

(0.77)

21,0

(0.83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5,1.0,3.0

10.0

(0.39)

41.0

(1.61)

24.0

(0.94)

26,5

(1.04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5,1.0,3.0

16.0

(0.63)

45,5

(0.22)

29.0

(1.14)

31.5

(1.24)

SCTK681A-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0.5,1.0,3.0

24.5

(0.96)

65.0

(2.56)

45.0

(1.77)

40,0

(1.57)

SCTK681A-035

10-630A

(20,100,250,400,600)

0-500mA

0.333V

0.5,1.0,3.0

35,7

(1.41)

81.5

(3.21)

57.0

(2.24)

51.0

(2.01)




Notlar: Ürün özellikleri özelleştirilebilir
