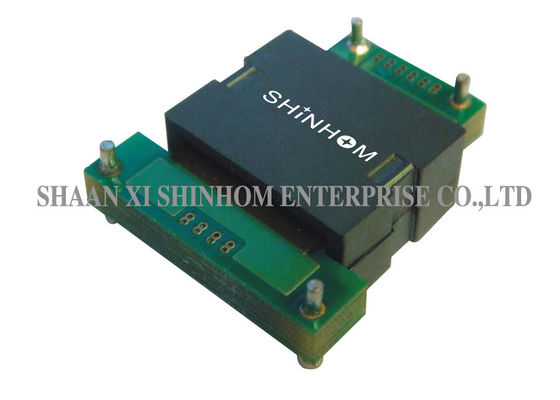

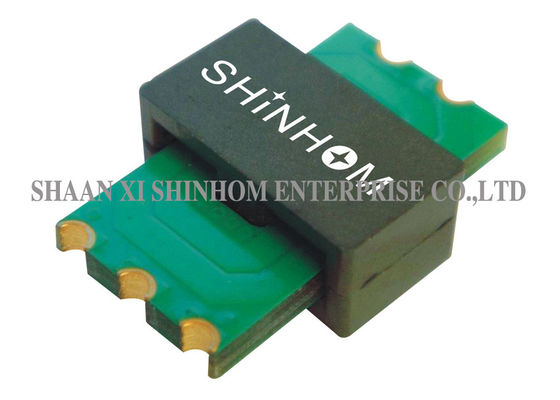

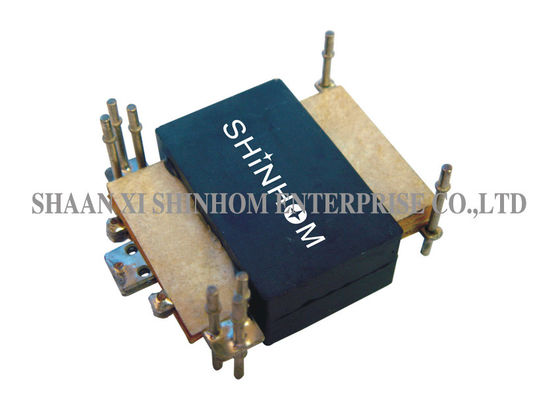

Hafif Düzlemsel Trafo, Yüksek İzolasyonlu Trafo Düz Tip

Light Weight Planar Transformer , High Isolation Transformer Flat Type
Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type

Büyük resim :  Hafif Düzlemsel Trafo, Yüksek İzolasyonlu Trafo Düz Tip En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: TP25D
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiation
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 100000/AY
Detaylı ürün tanımı
Frekans: 200 KHz ila 700 KHz Güç: 150W
Yastık boyutu: 23.5 * 20.1mm Kalınlığı: 9.12mm
Çalışma sıcaklığı: -40 ℃ to + 125 ℃ özelleştirilmiş: özelleştirilmiş
Vurgulamak:

düzlemsel güç transformatörü

,

flat pack transformer

TP25D Serisi Yüksek frekans 150W Düzlemsel Trafo, PCB Montaj Düzlemsel Trafo, Maks. kalınlık 9.12mm

ÖZELLİKLER:

  • 150 Watt'a Kadar Güç Derecelendirmesi
  • % 98'in Üzerinde Yüksek Verimlilik
  • Metreküp Başına 600 Watt Yüksek Güç Yoğunluğu
  • Ayak izi 23,5 mm × 20,10 mm
  • 9.12 mm Alt Profil
  • Yüksek İzolasyon (operasyonel) 1500 Vdc
  • Yüksek Frekans 200 kHz-700 kHz
  • Çalışma Sıcaklığı -40 ℃ ila + 125 ℃
  • Çok düşük Kaçak Endüktansı (boşluksuz çekirdekler için% 0,2'den az).
  • Uygun maliyetli ve rekabetçi fiyatlar.
  • Minimum Elektromanyetik Girişim (EMI).
  • Birincil ve arasındaki yüksek Creepage ve Gümrükleme mesafeleri
  • Tüm SMPS topolojilerine uygulanabilir.
  • Çeşitli montaj ve terminal seçenekleri (Yatay, Dikey, Geçişli delikler, SMT, Pimler, Uçan kablolar ve daha fazlası).
  • Özel olarak tasarlanmış ısı dağıtıcı tokalar.
  • Düşük profilli düzlemsel transformatör
  • Yüksek güçlü düzlemsel transformatör
  • Yüksek frekanslı düzlemsel transformatör
  • PCB düzlemsel trafo
  • Düzlemsel anahtarlamalı güç trafosu
  • Raftan SMT düzlemsel transformatör

UYGULAMALAR:

  • Yüksek performanslı DC / DC dönüştürücüler.
  • Yüzde 98'in üzerinde yüksek verim, metreküp DC / DC dönüştürücüler için 600 watt'lık yüksek güç yoğunluğu.
  • İleri, tam köprü, yarım köprü ve push-pull DC / DC dönüştürücüler için.
  • 18V ve 75V arasındaki giriş voltajları ve 52V'den 1.0V DC / DC dönüştürücülere çıkış voltajları.
  • Telekomünikasyon, endüstriyel kontrol sistemleri,
  • Otomotiv ve ağır ekipman araç sistemleri

TEKNİK BİLGİLER:

  • Endüktans, Pin (2-5) seri halinde bağlanmış her iki primer sargı, Pin (3-4) kısa devre ile ölçülür.
  • Sızıntı endüktansı, diğer bütün sarımlar kısa devre ile birlikte sarım piminde (2-4) ölçülür.
  • Tüm teknik özellikler TA = 25 ℃.
