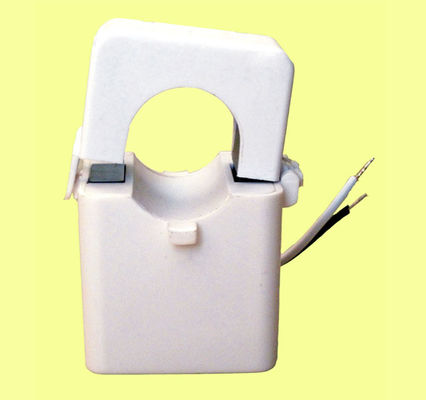

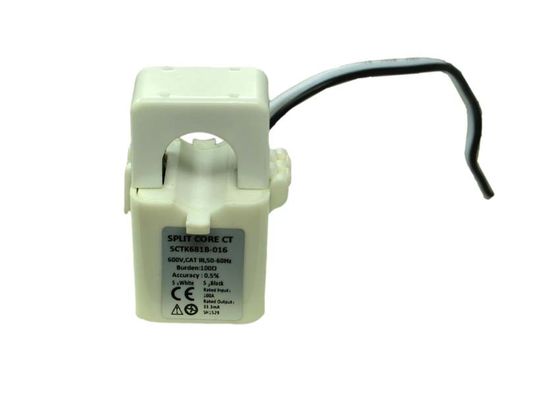

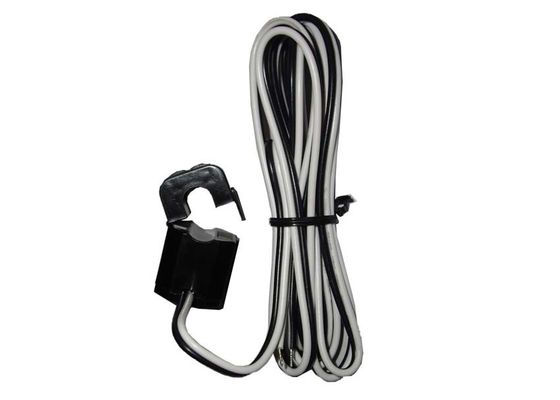

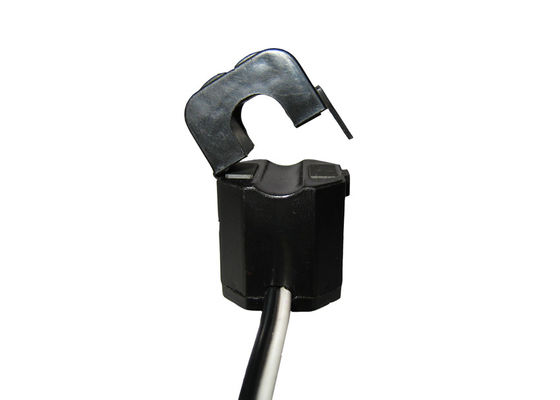

Küçük Hacimli CT Bölünmüş Çekirdek Akım Dönüştürücü Kolay Kurulum Düşük Manyetik Devre Kaybı

Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss
Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss Small Volume CT Split Core Current Transducer Easy Installation Low Magnetic Circuit Loss

Büyük resim :  Küçük Hacimli CT Bölünmüş Çekirdek Akım Dönüştürücü Kolay Kurulum Düşük Manyetik Devre Kaybı En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK681B Serisi
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiation
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/Ay
Detaylı ürün tanımı
Geçerli aralığı: 5 ~ 630A Çıkış: 0-500mA veya 0.333VAC
Sınıf: 0.5,1.0,3.0 Renk: şeffaf
bobin: Permalloy Core Özelleştirilebilir: Evet
Vurgulamak:

bölünmüş çekirdek ct

,

bölünmüş çekirdek tipi akım trafosu

SCTK681B Serisi alçak gerilim 5A ~ 630A Giriş 333mV 500mV Çıkış Bölünmüş Bobin Akım Trafosu, Yüksek Doğruluk


SCTK681B serisi bölünmüş çekirdek akım transformatörü hızlı ve kolay kurulum için tasarlanmıştır. Bölünmüş çekirdek tasarımı, birincil telin çevrimdışına alınmasını ve CT kurulumu için bağlantısının kesilmesini gerektirmeksizin manyetik alan indüksiyonu yoluyla temassız akım ölçümlerine izin verir. Bu yöntem daha güvenlidir , daha kolay ve taşınabilir akım ölçümü. CT'nin sekonder sargısı boyunca iç hassasiyet yükü direnci, güvenli bir düşük voltaj çıkışı sağlar ve sekonderin emniyetli bir şekilde açılmasını sağlar

Özellikler:

  • Test aralığı: 5 - 630A AC girişi
  • 0 ila 500mA, 0 ila 0,333V çıkış
  • Demir çekirdek, yüksek doğruluk ve düşük manyetik devre kaybı ile bölünebilir
  • Zarif görünüm, küçük hacimli, hafif, açılabilir, kolay kurulum
  • Kurulumu uygundur, veri yolunu sökmeye gerek yoktur, canlı koşullar altında çalıştırılabilir ve müşterilerin normal kullanımlarını etkilemez

Uygulamalar:

  • Elektrik kabloları ve donanımları için akım ölçümü, izleme ve koruma
  • Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima cihazları ve otomasyon için akım ve güç ölçümü.
  • Akım, güç ve enerji izleme cihazı
  • Röle koruma cihazı

Mekanik parametre

dava PA / UL94-V0
bobin PBT
çekirdek mıknatıslanma oranı yüksek nikel-demir alaşımı
İç yapı Epoksi
İnşaat Kravat
Çalışma sıcaklığı -25 ℃ ~ 75 ℃
Çalışma Nemi ≤85%
Çıkış bağlantısı UL1015 20AWG Tel (ikiz tel) 2.5m

Elektriksel parametre

Sıklık 50Hz-2kHz
Anma girişi töreni Şekil 5A-630A
Ölçüm aralığı % 10 içinde-% 130 olarak
Nominal Çıkış 0.333V (AC) veya 0-500mA
oran ≤ ±% 1.0
Faz açısı ± 60 dak
Dielektrik gücü 2.5KV / 1 mA / 1 dak
Yalıtım direnci DC500V / 100MΩmin

Tip seçimi

P / N

Anma girişi töreni

(A)

Çıkış (mA / V) doğruluk Boyutlar (mm)
o0 bir B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5,1.0,3.0 10 41,5 30 26,5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5,1.0,3.0 16 53 36 30,5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0.5,1.0,3.0 24 70 51.5 39.0
SCTK681B-035

10-630A

(20,100,250,400,600)

0-500mA

0.333V

0.5,1.0,3.0 35 84 65 41.0


Notlar: Ürün özellikleri özelleştirilebilir
