Yüksek Hassasiyet Bölünmüş Çekirdek Akım Trafosu Permalloy Core Küçük Hacim

Ben sohbet şimdi
Sertifika
Çin Shaanxi Shinhom Enterprise Co.,Ltd Sertifikalar
Çin Shaanxi Shinhom Enterprise Co.,Ltd Sertifikalar
İşbirliği sırasında çok profesyonel ve iyi iletişim. Ürün mükemmel kalite ve çok iyi paketlenmiş. Shinhom'dan tekrar sipariş vermeye devam edeceğiz. Başa çıkacak çok dürüst, güvenilir ve verimli bir şirket.

—— İskender

İyi ürünler, iyi iletişim, teslimat zamanında, örnekler mevcuttur.

—— Kevin

Yüksek Hassasiyet Bölünmüş Çekirdek Akım Trafosu Permalloy Core Küçük Hacim

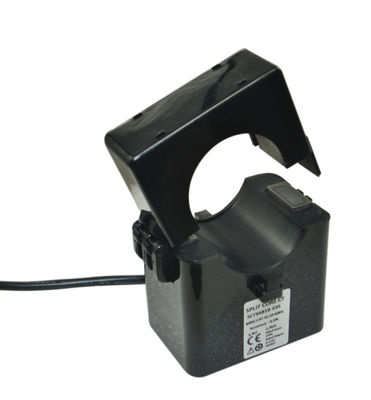

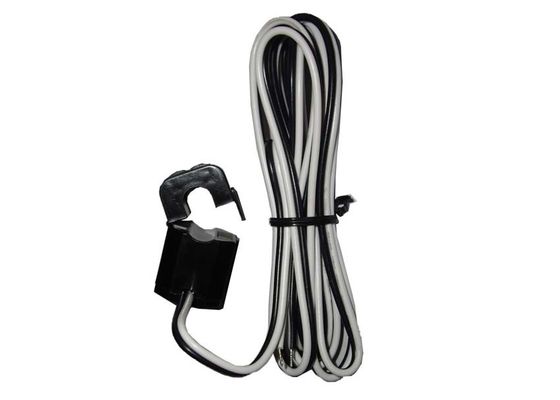

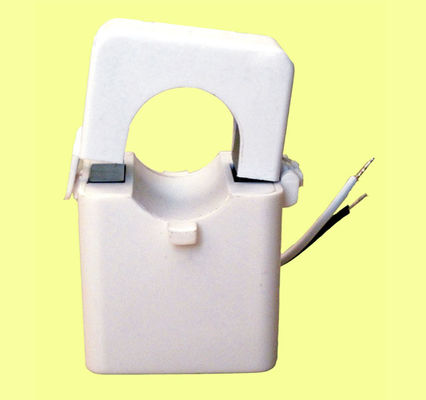

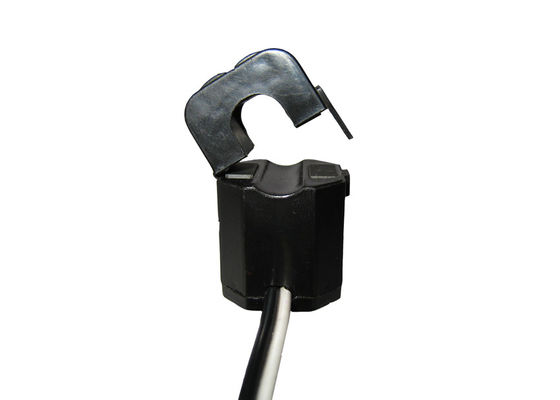

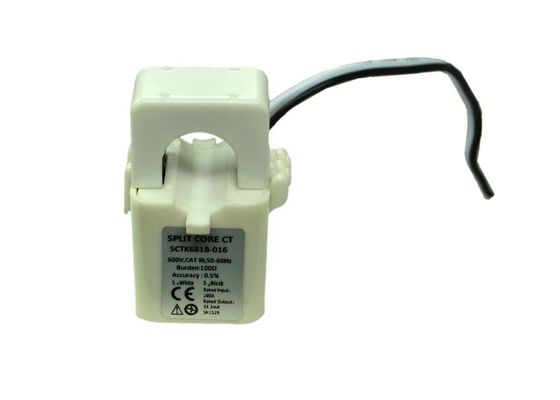

High Accuracy Split Core Current Transformer Permalloy Core Small Volume
High Accuracy Split Core Current Transformer Permalloy Core Small Volume High Accuracy Split Core Current Transformer Permalloy Core Small Volume High Accuracy Split Core Current Transformer Permalloy Core Small Volume High Accuracy Split Core Current Transformer Permalloy Core Small Volume High Accuracy Split Core Current Transformer Permalloy Core Small Volume

Büyük resim :  Yüksek Hassasiyet Bölünmüş Çekirdek Akım Trafosu Permalloy Core Küçük Hacim En iyi fiyat

Ürün ayrıntıları:
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SCTK681B Serisi
Ödeme & teslimat koşulları:
Min sipariş miktarı: Anlaşma
Fiyat: Negotiation
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 10000/Ay
Detaylı ürün tanımı
Geçerli aralık: 5 ~ 630A Çıktı: 0-500mA veya 0.333VAC
Sınıf: 0.5、1.0、3.0 durum: plastik
kişiselleştirilebilir: Evet bobin: Permalloy çekirdek
Vurgulamak:

bölünmüş çekirdek ct

,

bölünmüş çekirdek tipi akım trafosu

SCTK681B Serisi alçak gerilim 5A ~ 630A Giriş 333mV 500mV Çıkış Bölünmüş Bobin Akım Trafosu, Yüksek Doğruluk


SCTK681B serisi bölünmüş çekirdekli akım trafosu, hızlı ve kolay kurulum için tasarlanmıştır. Bölünmüş çekirdek tasarımı, birincil telin çevrim dışı bırakılmasına ve CT kurulumu için bağlantısının kesilmesine gerek kalmadan manyetik alan indüksiyonu aracılığıyla temassız akım ölçümlerine izin verir. , daha kolay ve taşınabilir akım ölçümü.CT'nin sekonder sargısı boyunca dahili bir hassas yük direnci, güvenli bir düşük voltaj çıkışı sağlar ve sekonderin güvenli bir şekilde açılmasına izin verir.

Özellikleri:

  • Demir çekirdek, yüksek doğruluk ve düşük manyetik devre kaybı ile bölünebilir
  • Zarif görünüm, küçük hacimli, hafif, açılabilir, kolay kurulum
  • Kurulumu uygundur, otobüsü sökmeye gerek yoktur, canlı koşullarda çalıştırılabilir ve müşterilerin normal kullanımını etkilemez



Uygulamalar:

  • Elektrik kabloları ve ekipmanları için akım ölçümü, izleme ve koruma
  • Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima ekipmanı ve otomasyon için akım ve güç ölçümü.
  • Akım, güç ve enerji izleme cihazı
  • Röle koruma cihazı



Mekanik Parametre

Durum PA / UL94-V0
Bobin PBT
Çekirdek Permalloy
İç yapı Epoksi
İnşaat Kravat
Çalışma sıcaklığı -25 ℃ ~ + 75 ℃
Çalışma Nemi ≤% 85
Çıkış Bağlantısı UL1015 20AWG Tel (bükülmüş tel) 2.5m





Elektriksel Parametre

Sıklık 50Hz-2KHz
Anma girişi töreni 5A-630A
Ölçüm aralığı % 10 İçinde -% 130 İçinde
Anma Çıkışı 0.333V (AC) veya 0-500mA
Oran ≤ ±% 1.0
Faz açısı ≤ ± 60 dk
Dielektrik gücü 2.5KV / 1mA / 1 dakika
Yalıtım direnci DC500V / 100MΩmin





Tip seçimi

P / N

Anma girişi töreni

(A)

Çıkış (mA / V) Doğruluk Ölçüler (mm)
        Ø0 Bir B C
SCTK681B-010

5-75A

(5,10,20,50,75)

0-50mA

0.333V

0.5,1.0,3.0 10 41.5 30 26.5
SCTK681B-016

5-150A

(5,10,50,100,150)

0-100mA

0.333V

0.5,1.0,3.0 16 53 36 30.5
SCTK681B-024

10-250A

(10,50,100,200,250)

0-200mA

0.333V

0.5,1.0,3.0 24 70 51.5 39.0
SCTK681B-035

10-630A

(20.100.250.400.600)

0-500mA

0.333V

0.5,1.0,3.0 35 84 65 41.0


 Yüksek Hassasiyet Bölünmüş Çekirdek Akım Trafosu Permalloy Core Küçük Hacim 0

Notlar: Ürün özellikleri özelleştirilebilir
