Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Geçerli aralığı: | 5 ~ 630A | Çıkış: | 0.333V (AC) veya 0-500mA |
|---|---|---|---|
| Sınıf: | 0.5,1.0,3.0 | Ölçüm Aralığı: | % 10 içinde% 130 olarak |
| Manyetik Devre Yapısı: | Kombine Tip | Frekans: | 50Hz-2kHz |
| Özelleştirilebilir: | Evet | ||
| Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek tipi akım trafosu |
||

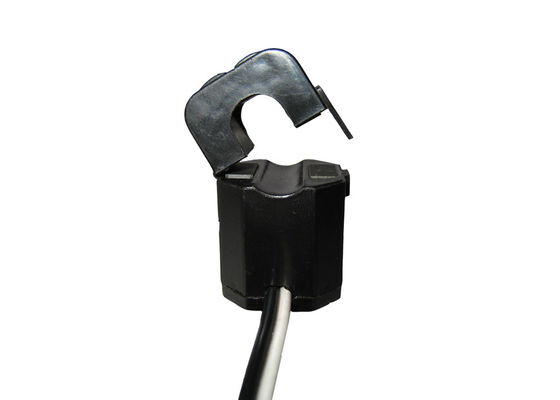

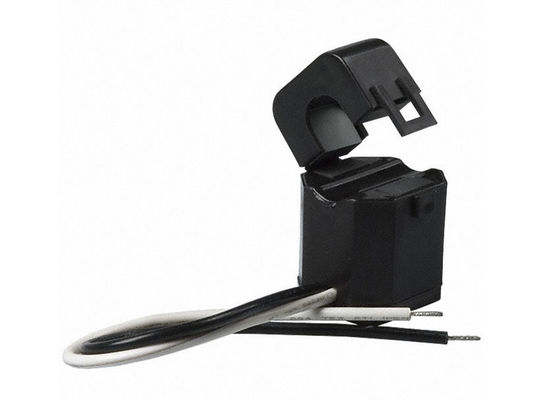

0.333VAC veya 0-500mA çıkışlı SCTK681A Serisi 5A-630A RoHS Bölünmüş Çekirdek Akım Transformatörleri
SCTK681A serisi bölünmüş çekirdekli akım trafosu
Uygulamalar:
Elektriksel parametre
| Sıklık | 50-2KHz |
| Anma girişi töreni | Şekil 5A-630A |
| Ölçüm aralığı | % 10 içinde-% 130 olarak |
| Nominal Çıkış | 0.333V (AC) veya 0-500mA |
| oran | ≤ ±% 1.0 |
| Faz açısı | ± 60 dak |
| Dielektrik gücü | 2.5KV / 1 mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
| Durum | PA / UL94-V0 |
| bobin | PBT |
| çekirdek | Silikon çelik |
| İç yapı | Epoksi |
| İnşaat | Kravat |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çalışma Nemi | ≤85% |
| Çıkış bağlantısı | UL1015 20AWG Tel (ikiz tel) 2.5m |
Tip seçimi
| P / N | Anma girişi töreni (A) | Çıkış (mA / V) | Doğruluk, kesinlik | Boyut (mm / inç) | ||||
| Ö | bir | B | C | |||||
| SCTK681A-005 | 5-20A (5,8A, 10,15,20) | 0-25mA 0.333V | 0.5,1.0,3.0 | 5.0 (0.20) | 31.5 (1.24) | 19.5 (0.77) | 21,0 (0.83) | |
| SCTK681A-010 | 5-75A (5,10,20,50,75) | 0-50mA 0.333V | 0.5,1.0,3.0 | 10.0 (0.39) | 41.0 (1.61) | 24.0 (0.94) | 26,5 (1.04) | |
| SCTK681A-016 | 5-150A (5,10,50,100,150) | 0-100mA 0.333V | 0.5,1.0,3.0 | 16.0 (0.63) | 45,5 (0.22) | 29.0 (1.14) | 31.5 (1.24) | |
| SCTK681A-024 | 10-250A (10,50,100,200,250) | 0-200mA 0.333V | 0.5,1.0,3.0 | 24.5 (0.96) | 65.0 (2.56) | 45.0 (1.77) | 40,0 (1.57) | |
| SCTK681A-035 | 10-630A (20,100,250,400,600) | 0-500mA 0.333V | 0.5,1.0,3.0 | 35,7 (1.41) | 81.5 (3.21) | 57.0 (2.24) | 51.0 (2.01) | |
Notlar: Ürün özellikleri özelleştirilebilir
