| Geçerli aralığı: | 5-5000A | Çıkış: | 0.333VAC veya 0-0.5A |
|---|---|---|---|
| Doğruluk: | 1.0 | Ürün adı: | Bölünmüş çekirdekli akım trafosu |
| çalışma frekansı: | 50-60 HZ | Özelleştirilebilir: | Evet |
| Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek tipi akım trafosu |
||

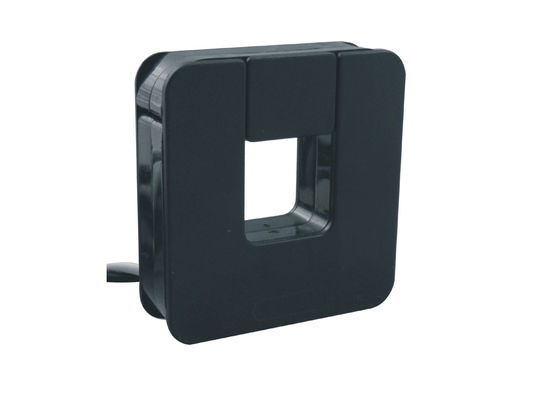

SCTK751 Serisi 5 ila 5000A giriş ve Snap Kapatma / Açma Özelliğine sahip Bölünmüş Çekirdek Akım Trafosu, Doğruluk 1.0
SCTK751 serisi ayrık çekirdek stili akım transformatörleri, hızlı ve kolay kurulum için tasarlanmıştır. Bölünmüş çekirdek tasarımı, CT kurulumu için kablo devrelerinin bağlantısını kesmeden manyetik alan indüksiyonu ile temassız akım ölçümlerine izin verir. Bu yöntem daha güvenli, daha kolay ve taşınabilir bir akım ölçümüne izin verir.
Elektriksel Parametre
| Sıklık | 50-60Hz |
| Anma girişi töreni | Şekil 5A-5000A |
| Ölçüm aralığı | % 10 içinde-% 130 olarak |
| Nominal Çıkış | 0.333V (AC) veya 0-500mA |
| oran | ± 1.0 ％ |
| Faz açısı | ≤ ± 90dk |
| Dielektrik gücü | 2.5KV / 1mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Mekanik Parametre
| Durum | PC / UL94-V0 |
| bobin | PBT |
| çekirdek | mıknatıslanma oranı yüksek nikel-demir alaşımı |
| İç yapı | Epoksi |
| İnşaat | Kravat |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çalışma Nemi | ≤85% |
| Çıkış Bağlantısı | UL1015 22AWG Tel (ikiz tel) 2.0m |
Özellikleri:
Uygulamalar:

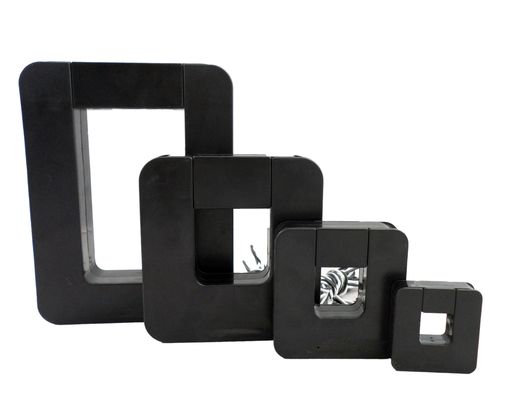

Tür seçimi
P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk | Boyut (mm / inç) | |||||
bir | B | C | D | E | |||||
SCTK751A | 5-200A (5,10,30,50,75,100,125,150,200) | 0-13.3mA 0.333V | 1,0 | 50,8 (2.00) | 53.3 (2.09) | 15.0 (0.59) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751B | 10-400A (10,50,75,150,200,250,300,400) | 0-26.6mA 0.333V | 1,0 | 59.6 (2.35) | 62.7 (2.47) | 21,0 (0.83) | 19.1 (0.75) | 19.1 (0.75) | |
SCTK751C | 50-630A (50,100,125,200,250,400,600,630) | 0-66.6mA 0.333V | 1,0 | 82.5 (3.25) | 85.1 (3.35) | 25,6 (1.01) | 31.8 (1.25) | 31.8 (1.25) | |
SCTK751D | 100-2000A (100,250,400,630,800A, 1000,2000) | 0-200mA 0.333V | 1,0 | 121.0 (4.76) | 127.0 (5.00) | 30,4 (1.19) | 50,8 (2.00) | 50,8 (2.00) | |
SCTK751E | 200-3000A (200,250,400,630,1500,2500,3000) | 0-300mA 0.333V | 1,0 | 118.0 (4.65) | 133.0 (5.24) | 24.0 (0.94) | 68.0 (2.68) | 80,0 (3.15) | |
SCTK751F | 400-5000A (400,800,1000,1500,2000,3000,5000) | 0-500mA 0.333V | 1,0 | 146.0 (5.75) | 190.5 (7.50) | 35,6 (1.40) | 76.2 (3.00) | 127.0 (5.00) | |
Kullanım talimatları
Notlar: ürün özellikleri özelleştirilebilir
