Dönüşler: | 1000: 1, 2000: 1, 2500: 1, 4000: 1 | Giriş: | 0A 3000A |
---|---|---|---|
Sıklık: | 50-400KHz | Çıktı: | 0-10V (AC) veya 0-5A |
Sınıf: | 0.1, 0.2, 0.5 | kişiselleştirilebilir: | Evet |
Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek tipi akım trafosu |

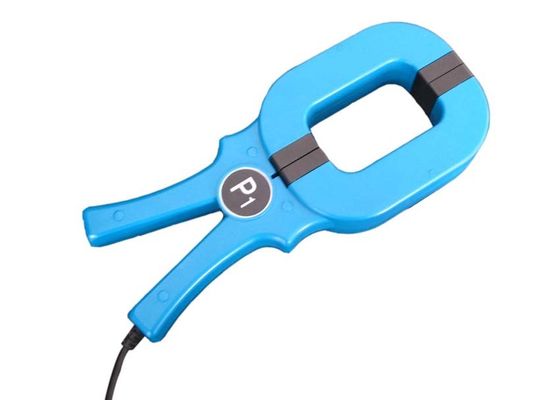

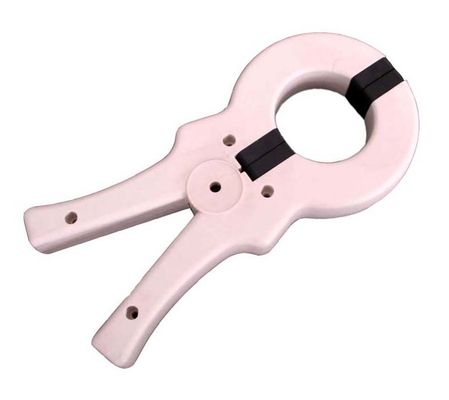

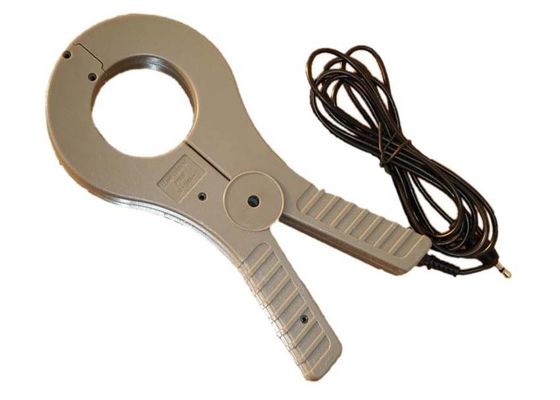

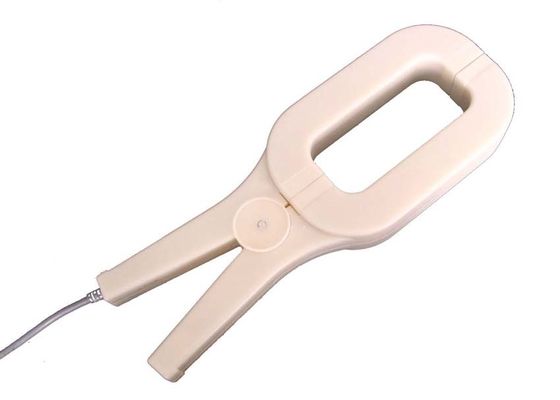

SCTK691 / 2 Serisi Kelepçeli Bölünmüş Çekirdek Akım Trafosu Akım Aralığı 100mA ila 3000A Tek Fazlı Akım Testi
Özellikleri:
Elektriksel özellikler:
Elektriksel Parametre
Sıklık | 50-400KHz |
Anma girişi töreni | 5-3000A |
Ölçüm aralığı | % 5 In-130,% olarak |
Nominal Çıkış | 0-10V (AC) veya 0-5A |
oran | ≤ ±% 0.1 |
Faz açısı | ≤ ± 10dk |
Dielektrik gücü | 3.0KV / 1mA / 1 dak |
Yalıtım direnci | DC500V / 100MΩmin |
Mekanik Parametre
Durum | ABS / UL94-V0 |
bobin | PBT |
çekirdek | Silikon çelik / Permalloy |
İç yapı | vida |
İnşaat | vida |
Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
Çalışma Nemi | ≤85% |
Çıkış Bağlantısı | 1015 / 22AWG Tel (ikiz tel) 2.5m |
Tür seçimi
P / N |
Anma girişi töreni (A) |
doğruluk |
Boyutlar (mm) (ID-UGY) |
SCTK691A-008 | 0-20A | 0.1,0.2,0.5 | 8.0-135.0-42.0-20.0 |
SCTK691A-013 | 0-100A | 0.1,0.2,0.5 | 13.0-137.0-42.0-25.0 |
SCTK691A-020 | 5-250A | 0.1,0.2,0.5 | 20.0-137.0-46.0-25.0 |
SCTK691A-050 | 100-1200A | 0.1,0.2,0.5 | 50.0-215.0-104.0-27.0 |
SCTK692A-085 | 100-1500A | 0.1,0.2,0.5 | 82.0 * 52.0-272.0-116.0-37.0 |
SCTK692A-125 | 100-3000A | 0.1,0.2,0.5 | 125.0 * 52.0-327.0-116.0-37.0 |
Notlar: ürün özellikleri özelleştirilebilir
