Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Geçerli aralık: | 5 ~ 1200A | Çıktı: | 0-5A / 0.333VAC |
|---|---|---|---|
| Sınıf: | 0.5、1.0 | renk: | Şeffaf / Siyah |
| kişiselleştirilebilir: | Evet | bobin: | Permalloy çekirdek |
| Vurgulamak: | CT Bölünmüş Çekirdekli Akım Trafosu,Alçak Gerilim Bölünmüş Çekirdekli Akım Trafosu,Permalloy Çekirdek Akım Trafosu |
||

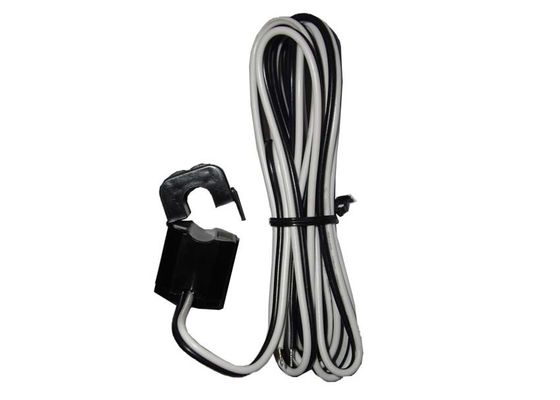

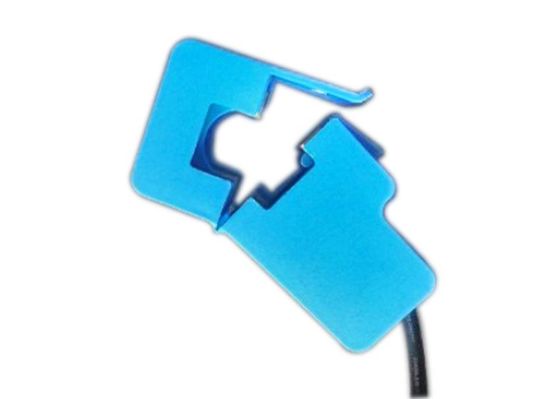

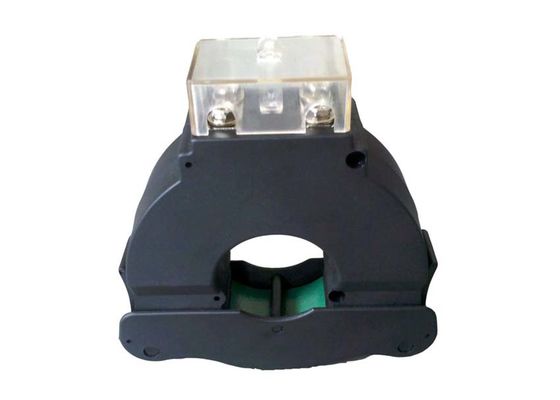

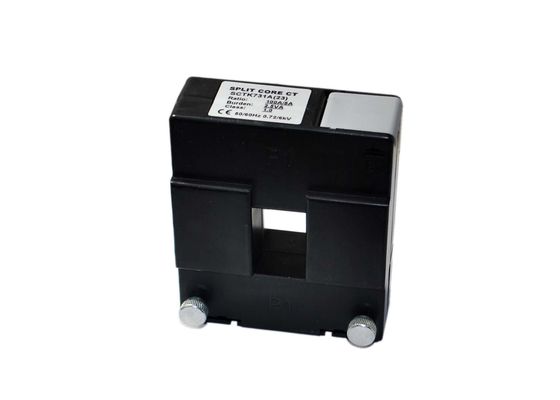

SCTK681D Serisi CE RoHS Bölünmüş Çekirdekli Akım Trafosu, Enerji İzleme İçin Düşük Voltaj CT
Açık uçlu akım transformatörleri ağırlıklı olarak güç dağıtım sistemi yenileme projelerinde kullanılır, kolay kurulum, otobüs sökülmesine gerek yoktur, canlı çalışma da olabilir, müşterilerin normal güç tüketimini etkilemez, kullanıcı dönüşümü projelerinde insan gücü tasarrufu sağlar, malzeme kaynakları, finansal kaynaklar, verimliliği artırır Bu dizi akım trafoları röle koruması, ölçüm ve ölçüm cihazları ile kullanılabilir.
SCTK681D Serisi akım trafosu kabuğu, alev geciktirici ve 140 ° C'de sıcaklığa dayanıklı ithal polikarbonat enjeksiyon kalıplamadan yapılmıştır, demir çekirdek yönlendirilmiş soğuk haddelenmiş silikon çelik şeritten yapılmıştır ve ikincil tel, yüksek mukavemetli elektromanyetik emaye telden yapılmıştır.Ürün, yeni yapı, güzel görünüm, uygun kurulum, küçük boyut, hafiflik, yüksek doğruluk ve geniş kapasite avantajlarına sahiptir.
Özellikleri:
Uygulamalar:
Mekanik Parametre
| Durum | PA / UL94-V0 |
| Bobin | PBT |
| Çekirdek | Permalloy |
| İç yapı | Kaynak |
| İnşaat | Kravat |
| Çalışma sıcaklığı | －25 ℃ ～ ＋ 75 ℃ |
| Çalışma Nemi | ≤% 85 |
| Çıkış Bağlantısı | UL1015 20AWG Tel (bükülmüş tel) 2.5m |
Elektriksel Parametre
| Sıklık | 50 Hz-400 Hz |
| Anma girişi töreni | 5A-1200A |
| Ölçüm aralığı | % 10 İçinde -% 130 İçinde |
| Anma Çıkışı | 0.333V (AC) veya 0-5A |
| Oran | ≤ ±% 0,5 |
| Faz açısı | ≤ ± 60 dk |
| Dielektrik gücü | 2.5KV / 1mA / 1 dakika |
| Yalıtım direnci | DC500V / 100MΩmin |
Tip seçimi
| P / N |
Anma girişi töreni (A) |
Çıkış (mA / V) | Doğruluk | Ölçüler (mm) | ||||
| Ø0 | Bir | B | C | |||||
| SCTK681D-016 |
5-150A (5,10,50,100,150) |
0-1A 0.333V |
0,5,1,0 | 16 | 65 | 33 | 32 | |
| SCTK681D-024 |
10-400A (10,50,100,250,400) |
0-5A 0.333V |
0,5,1,0 | 24 | 80 | 45 | 34 | |
| SCTK681D-035 |
5-630A (, 50,100,250,400,600) |
0-5A 0.333V |
0,5,1,0 | 35 | 99 | 60.5 | 42 | |
| SCTK681D-050 |
100-1200A (500,600,800,1000,1200) |
0-5A 0.333V |
0,5,1,0 | 50 | 125 | 82 | 52 | |
Notlar: Ürün özellikleri özelleştirilebilir
