Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Geçerli aralık: | 0,5~630A | Çıktı: | 0-500mA / 0.333V(AC) |
|---|---|---|---|
| Sınıf: | 0,2, 0,5, 1,0 | İç pencere: | 8.0 - 32.0mm |
| İnşaat: | Kravat | kişiselleştirilebilir: | Evet |
| Vurgulamak: | Röle Koruması Ayrık Akım Trafosu,Bağlama Yapısı Ayrık Akım Trafosu,Kendinden Kilitlemeli Ayrık Akım Trafosu |
||

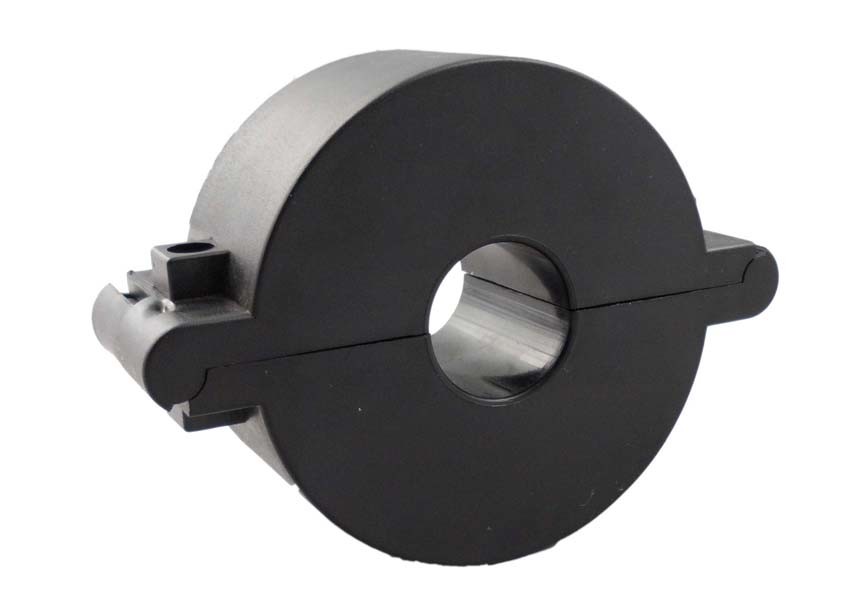

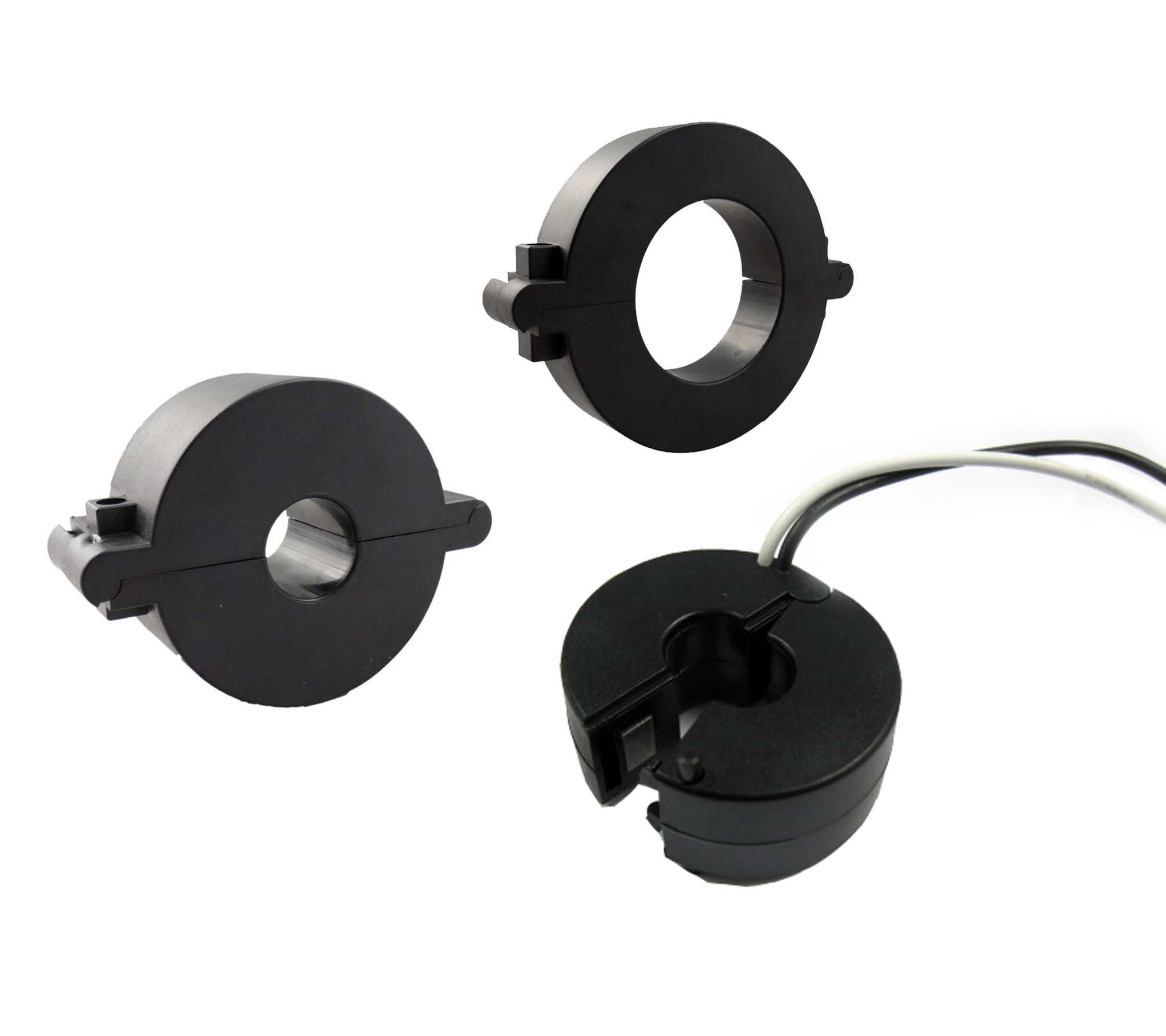

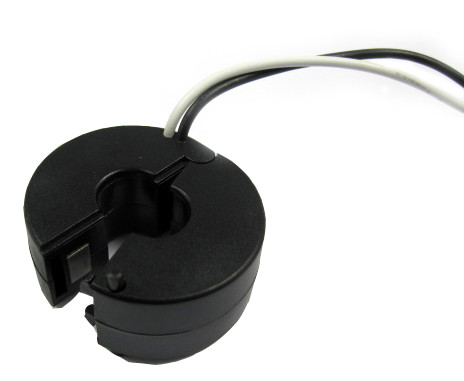

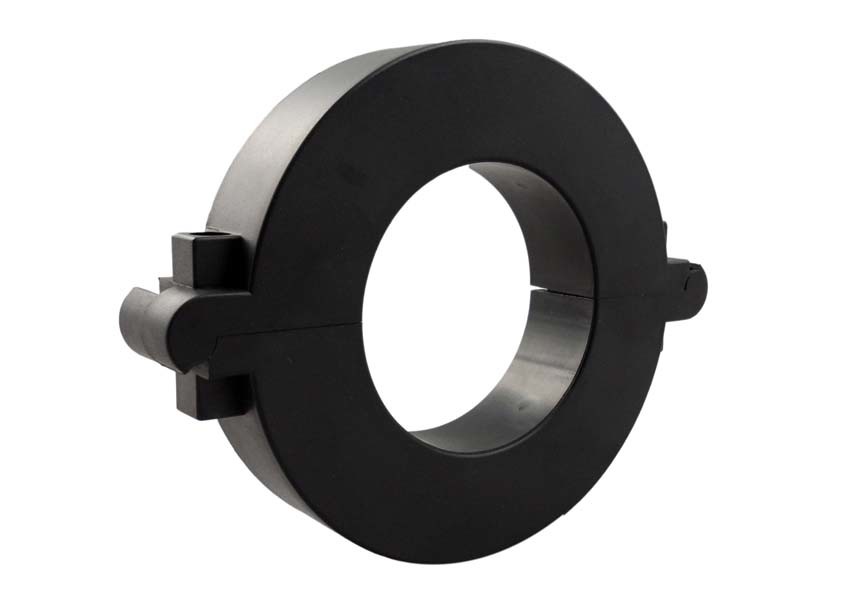

630A/0.5A Bölünmüş Çekirdek Akım Sensörü, Özelleştirilebilir Röle Koruma Cihazı
Bölünmüş çekirdekli akım trafosu, yeni veya mevcut şebekelere kurulumunu kolaylaştırmak için özel olarak tasarlanmıştır. Herhangi bir kablo veya bara devresini açmadan kurulabilirler.CT'nin ikincil sargısı boyunca bir dahili hassas direnç, düşük güvenli voltaj çıkışı sağlar.Elektrik kabloları ve ekipmanları için akım ölçümü, izleme ve korumaya uygulanır. Elektrik motorları, aydınlatma, hava kompresörü, ısıtma ve havalandırma sistemi, klima ekipmanı ve otomasyon kontrol sistemi için akım ve güç ölçümü.Akım, güç ve enerji izleme cihazı.Röle koruma cihazı.
Özellikleri:
Uygulamalar:
Elektriksel Parametre
| Sıklık | 50-60Hz |
| Anma girişi töreni | 0.5A-630A |
| Ölçüm aralığı | 10%In-130In |
| Nominal Çıkış | 0.333V(AC) veya 0-500mA |
| Oran | ≤± 0.1％ |
| Faz açısı | ≤ ±30dk |
| Dielektrik gücü | 2.5KV/1mA/1dk |
| Yalıtım direnci | DC500V/100MΩmin |
mekanik parametre
| Durum | PC /UL94-V0 |
| bobin | bilgisayar |
| Çekirdek | kalıcı |
| İç yapı | Epoksi |
| Yapı | Bağlamak |
| Çalışma sıcaklığı | －25℃～＋75℃ |
| Çalışma Nemi | ≤85% |
| Çıkış Bağlantısı | UL1015 22AWG Tel (çivili tel) 2.5m |
Tip seçimi
| P/N |
Anma girişi töreni (A) |
Çıkış (mA/V) | Kesinlik | Boyutlar (mm/inç) | |||||
| A | B | C | NS | E | |||||
| SCTK661A-008 |
0,5-50A (1,5,10,30,50) |
0-50mA 0.333V |
0.2,0.5,1.0 |
36.0 (1.42) |
22.0 (0.87) |
20.0 (0,79) |
8.0 (0.31) |
2500 (100) |
|
| SCTK661B-013 |
1-100A (5,10,50,75,100) |
0-100mA 0.333V |
0.2,0.5,1.0 |
45.0 (1.77) |
22.0 (0.87) |
20.0 (0,79) |
13.0 (0.51) |
2500 (100) |
|
| SCTK661C-019 |
5-250A (10.100.200.250.400) |
0-200mA 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0,79) |
19.0 (0,75) |
2500 (100) |
|
| SCTK661D-023 |
5-400A (10.100.200.250.400) |
0-200mA 0.333V |
0.2,0.5,1.0 |
60.0 (2.36) |
22.0 (0.87) |
20.0 (0,79) |
23.0 (0.91) |
2500 (100) |
|
| SCTK661E-032 |
10-630A (20,100,250,400,600) |
0-500mA 0.333V |
0.2,0.5,1.0 |
76.0 (2.99) |
22.0 (0.87) |
20.0 (0,79) |
32.0 (1.26) |
2500 (100) |
|
Notlar: Ürün özellikleri özelleştirilebilir
