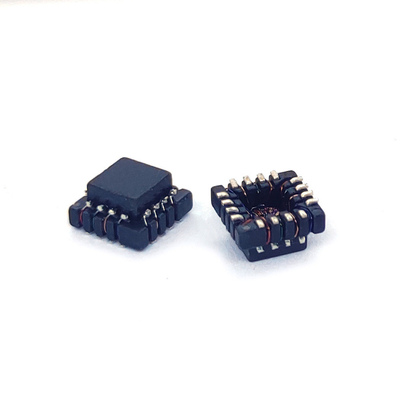

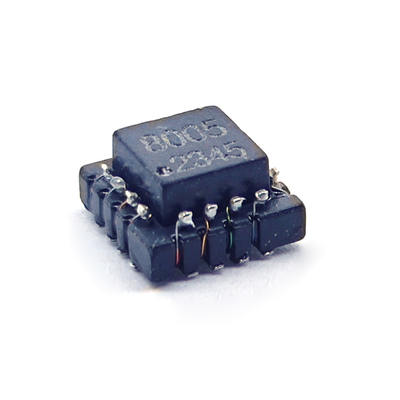

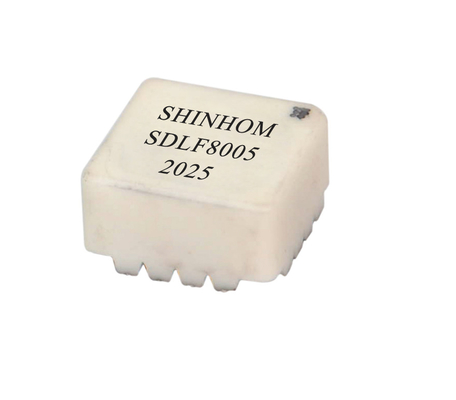

SMT Veri hattı EMI filtreleri için yüksek frekanslı ortak mod boğuşu

SMT Veri hattı EMI filtreleri, ortak mod boğulması

Veri hattı ortak mod boğazları, düşük hızlı veri hızlarından USB3.x, HDMI2 gibi ultra yüksek hızlara genel amaçlı EMI filtreleme sağlar.0CAN, CAN FD ve FlexRay otomobil otobüs sistemlerinde CM gürültüsünü ortadan kaldırın.

Özellik

• 15 MHz'den 300 MHz'e kadar olağanüstü ortak mod gürültü hafiflemesi; 300 MHz'in altındaki sinyal hattı verilerini minimum hafiflemede geçirir.
• DC akım kapasitesi 500 veya 100 mA.
• Mükemmel elektrik yalıtımı 1 dakika için 300 Vrms
• Çekirdek malzemesi Ferrit
• Çevre sıcaklığı: 40°C - +85°C
• Depolama sıcaklığı Bileşeni: ∼40°C'den +85°C'ye.
• Bant ve rulo ambalajı: 40 °C'den +80 °C'ye kadar
• Lehimleme ısısına direnç Max üç 40 saniyelik geri akış +260 °C'de, parçalar döngüler arasında oda sıcaklığına soğutuldu
• Nem Duyarlılık Seviyesi (MSL) 1 (<30 °C / 85% nispi nemde sınırsız zemin ömrü)

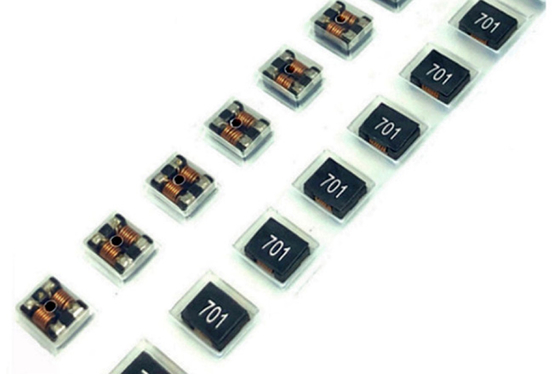

• Paketleme 1000/13′′ rulo Plastik bant: 16 mm genişliği, 0.46 mm kalınlığı, 12 mm cep mesafesi, 4.5 mm cep derinliği
