Akım Trafosu ve Şönt Direnci: Akım Algılama için Hangisi Daha İyi?

Bir akım algılama devresi tasarlarken mühendisler sıklıkla klasik bir seçimle karşı karşıya kalırlar: Kanıtlanmış ve güvenilir bir Akım Transformatörü (CT) mi yoksa basit ve düşük maliyetli bir şönt direnç mi kullanacaksınız?

Cevap her zaman basit değildir. Seçim etkiliyorölçüm doğruluğu,güç kaybı,elektriksel izolasyon,sistem maliyetive benuzun vadeli güvenilirlik.

Temel Farklılıklar

1. Akım Trafosu (CT)

Akım Transformatörü elektromanyetik indüksiyona dayalı olarak çalışır. Birincil akım, manyetik bir çekirdekten akar ve ikincil sargıda orantılı bir akım oluşturur. Orijinal akım, dönüş oranına göre hesaplanır. CT, ölçülen devre ile izleme devresi arasında doğal elektriksel izolasyon sağlar.

2. Şönt Direnci

Şönt direnç Ohm Kanununa göre çalışır. Devreye seri olarak düşük değerli bir direnç bağlanır. Akım, direnç üzerindeki voltaj düşüşünün ölçülmesiyle hesaplanır. Şönt direnç elektriksel izolasyon sağlamaz.

Bire Bir Karşılaştırma

Avantajlar ve Sınırlamalar

Akım Trafosu (CT)

Avantajları

• Elektrik izolasyonu sağlar
• Yüksek gerilim uygulamalarında yüksek güvenlik
• Mükemmel doğruluk ve uzun vadeli stabilite
• Son derece düşük güç tüketimi

Sınırlamalar

• Yüksek akımlarda manyetik doyma meydana gelebilir
• Dış manyetik alanlardan etkilenebilir
• Daha büyük boyut ve daha yüksek maliyet
• Öncelikle güç frekansı ve düşük frekanslı AC uygulamaları için uygundur

Şönt Direnç

Avantajları

• Basit yapı
• Düşük maliyet
• Küçük ayak izi
• Hem AC hem de DC ölçümünü destekler
• Manyetik doygunluk sorunu yok
• Hızlı yanıt süresi

Sınırlamalar

• Elektrik izolasyonu yok
• Yüksek gerilim devreleri aşağı yöndeki elektronik cihazlar için risk oluşturabilir
• Yüksek akım seviyelerinde önemli miktarda ısı üretimi
• Sıcaklık değişiklikleri ölçüm hatalarına neden olabilir

Nasıl Seçilir?

Uygulama en iyi çözümü belirler.

Akım Trafosu (CT) Ne Zaman Seçilmeli?

Akım Transformatörleri aşağıdaki amaçlar için tercih edilir:

• Yüksek gerilim, yüksek akım AC sistemleri
• Endüstriyel motor sürücüleri
• Güç şebekesi izleme
• Güç koruma sistemleri
• Elektrik izolasyonu gerektiren uygulamalar
• Yüksek doğrulukta enerji ölçümü
• Uzun vadeli güvenilir çalışma

Önerilen SHINHOM Akım Trafosu Serisi

1. Bölünmüş Çekirdekli Akım Transformatörleri: Kurulum, ana devre bağlantısının kesilmesini gerektirmediği için yenileme projeleri için idealdir.
2. PCB Montajlı Akım Trafoları:Güç kaynaklarının ve DC/DC dönüştürücülerin anahtarlanması için uygundur.

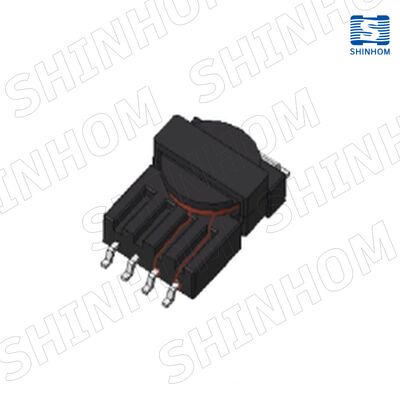

3. SMD Akım Trafoları: Yüksek yoğunluklu PCB montajı için tasarlanmıştır.

Şönt Direnci Ne Zaman Seçilmeli?

Şönt dirençler aşağıdakiler için tercih edilir:

• Alçak gerilim AC veya DC sistemleri
• Düşük akım uygulamaları
• Maliyete duyarlı tasarımlar
• PCB alanı kısıtlı tasarımlar
• Zorunlu izolasyon gerekliliği olmayan uygulamalar
• Akü Yönetim Sistemleri (BMS)
• DC motor kontrolörleri
• Tüketici elektroniği

Hassas şönt dirençlere dayalı akım algılama çözümleri, gelişmiş performans için izolasyon amplifikatörleri ile birleştirilebilir. Yüksek hassasiyetli izole akım ölçümü için SHINHOM ayrıca şunları da sunar:HBC100LAHS5 Hall Etkili Akım Sensörü.

Çözüm

Bir tane seçinAkım Trafosu (CT)için:

• Yüksek gerilim uygulamaları
• Yüksek akım AC ölçümü
• Yüksek güvenlik gereksinimleri
• Uzun vadeli istikrar

Bir tane seçinŞönt Dirençiçin:

• Alçak gerilim uygulamaları
• Düşük akım ölçümü
• Maliyete duyarlı tasarımlar
• DC akım ölçümü

Doğru akım algılama teknolojisini seçmek, genel maliyeti optimize ederken sistem performansını, güvenliğini ve güvenilirliğini artırabilir.
