özellik
* Kapalı döngü
* Besleme gerilimi: DC + -15 ~ 24V
* Akımların ölçülen ölçümü: DC, AC, primer devre ve sekonder devre arasında galvanik izolasyonlu darbe.
Avantajları
* Kolay kurulum
* Kişiselleştirilebilir
* Yüksek doğruluk
* Çok iyi doğrusallık
* Ekleme kaybı yok
* Düşük güç tüketimi
* Geniş akım ölçüm aralığı
* Dış parazitlere karşı yüksek bağışıklık
* Düşük sıcaklık kayması
* Optimize edilmiş tepki süresi, ekleme kaybı yok
Uygulamalar
* Inverter uygulamaları
* AC / DC değişken hızlı sürücü
* Kesintisiz Güç Kaynakları (UPS)
* Anahtarlamalı Mod Güç Kaynakları (SMPS)
* Frekans sürücü kontrolü ev aletleri
* Rüzgar enerjisi endüstrisinde mevcut algılama
* Fotovoltaik İnverter Tespiti

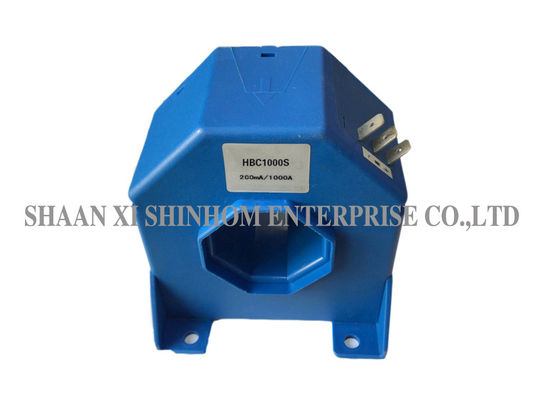

HBC1000S | ||
Nominal giriş akımı | 1000 | bir |
Test akımı aralığı | 1500 | bir |
Nominal çıkış gerilimi | 200 | mA |
Besleme gerilimi | ± 15 ° ± 24 | V |
Sıfır akım ofset | ≤ 1.0 ± | mA |
Dönüş oranı | 5000: 1 | |
Tepki Süresi | <1 | us |
Doğrusallık | ≤ 0.2 ± | % FS |
İzolasyon gerilimi 50HZ, 1 dak | 3 | KV |
di / dt | > 100 | A / us |
Bant genişliği 1dB'lik) | DC ... 150 | KHz |
Pri sarma direnci (25 ℃) | 44 | Ω |
Test direnci | 0 ～ 22,5 @ (± 15V, 1000A) | Ω |
0 ~ 65 @ (± 24 V, 1000A) | ||
Çalışma sıcaklığı | -40 ~ 85 | ℃ |
Depolama sıcaklığı | -40 ~ 105 | ℃ |
