Name: Kapalı Çevrim Hall Etkisi Akım Sensörü 0 - 50A Giriş Besleme Gerilimi
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: HBC-LSR5
Availability: InStock

Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi

Özellikleri

Teknik Özellikler

Besleme gerilimi: 5V (±% 5)

Nominal giriş: 0A ~ 50A

Dereceli çıkış: ± 0.8 V 0.5 ±%

Ofset gerilimi: 2.5V ± 0.5

Çıkış gerilimi Drift: ≤ ± 0.05mV / ℃

özelleştirilmiş: Evet

Vurgulamak:

Hall etkisi tabanlı akım sensörü

Hall etkisi doğrusal akım sensörü

Temel bilgiler

Menşe yeri: Çin

Marka adı: Shinhom

Sertifika: RoHS

Model numarası: HBC-LSR5

Ödeme & teslimat koşulları

Ambalaj bilgileri: Karton

Teslim süresi: 4 ~ 8 Hafta

Ödeme koşulları: T/T

Yetenek temini: 1000000 / ay

Fotoğraf Galerisi

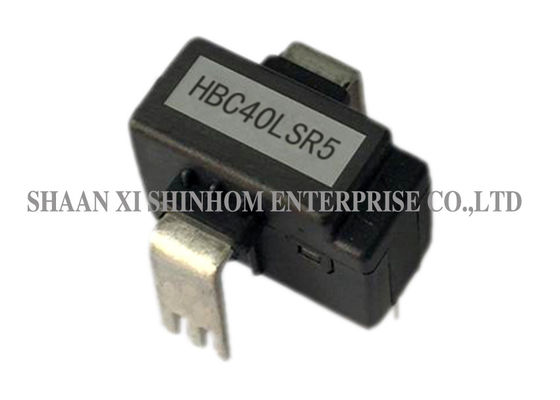

Kapalı Çevrim Hall Etkisi Akım Sensörü 0 - 50A Giriş Besleme Gerilimi

Ürün Açıklaması

HBC-LSR5 Serisi Çok Menzilli Kapalı Döngü Modu Hall Etkili Akım Sensörü, 0 ila 50A girişli, Besleme gerilimi 5V

H BC-LSR5 serisi çok aralıklı akım sensörü, salon etkisinin ölçüm prensibine dayanan ve primer ve sekonder devre arasında galvanik yalıtımlı sıfır balans metoduna dayalı kapalı devre bir cihazdır. Doğru DC, AC veya darbeli akımların elektronik olarak ölçülmesini sağlar.

Kullanım talimatları

Akım ölçülecek bir sensörden geçtiğinde, akım çıkış ucunda ölçülür. (Not: Yanlış kablolama, sensörün zarar görmesine neden olabilir)
Farklı nominal giriş akımında ve çıkış akımında özel tasarım mevcuttur.

Özellikler:

Çalışma akımları: 0 - 50A
Güç kaynağı: 5V ±% 5
Nominal çıkış gerilimi: ± 0,8V ±% 0,5
Kolayca monte
Yüksek doğruluk derecesi

Uygulamalar:

Anahtarlamalı mod güç kaynakları (SMPS)
Kesintisiz güç kaynakları (UPS)
Kaynak uygulamaları için güç kaynakları
Pille verilen uygulamalar
AC değişken hızlı sürücüler ve servo motor sürücüleri
DC motor sürücüleri için statik dönüştürücüler

ELEKTRİKSEL VERİ:

	HBC06 LSR5	HBC10 LSR5	HBC15 LSR5	HBC20 LSR5	HBC25 LSR5	HBC30 LSR5	HBC40 LSR5	HBC50 LSR5
Nominal giriş akımı (IP)	6	10	15	20	25	30	40	50	bir
Test akımı aralığı	± 15	± 25	37.5 ±	± 50	62.5 ±	± 75	100 ±	105 ±	bir
Dönüş oranı (Np / Ns)	1200: 1	1000: 1	1125: 1	1000: 1	1250: 1	1125: 1	1000: 1	1000: 1	T
Nominal çıkış gerilimi	0.8 ± 0.5 ±%								V
Besleme gerilimi	+ 5 ±% 5								V
Ofset gerilimi	2.5 ± 0.5%								V
Referans voltajı (VR)	2.5 ± 0.8%								V
Harici referans gerilimi	2,0-2,8								V
Ofset gerilimi Drift	≤ 0.1 ±								mV / ℃
Çıkış gerilimi Drift	≤ 0.05 ±								mV / ℃
Doğrusallık (Ip = 0- ± IPN)	≤ 0.2 ±								% FS
Sınıf	≤ 1.0 ±								%
di / dt	> 50								A / uS
Tepki Süresi	≤1								mS
Bant genişliği (-1db)	DC ~ 100								KHZ
Yalıtım gerilimi	2.5 @ (50HZ, 1 dakika)								KV
Çalışma sıcaklığı	-40 ~ 85								℃
Depolama sıcaklığı	-40 ~ 105								℃

Notlar: Ürün özellikleri özelleştirilebilir
