UPS / SMPS Akım İzleme için Özelleştirilmiş Hall Etkili Tabanlı Akım Sensörü

5000PCS
MOQ
negotiable
fiyat

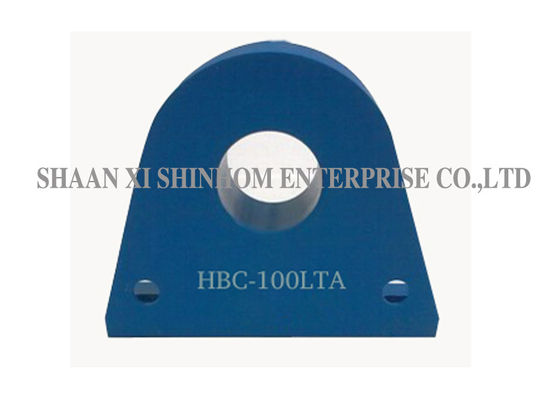

Customized Hall Effect Based Current Sensor For UPS / SMPS Current Monitoring
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Oran açar: 2000,1: 3000 1
Nominal giriş: 100A, 200 A, 300A
Dereceli çıkış: 50mA ±% 0.5, 100mA ±% 0.5
IP Derecesi: IP65
Doğrusallık: 6KV, 50HZ, 1 dakika
Yalıtım gerilimi: Elektrik ürünleri / Güç
Vurgulamak:

Hall etkisi tabanlı akım sensörü

,

Hall etkisi akım dönüştürücü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: HBC-LTA
Ödeme & teslimat koşulları
Ambalaj bilgileri: Karton
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000 / ay
Ürün Açıklaması
300A girişe kadar UPS ve SMPS Akım İzleme için HBC-LTA Serisi Akım Dönüştürücü Hall Etkisi Sensörü

Dikkat:

  • Akım ölçülecek bir sensörden geçtiğinde, voltaj çıkış ucunda ölçülecektir. (Not: Yanlış kablolama, sensörün zarar görmesine neden olabilir).
  • Sensörün çıkış genliği, kullanıcı gereksinimlerine göre ayarlanabilir.
  • Nominal giriş akımında ve mevcut çıkış geriliminde özel tasarım

Özellikler:

  • Birincil ve ikincil devre arasında galvanik yalıtımlı sensör
  • Doğru DC, AC veya darbeli akımların elektronik olarak ölçülmesini sağlar
  • Çalışma akımları: 0 - 300A
  • Nominal çıkış akımı: 50mA ±% 0.5, 100mA ±% 0.5
  • Kolayca monte
  • Yüksek doğruluk derecesi

Uygulamalar:

  • Kaynak uygulamaları için güç kaynakları
  • Pille verilen uygulamalar
  • AC değişken hızlı sürücüler ve servo motor sürücüleri
  • Anahtarlamalı mod güç kaynakları (SMPS)
  • Kesintisiz güç kaynakları (UPS)
  • DC motor sürücüleri için statik dönüştürücüler

ELEKTRİKSEL VERİ:

HBC100LTA HBC200LTA HBC300LTA
Nominal giriş akımı 100 200 300 bir
Test akımı aralığı 200 (± 18V, 20Ω) 400 (± 18V, 30Ω) 600 (± 18V, 20Ω) bir
Dönüş oranı 2000: 1 2000: 1 3000: 1
± 12V ile test direnci @ ± 100Amax 80 (maks.) ± 200Amax 80 (maks.) ± 300Amax 76 (maks) Ω
± 200Amax 25 (maks.) ± 400Amax 20 (maks) ± 600Amax 22 (maks) Ω
± 15V ile ± 100Amax 110 (maks.) ± 200Amax 120 (maks.) ± 300Amax 100 (maks.) Ω
± 200Amax 40 (maks) ± 400Amax 30 (maks.) ± 600Amax 36 (maks.) Ω
Nominal çıkış akımı 50 ±% 0.5 100 ±% 0.5 100 ±% 0.5 mA
Besleme gerilimi ± 12 ~ ± 18 V
Tüketim akımı ≤ 20 ± mA
Sıfır ofset akımı ≤ 0.2 ± mA
Ofset akımı -40 ℃ ~ 85 ℃, ≤ ± 0.5 mA
Tepki Süresi <1 us
Doğrusallık ≤ 0.2 ± % FS
Yalıtım gerilimi 50HZ, 1 dakika, 6 KV
di / dt > 100 A / us
Bant genişliği (-3dB) DC ... 100 KHz
Sn sarma direnci 21 21 32 Ω
Çalışma sıcaklığı -40 ~ 85 ℃
Depolama sıcaklığı -40 ~ 105 ℃

Notlar: Ürün özellikleri özelleştirilebilir
