Özellikleri

Teknik Özellikler

Aşama: Tek fazlı

Çekirdek: Ferrit boş kare

Test sıklığı: 10kHz

Çalışma sıcaklığı: -40ºC ila + 150ºC

Oran açar: 1: 1

Endüktans özelleştirilmiş: Evet

Vurgulamak:

ortak mod toroidal boğulmaları

ortak mod güç hattı şoku

Temel bilgiler

Menşe yeri: Çin

Marka adı: Shinhom

Sertifika: RoHS

Model numarası: LFT

Ödeme & teslimat koşulları

Ambalaj bilgileri: Karton

Teslim süresi: 4 ~ 8 Hafta

Ödeme koşulları: T/T

Yetenek temini: 1000000 / ay

Fotoğraf Galerisi

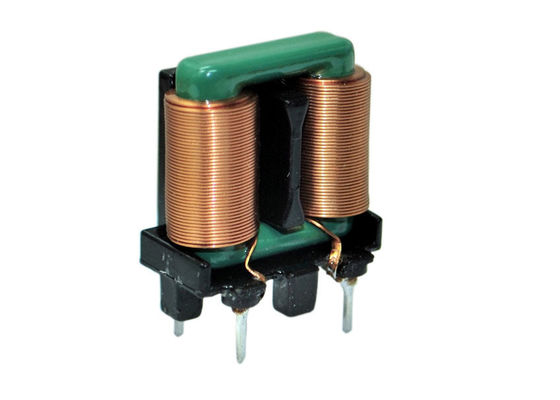

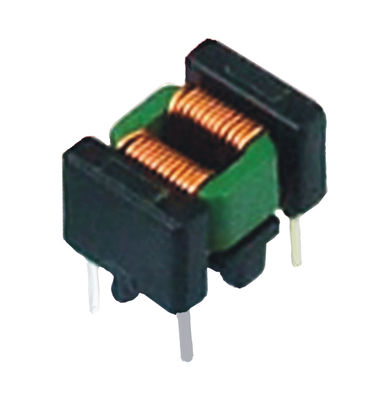

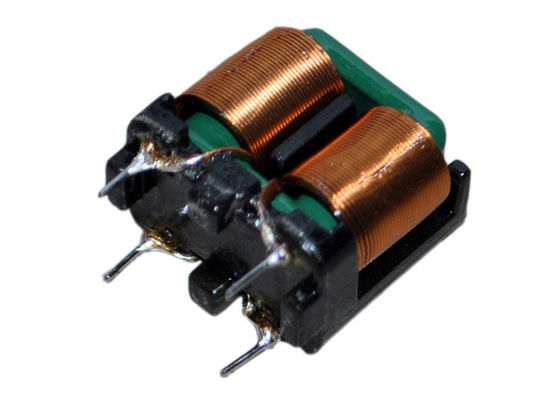

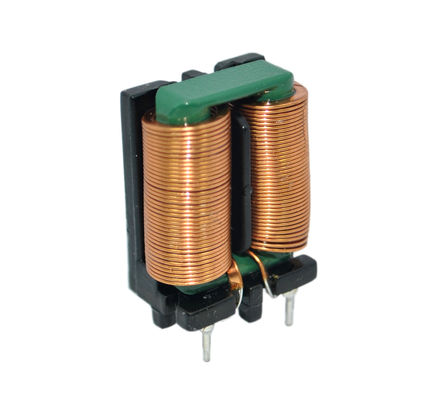

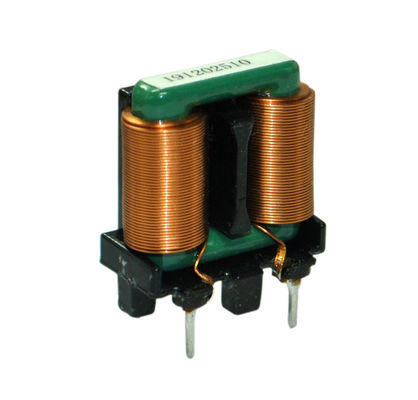

Satır Filtreler için Tek Fazlı Ortak Mod Bobin Ferrit Hollow Kare Çekirdek

Ürün Açıklaması

Yüksek Frekans Düz tel yüksek akım ortak mod bobinleri bobin ve endüktans özelleştirilebilir

Şartname	İndüktans MİN 1KHZ 0.25V	Boyutlar (mm MAX)									Akım (A)	Güç (W)
		W	D	'H	L	E	Yatay		dikey		MAX	MAX
		W	D	'H	L	E	P1	P2	P1	P2	MAX	MAX
SQ1515	> 15mH	16	22	22	3.5	0.8	12.8	10	8	7	1.5	60
SQ1515	> 20mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515	> 25mH	16	22	22	3.5	0.8	12.8	10	8	7	1.2	60
SQ1515	> 15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	60
SQ1515	> 20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1515	> 25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	60
SQ1615	> 15mH	16	22	23	3.5	0.8	12.8	10	8	7	1.5	65
SQ1615	> 20mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615	> 25mH	16	22	23	3.5	0.8	12.8	10	8	7	1.2	65
SQ1615	> 15mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.5	65
SQ1615	> 20mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1615	> 25mH	18	22	14	3.5	0.8	16.8	12.8	-	-	1.2	65
SQ1918	> 12mH	15	25	26	4	0.8	12.8	10	10	10	2.0	180
SQ1918	> 20mH	15	25	26	4	0.8	12.8	10	10	10	1.5	180
SQ1918	> 30mH	15	25	26	4	0.8	12.8	10	10	10	1.2	180
SQ1918	> 12mH	22	24	13	4	0.8	16.8	15	-	-	2.0	180
SQ1918	> 20mH	22	24	13	4	0.8	16.8	15	-	-	1.5	180
SQ1918	> 30mH	22	24	13	4	0.8	16.8	15	-	-	1.2	180
SQ2418	> 12mH	15	24	32	4	0.8	12.5	10	-	-	2.5	250
SQ2418	> 20mH	15	24	32	4	0.8	12.5	10	-	-	1.8	250
SQ2418	> 30mH	15	24	32	4	0.8	12.5	10	-	-	1.5	250
SQ2418	> 12mH	22	26	15	4	0.8	16.8	15	-	-	2.5	250
SQ2418	> 20mH	22	26	15	4	0.8	16.8	15	-	-	1.8	250
SQ2418	> 30mH	22	26	15	4	0.8	16.8	15	-	-	1.5	250
SQ2724	> 7mH	18	30	38	4	0.8	4 PIN		-	-	3.5	280
SQ2724	> 15mH	18	30	38	4	0.8	4 PIN		-	-	2.5	280
SQ2724	> 20mH	18	30	38	4	0.8	4 PIN		-	-	1.8	280
SQ2724	> 7mH	25	31	18	4	0.8	16.8	16.8	-	-	3.5	280
SQ2724	> 15mH	25	31	18	4	0.8	16.8	16.8	-	-	2.5	280
SQ2724	> 20mH	25	31	18	4	0.8	16.8	16.8	-	-	1.8	280
SQ2820	> 7mH	16	30	38	4	0.8	4 PIN		-	-	2.0	300
SQ2820	> 20mH	16	30	38	4	0.8	4 PIN		-	-	2.5	300
SQ2820	> 30mH	16	30	38	4	0.8	4 PIN		-	-	5.0	300
SQ2820	> 7mH	28	35	18	4	0.8	16.8	16.8	-	-	2.0	300
SQ2820	> 20mH	28	35	18	4	0.8	16.8	16.8	-	-	2.5	300
SQ2820	> 30mH	28	35	18	4	0.8	16.8	16.8	-	-	5.0	300
SQ3126	> 8mH	22	34	38	4	0.9	18	16	-	-	8	400
SQ3126	> 8mH	22	34	38	4	0.9	18	16	-	-	5.0	400
SQ3126	> 10mH	22	34	38	4	0.9	18	16	-	-	3.5	400
SQ3126	> 25mH	22	34	38	4	0.9	18	16	-	-	3	400
SQ3126	> 8mH	28	35	18	4	1.0	20	16.8	-	-	8	400
SQ3126	> 8mH	28	35	18	4	1.0	20	16.8	-	-	5.0	400
SQ3126	> 10mH	28	35	18	4	1.0	20	16.8	-	-	3.5	400
SQ3126	> 25mH	28	35	18	4	1.0	20	16.8	-	-	3	400
SQ4391	> 12mH	-	-	-	-	-	-	-	-	-	7	600
SQ4391	> 12mH	28	45	16	4	1.0	39	21	-	-	7	600

ÖZELLİKLER:

Nominal voltaj (V): 85 - 265V AC, 50 / 60Hz
Dönüş oranı: n1: n2 = 1: 1
Yalıtım direnci: 500DC'de 100mΩ dak
Sıcaklık artışı: 50 ° C, maks.
Bunun için değiştirme: EE16, EE19, EE25, EF16, EF20, EF25, UU10.5, UU16, toroidal ortak mod indüktörler
Yüksek akım, küçük profil, düz telin yüksek frekanslı cilt etkisi ile yüksek verim, birim akım yoğunluğu, yuvarlak bakır telin 1.5-2 katına ulaşabilir ve hacim, aynı koşul altında 0.5-1.0 kat daha küçük olacaktır
Düşük sıcaklık katsayısı, sadece bir kez katman sargısı, ısı emicinin mükemmel verimliliği, sıcaklık artışı toroidal indüktörden çok daha düşüktür
Kesme kapasitansı toroidal çekirdekten, yüksek yalıtım gücünden ve yüksek güvenilirlikten daha küçük
Kapalı manyetik çekirdek tasarımı
Uzay faktörünü artırarak düz kablo kullanın
Tek fazlı sarım, böylece kaçak kapasitansı önemli ölçüde azaltır
EMI baskılaması mükemmel
Tam otomatik sarma, düzenli hat düzenlemesi, örtüşmeyen, yüksek üretim verimliliği, düşük işçilik

UYGULAMA:

Kişisel bilgisayar
Anahtarlama güç kaynağı, Adaptör ve UPS
Bilgisayar ürünleri
DVD
LED güç kaynağı
LCD TV ve Monitör Güç Kartlarını Gösterir
Tüketici Elektroniği Ürünleri ve Akü Şarj Cihazı, Yazıcılar
