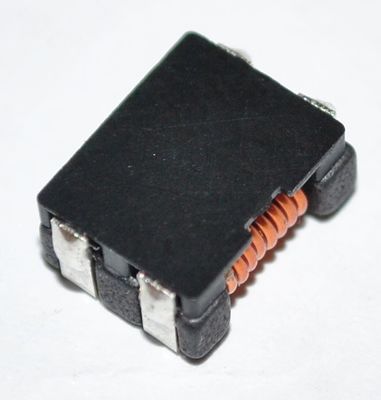

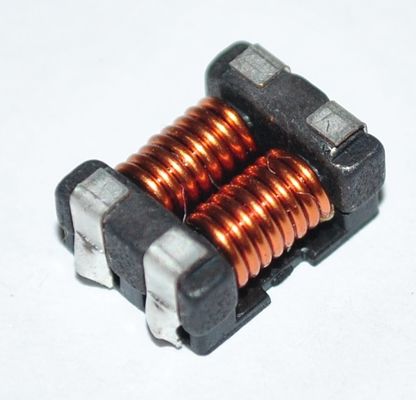

Ferrit Çekirdekli Yüksek Akım Ortak Mod Şok Bobini Ortak Mod Fliter
Ürün Açıklaması
Yüksek Akım Ortak Mod Şok Bobini, Ortak Mod fliter
ELEKTRİK ÖZELLİKLERİ:
Empedans: 750ΩMin @ 100MHz (1000ΩTyp.)
DCR: 14mΩMax
IDC: 6A Max
İzolasyon direnci: 10MΩMin
Anma gerilimi: 50VDC Max
Çalışma sıcaklığı: -40 ℃ ila + 125 ℃
Strok sıcaklığı: -40 ℃ ila + 125 ℃
ÖZELLİKLERİ:
Özel bir çekirdek olarak tasarlanan özel kare tip kapalı manyetik çekirdek kullanılır, böylece aynı özellikleri korurken küçük olabilir.
Düşük profilli tasarım, yüzeye montaj için optimum kılar.
Mükemmel empedans özellikleri, ortak mod gürültüsünü bastırmak için mükemmeldir.
Seri, çeşitli DC güç hatlarıyla uyumlu hale getiren 8A'ya kadar büyük akım ürünleri içerir.
–40 ila + 125 ° C aralığında geniş bir çalışma sıcaklığı aralığını kapsar.
UYGULAMA:
Elektronik kontrolör için ortak mod gürültü önlemi DC güç hatları ve araç çoklu ortam ekipmanı ve çeşitli elektronik cihazlar için güç kaynağı hatları.
