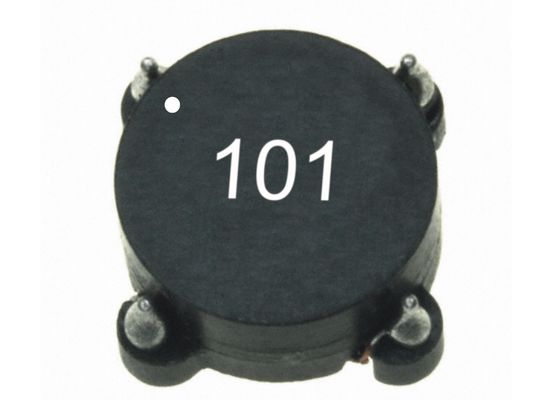

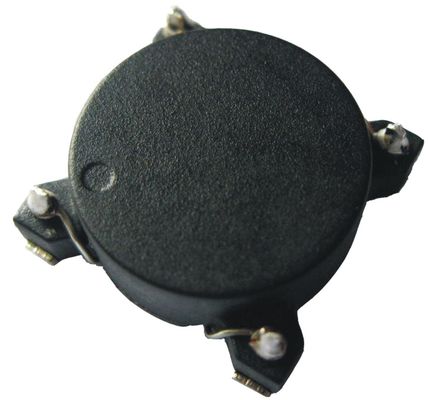

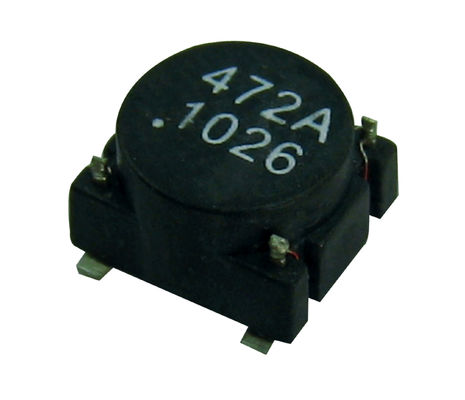

Kurşunsuz Yüksek Frekans Şok SMD Tipi Ortak Modlu Indüktör Bobini Kılıflı Filtre

STC Serisi yüksek akım güç ortak mod indüktör, Ce / UL / RoHS / Reach Sertifikaları ile SMD Tipi Toroid Çekirdek Bobin Bobini

ÖZELLİKLERİ:

• Endüktans L1, L2 aralığı: 47uH ila 1000uH
• RMS dielektrik gücü: 1.000V
• Akım: 1.5 - 6A
• Darbe SMT ortak mod boğulmaları
• 100KHZ'de test edildi, 0.1 VRMS
• 25 ° C'de elektriksel özellikler
• IDC2; sıcaklık baz ((= 30 ° C'de)
• Tolerans: ±% 20
• Sıcaklık artışı: Anma akımında maksimum 45 ° C
• Depolama sıcaklığı: -25 ila + 85 ° C
• Çalışma sıcaklığı: -20 - + 125 ° C
• SMD ortak mod şok bobini
• Yüzey montaj
• CMC şok bobinleri
• Ortak mod filtresi
• Toroidal ortak mod indüktör
• Düşük profilli ve küçük boyutlu SMD
• Reflow lehimleme için uygun
• RID ortak mod şok bobinleri
• Küçük profilli bobin bobinleri
• Ferrit çekirdek toroid kısıcı bobinleri
• Büyük akım şok bobinleri
• Düşük dirençli bobin bobinleri
• MPP / hi-akı / sendust / RF karbonil / demir güç çekirdek bobinleri
• Mükemmel EMI baskılayıcı için
• Düşük DCR ortak modu
• Yüksek frekans ve düşük kayıplı ortak mod
• Yüksek enerjili depolama
• Lehim ısısına dayanıklılık: 260 ° C, 10 saniye
• Ferrit çekirdek CMC toroid bobin bobinleri
• Mükemmel EMI baskılayıcı için ideal
• Ortak mod filtreli
• DC / DC dönüştürücüler için tasarlanmıştır
• Çok çeşitli indüktör ebatları ve akım dereceleri mevcuttur
• SMT için kullanılan taşıyıcı bant paketleme
• Manyetik korumalı yapı
• SMT Craft lehimleme için uygundur.
• RoHS uyumlu, kurşunsuz ürünler.

ORTAK UYGULAMALAR:

• Elektronik Aletler
• DC-DC Dönüşüm (Paraller Modu)
• İzolasyon / Kaplin (Trafo)
• Giriş Filtresi (Seri Modu)
• EMI / RFI Bastırma
• Masaüstü Bilgisayarlar, Dizüstü Bilgisayarlar, DSC ve Bilgisayar Çevre Birimi
• DC / DC çevirici.
• LCD ekran
• Telekomünikasyon ekipmanı
• Güç kaynağı / Dijital ürünler / Tarayıcı .....

TEKNİK BİLGİLER:

• IDC: Sıcaklık 40 ℃ Maks.
• Endüktans testi: HP4284A 100KHz 0.1V
• RDC: QuadTech 1880 Milliohmmetre
• Lehim yöntemleri: Buhar Faz, Kızılötesi Yeniden Akış
• Lehim ısısına dayanıklılık: 10 saniye boyunca 260 ℃
• Solvent direnci: MIL-STD-202E'ye uygundur
