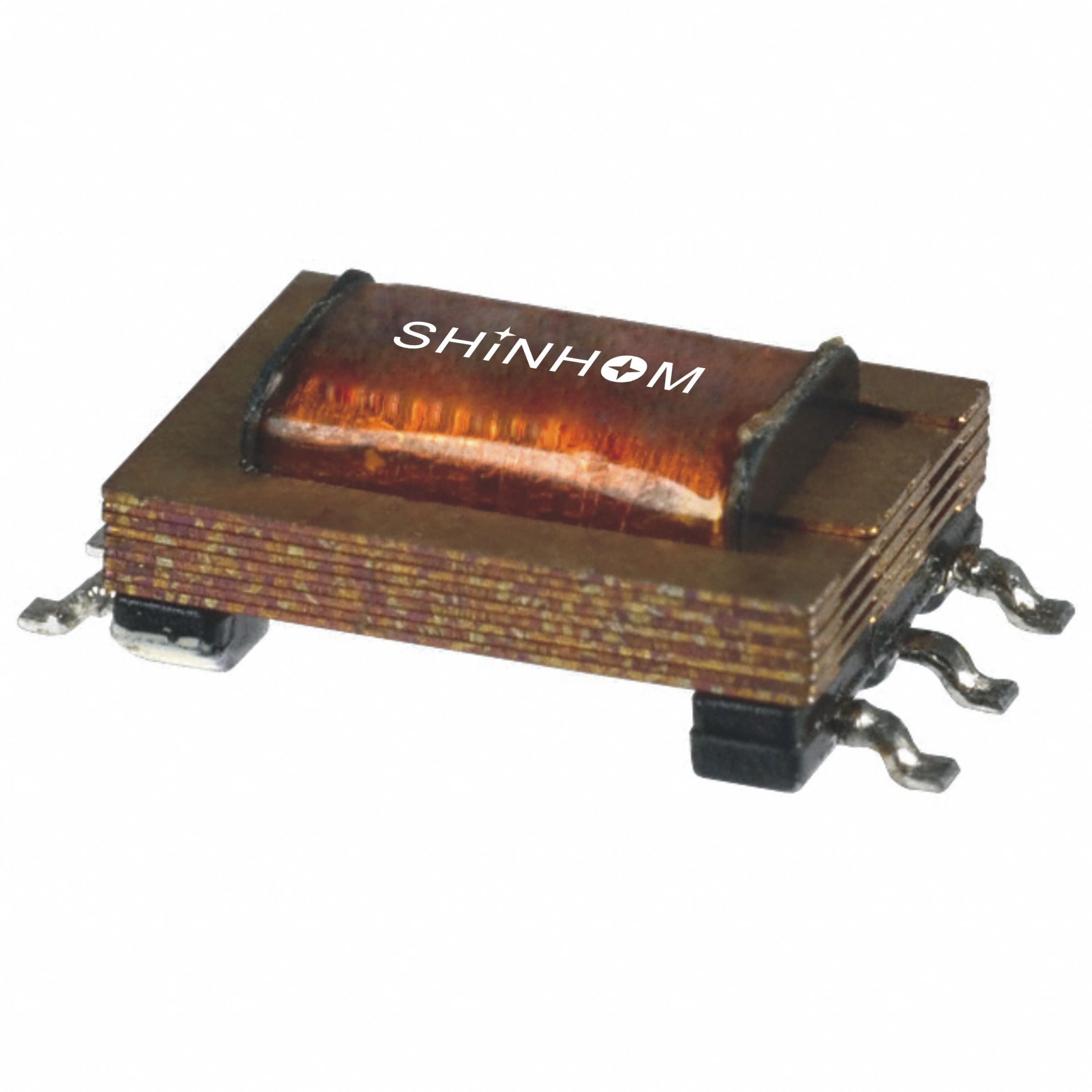

Radyo İletişimi SMD Ses Frekans Transformatörü 20kHz

20Hz - 20kHz Frekanslı ve Maksimum 0.25dB Tepkili SMD Ses Transformatörleri

ÖZELLİKLERİ:

Radyo iletişiminde, radyo ve televizyonda, voltaj yükseltici olarak otomatik kontrol, güç çıkış devresi bileşenleri.Ses transformatörünün frekans tepkisi, çalışma frekansı bandında tek tiptir ve demir çekirdeği yüksek manyetik iletkenlik malzemeleri ile istiflenmiştir.Birincil ve ikincil sargılar sıkıca bağlanmıştır, böylece birincil sargıdan geçen manyetik akı neredeyse tamamen ikincil sargı ile zincir halindedir ve bağlantı katsayısı 1'e yakındır. Geçiş bandının en düşük frekansı orijinal sargı endüktansı ile belirlenir. ve en yüksek frekans trafo kaçak endüktansı ile belirlenir.Transformatörün yeterli geçiş bandına sahip olmasını sağlamak için birincil sargı endüktansı büyük olmalı, sızıntı endüktansı küçük olmalıdır Çekirdeğin histerezis kaybı ve manyetik devre doygunluğu sinyale neden olacaktır Histerezis kaybının etkisi, yükü uygun şekilde yapılandırarak ve yük akımını artırarak azaltılabilir. Çekirdek bölümün artırılması ve bir hava boşluğu bırakılması manyetik devreyi doymamış hale getirebilir, böylece sinyalin bozulmasını azaltabilir.

Uygulama:

Çıkış transformatörü: ses ekipmanında ve oynatma ekipmanında kullanılır, devrede empedans dönüşümünün rolü.

Giriş trafosu: Ana rol ses sinyalinin girişinde meydana gelir, devrede empedans dönüşümünün rolünü oynar.

Kademeler arası transformatörler: Ortak kademeler arası transformatörler, amplifikatördeki çeşitli çalışma birimlerini uyumlu hale getirmek için kullanılır.

Teller arası transformatörler: Telli yayın cihazlarında yaygın olarak telli transformatörler kullanılır.Kablolu yayın ünitesi üzerinde çok sayıda yüksek güçlü amplifikatör bulunduğundan ve hat uzun olduğundan, sesin uzun mesafeden iletilmesi seste bozulmaya neden olacaktır.
