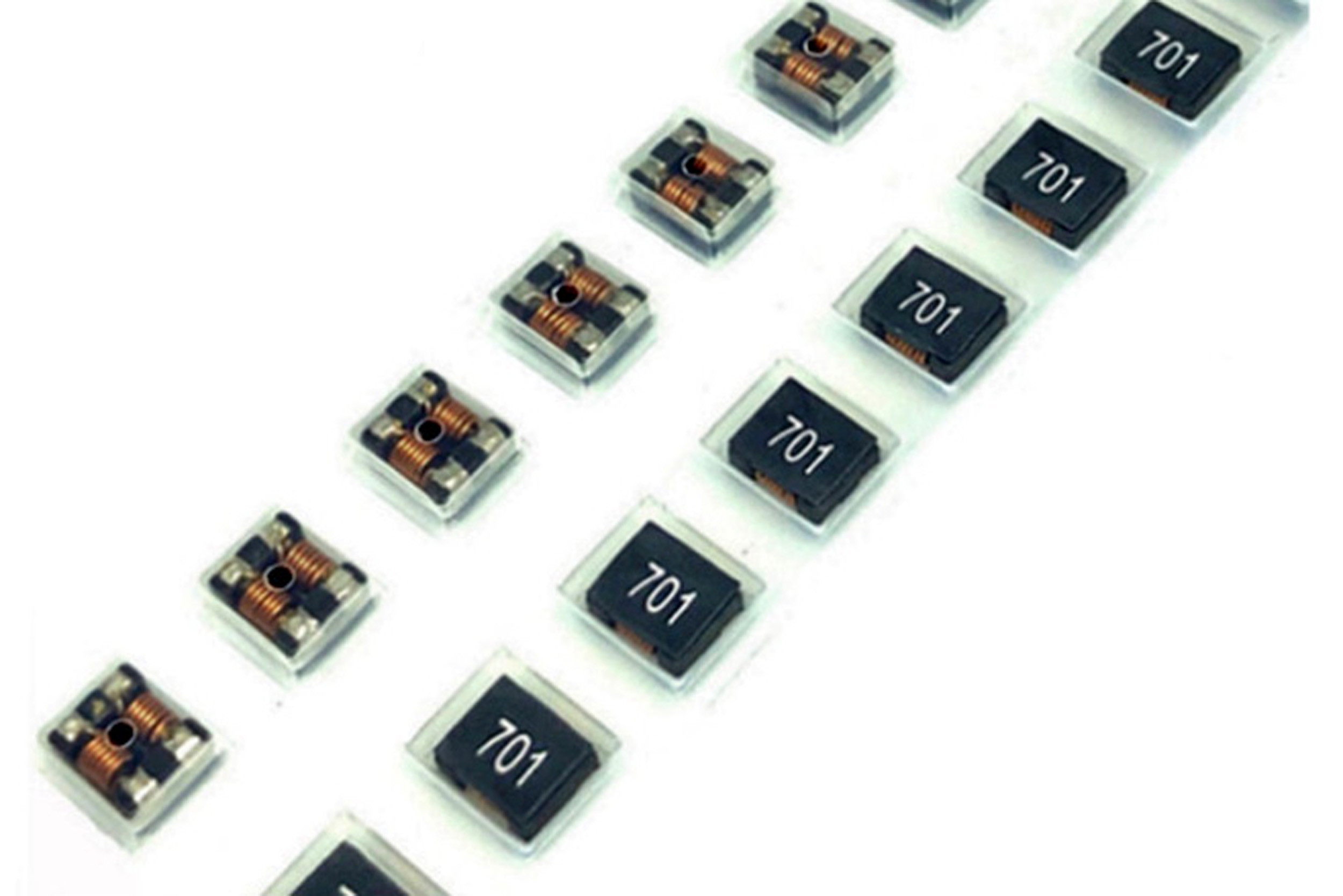

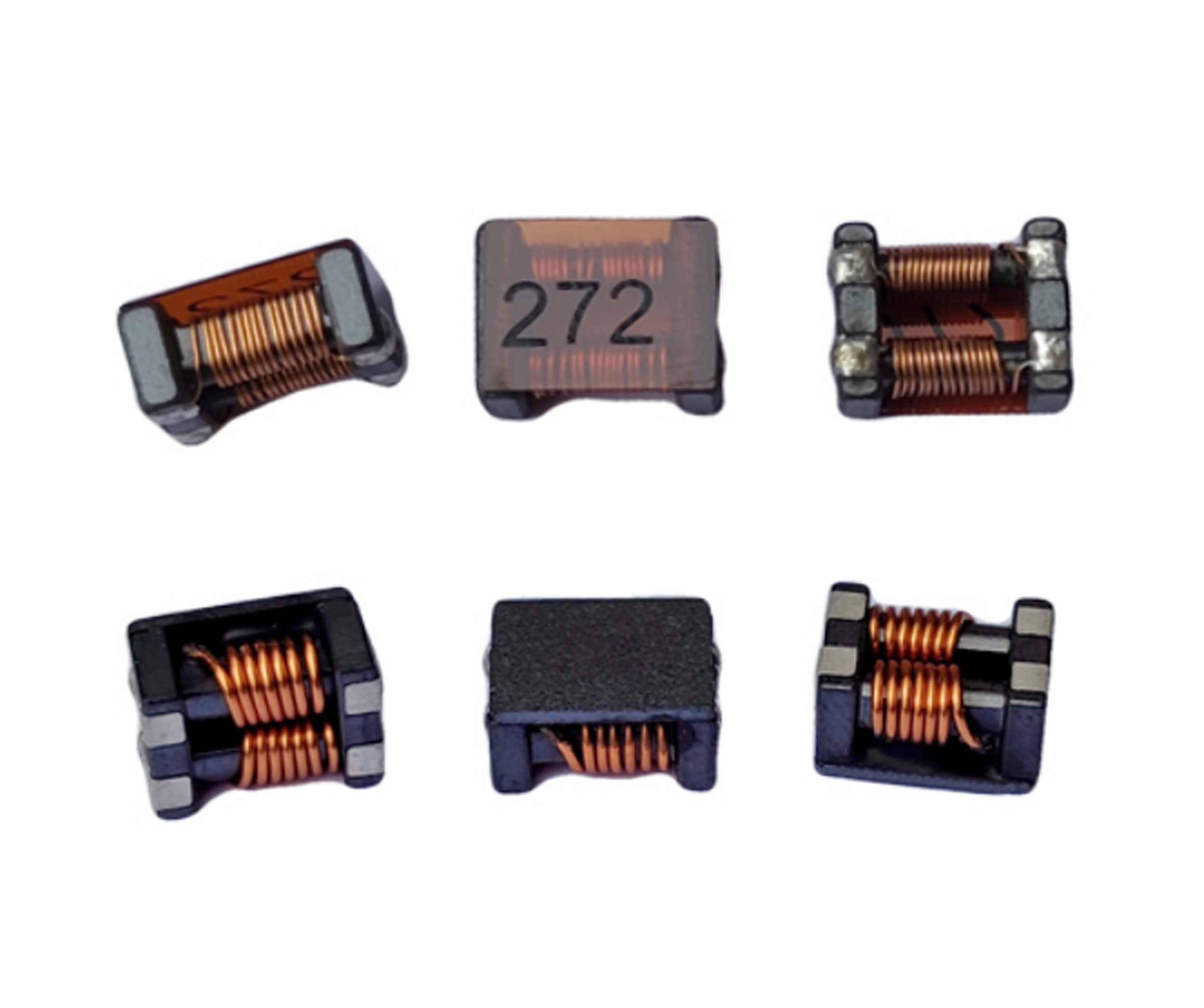

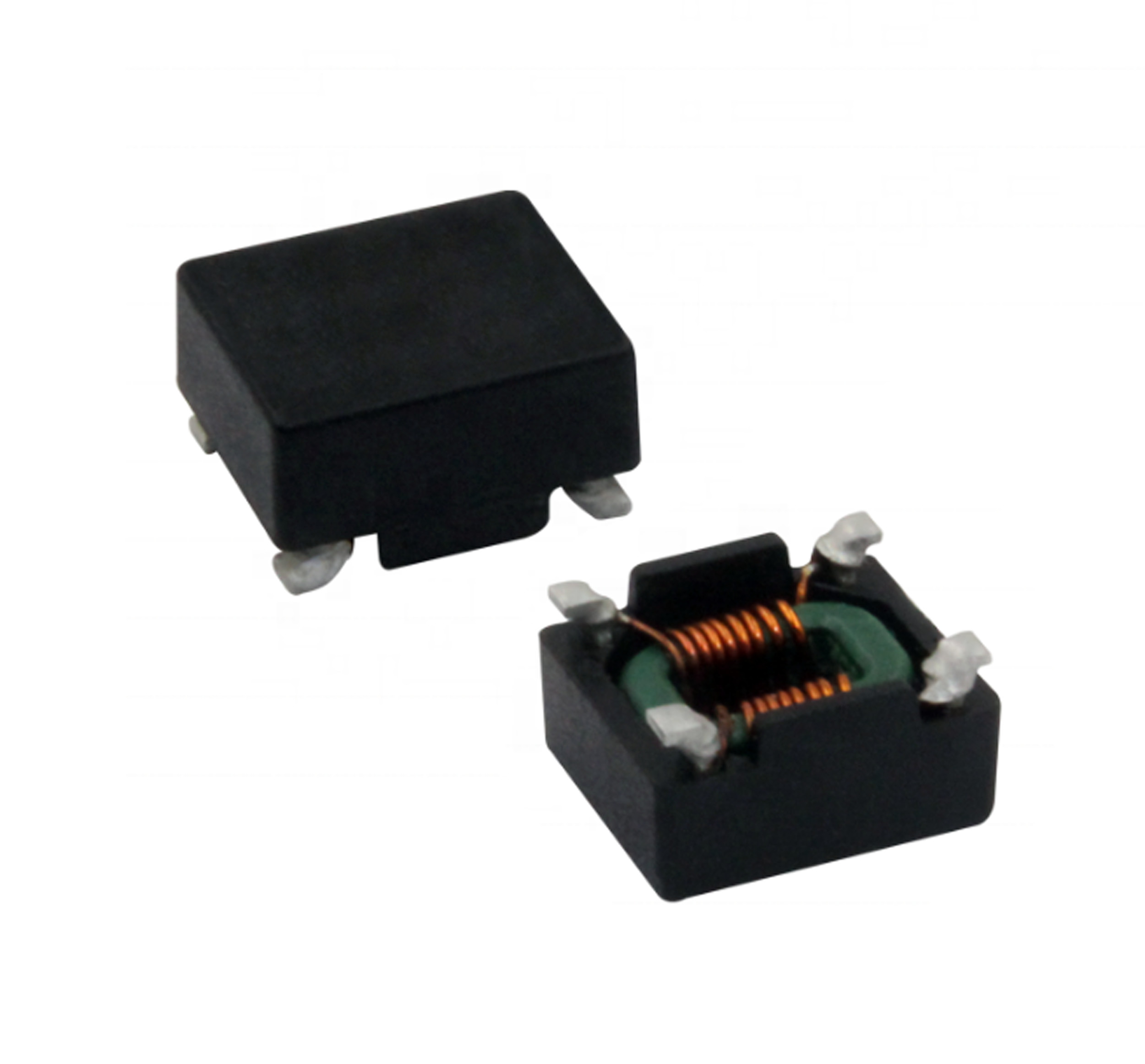

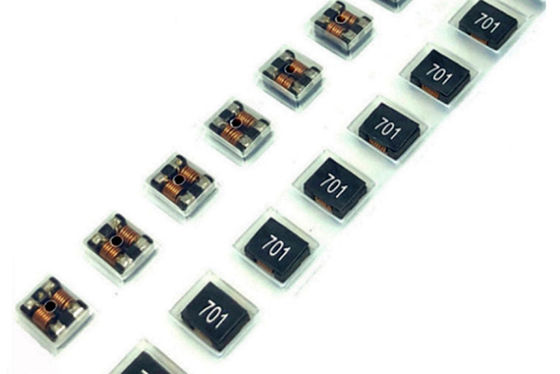

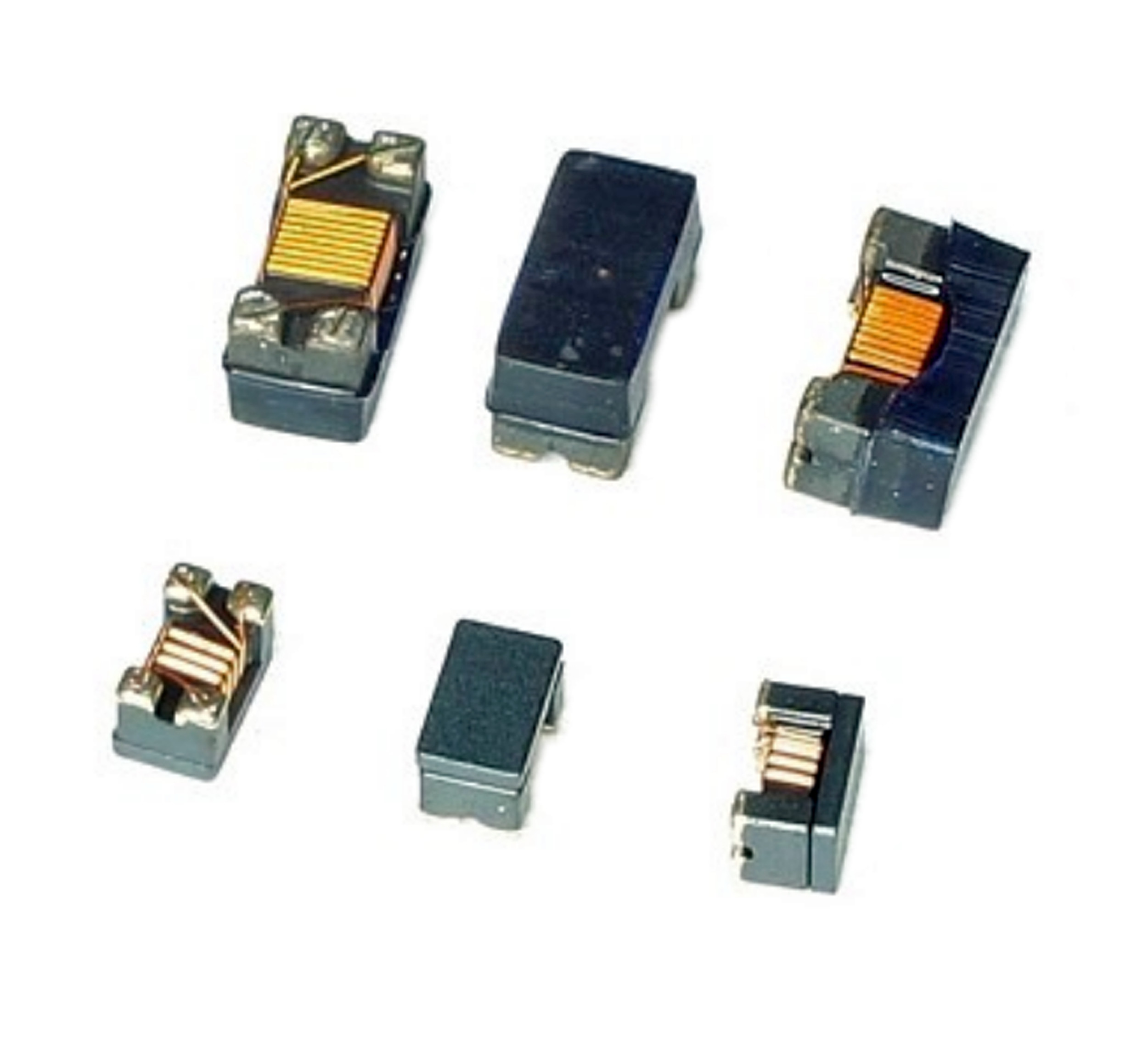

Sıkışma Önleyici Ferrit Çekirdek Ortak Mod İndüktörü Yüksek Doygunluk

5000pcs
MOQ
negotiable
fiyat
Sıkışma Önleyici Ferrit Çekirdek Ortak Mod İndüktörü Yüksek Doygunluk
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
İç direnç: 40Ω ila 2700Ω
çekirdek: ferrit
Kurulum: SMT
Uygulama: Anahtarlama güç kaynakları ve solar invertörler
Çalışma sıcaklığı: -40 ℃ ila + 105 ℃
Depolama sıcaklığı: -40 ℃ ila + 105 ℃
Vurgulamak:

Sıkışma Önleyici Ortak Mod İndüktörü

,

Ferrit Çekirdekli Ortak Mod İndüktörü

,

EMI Filtreleri Ortak Mod İndüktörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: SQD Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: kutu
Teslim süresi: 4 ~ 8 Hafta
Ödeme koşulları: / T
Yetenek temini: 1000000 / AY
Ürün Açıklaması
SMD Ortak Mod Şok Bobini, Ortak Mod İndüktörü

İki bobinin tek bir çekirdeğe sarıldığı ortak mod (CM) bobini, güç kaynağı hatlarından gelen elektromanyetik paraziti (EMI) ve radyo frekansı parazitini (RFI) bastırmak ve güç elektroniği cihazının arızalanmasını önlemek için kullanışlıdır.Ortak mod akımlarını bloke ederken diferansiyel akımları (eşit fakat zıt) geçirir. Çekirdekteki diferansiyel modlu (DM) akımlar tarafından üretilen manyetik akı, sargılar negatif kuplajlı olduğundan birbirini iptal etme eğilimindedir.Bu nedenle, bobin, DM akımlarına çok az endüktans veya empedans sunar.Normalde bu aynı zamanda çekirdeğin büyük DM akımları için doymayacağı ve bunun yerine sargı direncinin ısıtma etkisi ile maksimum akım derecesinin belirleneceği anlamına gelir.Bununla birlikte, CM akımları, pozitif bağlı sargıların birleşik endüktansı nedeniyle yüksek bir empedans görür.
CM bobinleri endüstriyel, elektrik ve telekomünikasyon uygulamalarında gürültüyü ve ilgili elektromanyetik paraziti gidermek veya azaltmak için yaygın olarak kullanılır.

Ürün Özellikleri:
  • Geniş güç aralığı ve akım aralığı
  • Yüksek doygunluk
  • Yüksek verim
  • İyi anti-sıkışma performansı


Uygulamalar:
  • EMI Filtreleri olarak kullanılır
  • Çeşitli anahtarlama güç kaynaklarında ve solar invertörlerde yaygın olarak uygulanır



TEKNİK BİLGİLER:

  • IDC Max: Üst üste bindirildiğinde belirlenir
  • Test: (Eşdeğer kabul edilebilir) Endüktans: HP4284A
  • Çalışma sıcaklığı: -40℃ ila +105℃
  • Depolama Sıcaklığı: -40℃ ila +105℃

Sıkışma Önleyici Ferrit Çekirdek Ortak Mod İndüktörü Yüksek Doygunluk 0Sıkışma Önleyici Ferrit Çekirdek Ortak Mod İndüktörü Yüksek Doygunluk 1


Not: Ürün özellikleri özelleştirilebilir.
