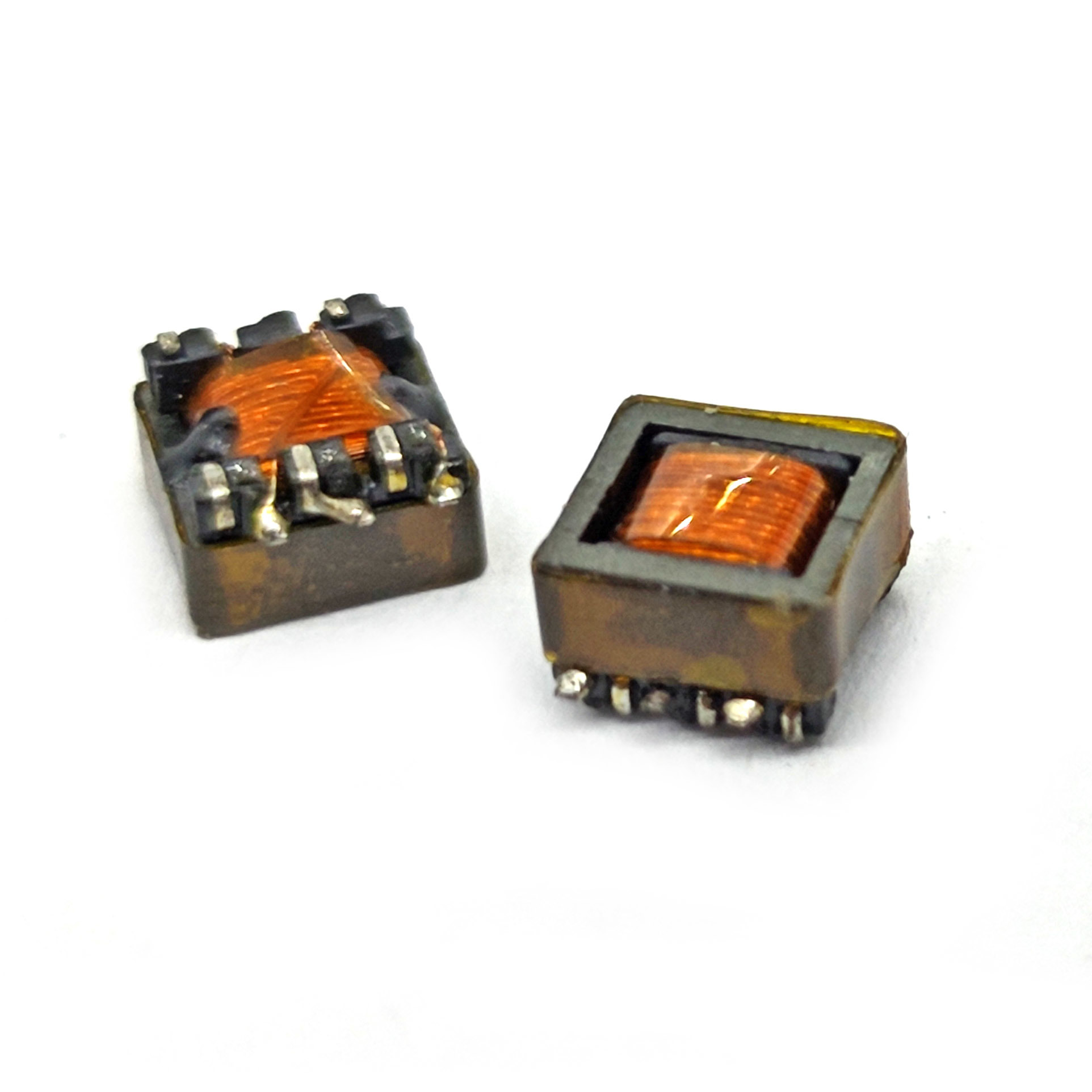

OEM Yüksek Doğrulukta Flaş Tetikleme Transformatörü, Darbeli Ateşleme Sistemleri için

6000
MOQ
OEM Yüksek Doğrulukta Flaş Tetikleme Transformatörü, Darbeli Ateşleme Sistemleri için
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Fiyat talebi
Özellikleri
Teknik Özellikler
Operating Frequency: 1kHz (Inductance Test Frequency)
Insulation: 0.5kV AC reinforced isolation (PRI-SEC/CoIL-CORE)
Storage Temperature: -40℃ to +125℃ (non-condensing environment)
Core Material: Ferrite EEC6.2 K2.3P
Operating Temperature: -40℃ to +130℃ (full load operation)
Temel bilgiler
Place of Origin: China
Marka adı: SHINHOM
Sertifika: RoHS
Model Number: STEEC6.2
Belge: STEEc.pdf
Ödeme & teslimat koşulları
Delivery Time: 2~8 weeks
Payment Terms: T/T,L/C
Ürün Açıklaması

STEEC6.2 Serisi, kompakt anahtar modlu güç çözümleri için tasarlanmıştır.± 15% indüktansa istikrarı ve güçlendirilmiş yalıtım sağlar (0.5kV AC). # 1218 yüksek sıcaklıklı bant ve laç kapsülasyonu ile, 130 ° C ortam sıcaklığında güvenilir bir şekilde çalışır. Uzay kısıtlı endüstriyel ve tüketici uygulamaları için idealdir.


Elektriksel parametreler

Model İndüktansa (L6-4) İndüktansa (L3-1) DCR (R6-4) DCR (R3-1) Hi-Pot testi (PRI-SEC/COIL-CORE)
STEEC6.2-001 830μH ±15% 5.3μH ±15% ≤ 11.0Ω ≤200mΩ 0.5kV AC, 50Hz, 2mA, 1s
STEEC6.2-002 830μH ±15% 20μH ±15% ≤ 11.0Ω ≤ 450mΩ 0.5kV AC, 50Hz, 2mA, 1s
*Sınav koşulları: 1kHz, endüktansa için 0.25V; Hi-Pot için EPE 7112*

Malzeme Listesi

  • Bobbin: Fenol T375J (UL 594VΦ, 130°C)

  • Çekirdek: EEC6.2 K2.3P Ferrit

  • Kablo: Polyurethane GRD2/GRD3 (180°C)

  • Teyp: #1218 (180°C)

  • Lık: T42604 (130°C)


Başvurular
Endüstriyel Güç Sistemleri:

  • ≤20W izole DC/DC dönüştürücüler

  • PLC'ler için yardımcı güç modülleri

Tüketici Elektronikleri:

  • LED sürücü arka ışık üniteleri

  • USB-C şarj cihazı geri bildirim devreleri

Güvenliğe Önemli Tasarımlar:

  • Tıbbi güç kaynakları için güçlendirilmiş izolasyon

  • HVAC kontrol paneli voltaj düzenlemesi
