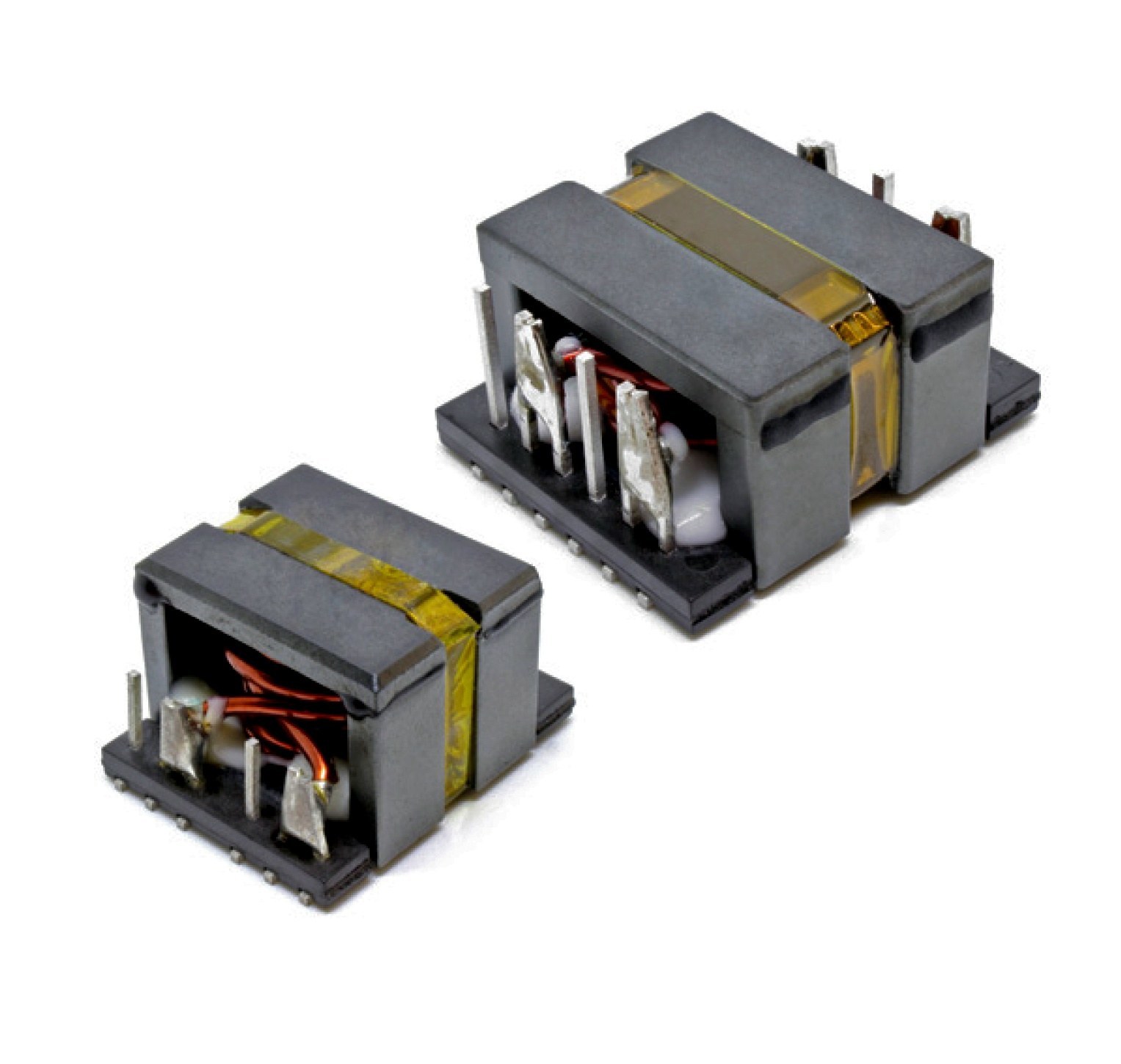

Ürün Detayları: Planar SMT Ortak Mod Şokları TPER19/25 Serisi

Yüksek gürültülü güç sistemleri için tasarlanan TPER Serisi, endüstri lideri EMI bastırma39A nominal akımve1500V yalıtım. ER19/ER25 düz çekirdekleri ile ultra düşük DCR (1.4mΩ'ya kadar) ve hassas SRF kontrolü (0.95~2.0MHz) elde eder.RoHS/EIA481 uyumluluğu otomatik montaj hazırlığını sağlarkenElektrikli araç şarj cihazlarında ve endüstriyel inverterlerde EMC filtreleri ile sinerji için optimize edilmiş.

Özellikleri

Temel Platformlar

• ER19: 24.9×21.6×16.9mm Maks.

• ER25: 30.5×27×18mm Maks.

Elektrik @25°C (Her belgeye göre)

Performans

• Çalışma sıcaklığı: ∼40°C'den +150°C'ye kadar (TPER25)

• Mevcut değer: 50°C sıcaklık artışına dayanarak (ücretsiz hava soğutması)

• Teyp/Rol: EIA481 uyumlu

*Adlık akım = RMS akımı, 50°C sıcaklık artışına neden olur

Başvurular

Elektrikli Araçlar

• DC-DC dönüştürücüler (batarya sistemleri için 39A akım destek)

• Gemi şarj cihazları (1.42MHz SRF hedefi CISPR 25 EMI bantları)

Sanayi Gücü

• Güneş inverterleri (1500V yalıtım 1,2kV otobüs sistemleri için)

• Motor sürücüleri (1.4mΩ DCR, güç kaybını en aza indirir)

Veri/Telekom

• Sunucu PSU'ları (2.0MHz SRF anahtar mod gürültüsünü bastırır)

• 5G güç modülleri (Yatay profil yüksek yoğunluklu PCB'lere uyar)

Tüketici Elektronikleri

• USB-PD 3.1 adaptörleri (1.42MHz zirve impedansı 140W tasarımlar için)

• LED sürücüleri (dünya pazarları için RoHS uyumlu)

Sık Sorulan Sorular

S: Yassı boğulma nasıl toroidal çekirdekleri geçiyor?
A: % 30 daha düşük profil (18mm vs 25mm), % 50 daha hızlı montaj (SMT vs delik), ve daha sıkı SRF kontrolü (± 5% vs ± 20%).

S: DC-DC devrelerindeki güç indüktörlerini değiştirebilir mi?
A: Hayır. EMI bastırma (enerji depolama değil) için tasarlanmıştır. Tam EMC uyumluluğu için güç indüktörleri ile eşleştirilmiştir.

S: Yüksek ortam sıcaklıklarında termal dereleme gereklidir mi?
A: Evet. Maksimum akım = Adlık akım × [(150 ¢ Ambient Temper) / 50]. Örneğin: 39A @ 25°C → 23.4A @ 120°C.

S: Özel impedans eğrileri destekleniyor mu?
A: Evet, SRF ayarlama için temas (örneğin, tıbbi cihazlar için 1.0MHz ± 3%).
