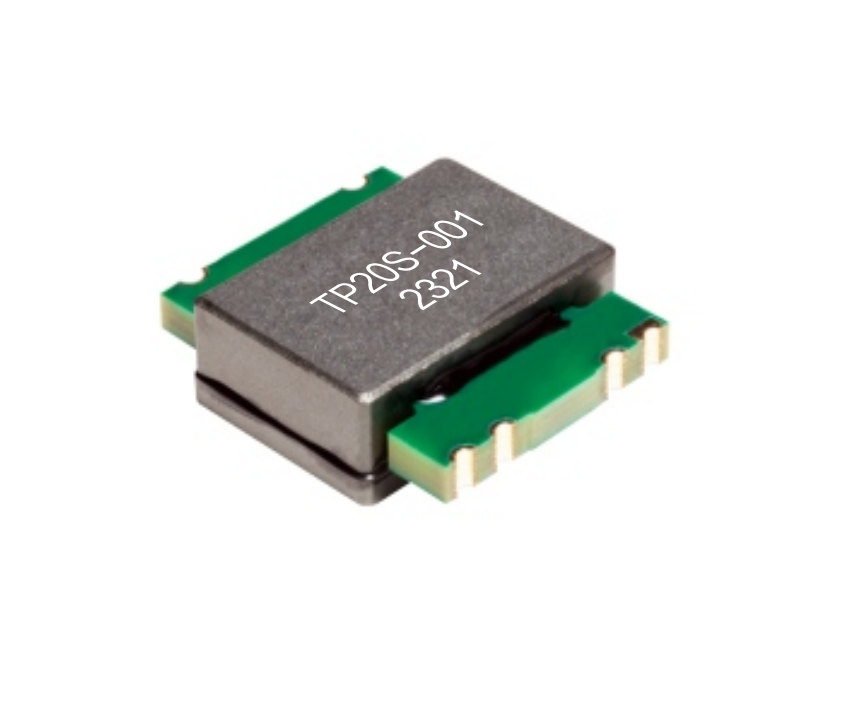

Yüksek frekanslı 60W düz transformatör TP20S Serisi

Yeni nesil güç dönüşümü için tasarlanan TP20S Serisi düzlemsel transformatörler, olağanüstü verimlilik ve sadece 9,0 mm'lik son derece düşük bir profille 60 watt'a kadar güç sağlar. 200 kHz ila 700 kHz arasındaki yüksek frekanslı çalışma için optimize edilmiş gelişmiş düzlemsel yapısı, üstün bir güç yoğunluğu elde ederek, endüstriyel, otomotiv ve telekomünikasyon ortamlarında sağlam ve güvenilir performans gerektiren, yerden tasarruf sağlayan uygulamalar için ideal çözüm olmasını sağlar.

Özellikler:

• Yüksek Güç Yoğunluğu: 22 mm x 23,5 mm'lik kompakt ayak izi, inç küp başına 400 watt'a kadar güç yoğunluğuna olanak tanır.

• Yüksek Verimli Tasarım: Gelişmiş düzlemsel manyetik mimari, gelişmiş termal performans için kayıpları en aza indirir.

• Genişletilmiş Frekans Aralığı: 200 kHz ila 700 kHz arasında kararlı çalışma için optimize edilmiştir.

• Sağlam Yapı: –40°C ila +125°C arasında geniş bir sıcaklık aralığında güvenilir bir şekilde çalışır.

• Düşük Kaçak Endüktans: ≤0,5 μH tasarım, yüksek frekanslı devrelerde anahtarlama kayıplarını ve gürültüyü azaltır.

Elektriksel Özellikler

Uygulamalar

• DC/DC Güç Dönüşümü: Yüksek yoğunluklu ileri, tam köprü, yarım köprü ve itme-çekme dönüştürücü topolojileri.

• Telekomünikasyon Altyapısı: Sunucular, yönlendiriciler ve baz istasyonu amplifikatörleri için güç kaynakları.

• Endüstriyel Sistemler: Sağlam performans gerektiren motor sürücüleri, kontrol sistemleri ve otomasyon ekipmanları.

• Otomotiv ve Ulaşım: Yerleşik şarj cihazları (OBC), pil yönetim sistemleri (BMS) ve elektrikli ve ağır ekipman araçları için güç aktarma organları.

SSS

S: Bu yüksek frekanslı düzlemsel transformatör, geleneksel tel sargılı tiplerden nasıl farklıdır?
C: TP20S serisi, önemli ölçüde daha iyi termal performans, daha düşük profil ve düşük kaçak endüktans gibi daha tutarlı elektriksel parametreler sağlayan düz bir düzlemsel sarım yapısı kullanır ve bu da onu yüksek frekanslı, yüksek yoğunluklu anahtarlamalı mod güç kaynakları (SMPS) için üstün kılar.

S: Tam 60W güç çıkışı için hangi termal yönetim önerilir?
C: Yüksek verimlilik için tasarlanmış olsa da, sürekli tam nominal güce ulaşmak, güvenli bir çalışma sıcaklığını korumak için belirli uygulama ortamına bağlı olarak termal delikler ve/veya hava akışı ile uygun PCB düzeni gerektirebilir.

S: Özel dönüşüm oranları veya voltajlar mevcut mu?
C: Evet, toplu üretim için özel tasarımlar desteklenmektedir. Lütfen özel elektriksel ve mekanik gereksinimlerinizle destek ekibimizle iletişime geçin.
