Yüksek hassasiyetli Rogowski bobini, 1A'dan 500kA'ya kadar ve doğru AC akım ölçümü için ± 0,2% doğrusallık ile

Doğrusallık
MOQ
High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 1A ila 500ka
Kesinlik: <% 0.5 (kalibre edilmiş)
Doğrusallık: Okumanın ±% 0.2'si
Bant genişliği: 1Hz ila 100khz (-3db)
Çalışma sıcaklığı: -40 ° C ila +80 ° C
Vurgulamak:

1A - 500kA Aralığında Rogowski Bobini

,

<%0.5 Doğrulukta Rogowski Bobini

,

±%0.2 Doğrusallıkta Rogowski Bobini
Temel bilgiler
Menşe yeri: ÇİN
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: SRC Veri Sayfası Flex Rogowski Bobini
Belge: SRC datasheet Flex Rogowski...l_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2 ~ 8 hafta
Ödeme koşulları: L/C, T/T
Ürün Açıklaması

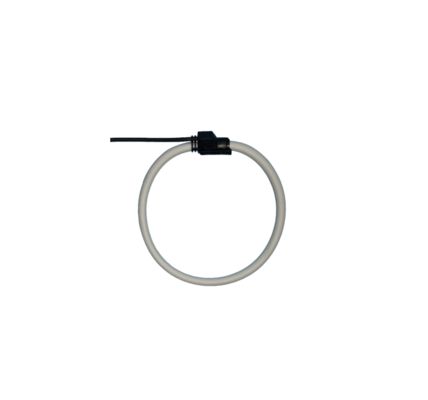

Gelişmiş AC Akım Ölçümü için Yüksek Hassasiyetli Esnek Rogowski Bobini
1A'dan 500kA'ya kadar hassas AC akım ölçümü için gelişmiş bir esnek akım dönüştürücü olan Yüksek Hassasiyetli Esnek Rogowski Bobinimizi (SRC Serisi) keşfedin. Yüksek doğrusallık, geniş bant genişliği ve güvenli çalışma özelliklerine sahiptir. Güç izleme, harmonik analizi ve DC dalgalanma ölçümü için idealdir.
Temel Özellikler ve Faydaları
  • Yüksek Hassasiyet ve Geniş Dinamik Aralık: ±0.2% gibi mükemmel bir doğrusallıkla 1A'dan 100kA'ya (maksimum 500kA'ya kadar) doğru AC akım ölçümü elde edin. Kalibre edilmiş versiyonu <0.5%.
  • Ultra Esnek ve Müdahale Etmeyen: Esnek akım dönüştürücümüz, dar alanlardaki büyük, garip veya sabit iletkenlerin (baralar, kablolar) etrafına kolayca sarılır. 12 mm'lik ince bobin kesiti ve hafif tasarımı, kablo bağlarıyla kurulumu kolaylaştırır.
  • Doğası Gereği Güvenli ve Sağlam: Geleneksel CT'lerden farklı olarak, açık devre edilmiş bir sekonderden kaynaklanan bir tehlike yoktur. Aşırı akımlarda veya kısa devrelerde bile doyuma girmez. CAT III 1000V / CAT IV 600V için derecelendirilmiştir ve zorlu ortamlar için tasarlanmıştır.
  • Geniş Bant Performansı: 1Hz ila 100kHz (-3dB) geniş bant genişliği ile, pil şarj sistemleri gibi uygulamalarda harmonikleri, geçici olayları ve DC dalgalanma ölçümünü analiz etmek için mükemmeldir.
  • Entegre Kalkanlama: Dahili bir kalkan, harici manyetik alanlardan gelen parazitleri reddederek kararlı ölçümler sağlar ve düşük birincil akımlarda bile doğruluğu artırır.
  • Tak ve Çalıştır Uyumluluğu: Bu Rogowski bobini, harici bir Rogowski bobin entegratörüne gerek kalmadan DIN-RAIL ve panel sayaçlarımıza doğrudan bağlanabilir ve sistem kurulumunuzu basitleştirir.
Teknik Özellikler (SRC Serisi)
Parametre SRC-50 SRC-100 SRC-150
Bobin Uzunluğu 180 mm 380 mm 555 mm
Pencere Boyutu (Çap B) 50 mm 100 mm 150 mm
Bobin Direnci 255 Ω (±10%) 375 Ω (±10%) 540 Ω (±10%)
Çıkış Oranı (@50Hz) Kalibre Edilmiş: 333 mV/kA
Kalibre Edilmemiş: 360 mV/kA		 Kalibre Edilmiş: 333 mV/kA
Kalibre Edilmemiş: 360 mV/kA		 Kalibre Edilmiş: 333 mV/kA
Kalibre Edilmemiş: 360 mV/kA
Doğruluk (@25°C) Kalibre Edilmiş: < 0.5%
Kalibre Edilmemiş: < 5%		 Kalibre Edilmiş: < 0.5%
Kalibre Edilmemiş: < 5%		 Kalibre Edilmiş: < 0.5%
Kalibre Edilmemiş: < 5%
Maks. Ölçülebilir Akım 500 kA 500 kA 500 kA
Bant Genişliği 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
Faz Hatası ≤ 0.5° ≤ 0.5° ≤ 0.5°
Kablo Uzunluğu 2 metre (Standart, 20m'ye kadar özelleştirilebilir) 2 metre (Standart, 20m'ye kadar özelleştirilebilir) 2 metre (Standart, 20m'ye kadar özelleştirilebilir)
Çalışma Sıcaklığı -40°C ila +80°C -40°C ila +80°C -40°C ila +80°C
Genel Özellikler
  • Doğrusallık: Okumanın ±0.2%

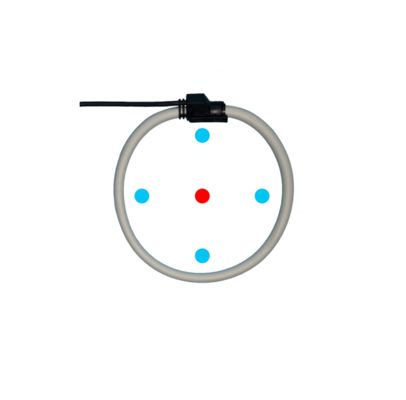

  • Konum Hatası: Maksimum ±1%
  • Sıfır Kayması (OA'da Çıkış): ≤ 0.05 mV
  • Güvenlik Standartları: CE İşaretli, EN 61010-1:2010 (LVD) ve EN 61326-1:2013 (EMC) ile uyumludur
  • Yalıtım Gerilimi: Bobin: 2000V; Sinyal Kablosu: 1000V
  • Malzeme: Alev geciktirici Termoplastik Kauçuk (UL 94 V-0)
Tipik Uygulamalar
  • Güç Kalitesi Analizörleri ve AC Akım Ölçüm Cihazları
  • Enerji Yönetimi ve Güç İzleme Sistemleri
  • Harmonik ve Geçici Olay Analizi
  • Pil ve UPS Sistemlerinde DC Dalgalanma Ölçümü
  • Laboratuvar Cihazları ve Taşınabilir Ölçüm Cihazları
  • Motor Sürücü ve Değişken Frekans Sürücüsü (VFD) Akım İzleme
Neden Bizi Seçmelisiniz?
Profesyonel bir elektronik bileşen ihracatçısı olarak, ürün kalitesini garanti ediyor, teknik destek sağlıyor ve güvenilir küresel nakliye sağlıyoruz. Rekabetçi bir fiyat teklifi ve veri sayfası için bugün bizimle iletişime geçin.
