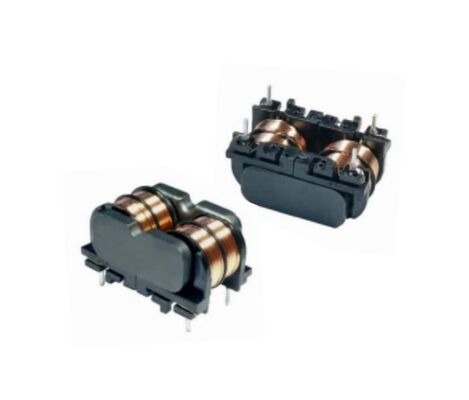

3.3 mH ila 100 mH Endüktans ve 2.5 A Yüksek Darbe İşleme Kapasitesine Sahip Kompakt Ortak Mod Şok

5000
MOQ
Compact Common Mode Choke with 3.3 mH to 100 mH Inductance and 2.5 A High Pulse-Handling Capability
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vurgulamak:

3.3 mH Kompakt Ortak Mod Şok

,

100 mH Kompakt Ortak Mod Şok

,

2.5 A Kompakt Ortak Mod Şok
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: LFUR17
Belge: LFUR17_-.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2 ~ 8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması
Güç Hattı Gürültü Filtrelemesi için Yüksek Performanslı Kompakt Ortak Mod Şok Bobini
LFUR17 Serisi, verimli gürültü azaltma ve kararlı endüktans gerektiren yeni nesil güç elektroniği için tasarlanmış yüksek performanslı bir Ortak Mod Şok Bobini serisidir. EMI Filtreleri, RFI Filtreleri ve LC Gürültü Bastırma Filtreleri ailesinin önemli bir bileşeni olan LFUR17 Serisi, çok çeşitli anahtarlamalı güç kaynakları ve tüketici elektroniği cihazları için mükemmel elektriksel performans sunan kompakt bir form faktörüne sahiptir.
Optimize edilmiş manyetik çekirdek malzemeleriyle tasarlanan LFUR17 Serisi, düşük dirençle yüksek endüktans sunarak aşırı güç kaybı olmadan gelişmiş filtreleme verimliliği sağlar. Bileşenler, yüksek darbe işleme kapasitesini destekler ve geniş bir frekans spektrumunda ortak mod gürültüsünün güvenilir bir şekilde bastırılmasını sağlayan endüstri lideri bir endüktans/akım oranına sahiptir.
Bu şok bobinleri, dalga lehimleme için tasarlanmıştır ve montaj kolaylığı ve tutarlı termal kararlılık sunar. 3,3 mH ile 100 mH arasında değişen endüktans seçenekleri, düşük DCR ve 2,5 A kadar IDC değerleriyle LFUR17 Serisi, AC/DC dönüştürücüler, LED balastlar, şarj cihazları, adaptörler ve diğer kompakt anahtarlamalı güç sistemleri için olağanüstü performans sağlar.
Temel Özellikler
  • Yüksek Endüktans ve Düşük DCR Anahtarlama devrelerinde güç kaybını en aza indirirken güçlü gürültü zayıflaması sağlar.
  • Yüksek Darbe İşleme Kapasitesi Dinamik yük koşulları altında çalışan güç dönüştürücüler için uygundur.
  • LC Gürültü Bastırma için Optimize Edilmiştir Üstün EMC performansı için EMI Filtreleri ve RFI Filtreleri içinde sorunsuz çalışır.
  • Endüstri Lideri Endüktans/Akım Oranı Geniş bant frekans aralıklarında kararlı empedans özellikleri.
  • Kompakt, SMD Dostu Yapı Dalga lehimleme ve yüksek hacimli otomatik montaj için tasarlanmıştır.
  • Güvenilir Sıcaklık Performansı Çalışma sıcaklığı: -40°C ila +85°C. En kötü koşullarda 125°C çekirdek sıcaklığını aşmaması önerilir.
Elektriksel Özellikler (25 °C)
Parça Numarası Endüktans (mH) DCR Maks (mΩ) IDC Maks (A) Test Koşulu
LFUR17-332Y 3,3 mH 120 mΩ 2,5 A 1 kHz, 0,25 V
LFUR17-103Y 10 mH 312 mΩ 1,65 A 1 kHz, 0,25 V
LFUR17-153Y 15 mH 520 mΩ 1,32 A 1 kHz, 0,25 V
LFUR17-273Y 27 mH 1000 mΩ 0,92 A 1 kHz, 0,25 V
LFUR17-393Y 39 mH 1450 mΩ 0,85 A 1 kHz, 0,25 V
LFUR17-473Y 47 mH 1650 mΩ 0,75 A 1 kHz, 0,25 V
LFUR17-683Y 68 mH 1950 mΩ 0,62 A 1 kHz, 0,25 V
LFUR17-783Y 78 mH 2500 mΩ 0,58 A 1 kHz, 0,25 V
LFUR17-104Y 100 mH 3500 mΩ 0,45 A 1 kHz, 0,25 V
Teknik ve Fiziksel Özellikler
  • Boyutlar: 25,0 × 18,8 × 13,5 mm (tipik paket)
  • Test Koşulu: 1 kHz, 0,25 V (HP4284A standardı)
  • Dielektrik Dayanım Gerilimi: 1500 VAC (50/60 Hz, 3 mA, 2 saniye, sargıdan çekirdeğe) 2500 VAC (50/60 Hz, 3 mA, 2 saniye, sargıdan sargıya)
  • Çalışma Sıcaklığı: -40°C ila +85°C
  • Saklama Sıcaklığı: -20°C ila +60°C
  • Müşteriye özel tasarım mevcuttur
Ortak Mod Empedansı
LFUR17 Serisi için frekans tepki eğrileri, anahtarlamalı güç kaynakları ve EMC uyumluluğu için ideal olan 0,1 MHz - 10 MHz aralığında iletilen gürültüyü bastırmak için uygun güçlü empedans zirveleri gösterir.
