Yüksek sıcaklıklı endüstriyel devreler ve kompakt ayak izi için güçlendirilmiş yalıtımla sağlam SMD güç transformatörü

5000
MOQ

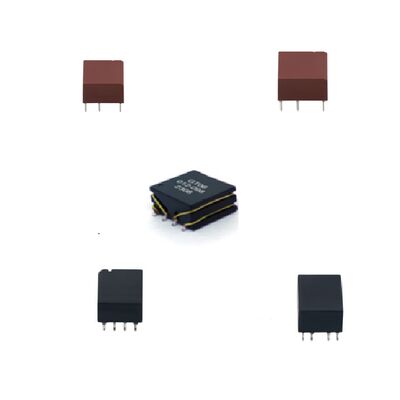

Robust SMD Power Transformer with Reinforced Insulation for High-Temperature Industrial Circuits and Compact Footprint
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vurgulamak:

Kompakt ayak izi güç transformatörü

,

SMD Güç Transformörü

,

Güçlendirilmiş yalıtım güç transformatörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: GT06LXXA0
Belge: GT06LXXA0 _.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2 ~ 8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması
Yüksek sıcaklıklı endüstriyel devreler için sağlam ve güçlendirilmiş SMD güç transformatörü
GT06LXXA0 Serisi, zorlu endüstriyel ve otomotiv uygulamaları için tasarlanmış yüksek performanslı bir SMD güç transformatörüdür.-40°C'den +125°C'ye kadar uzanan bir sıcaklık aralığında güvenilir bir şekilde çalışması için tasarlanmıştır, yüksek gerilim ortamlarında güvenlik ve dayanıklılığı sağlayan IEC62368-1'e uygun güçlendirilmiş yalıtım özelliklerine sahiptir.Bu izolasyon transformatörü mükemmel elektrik performansı sunuyor., düşük sızıntı indüktansi ve yüksek birbirine bağlanma izolasyonu da dahil olmak üzere, DC-DC dönüştürücüler, güç kaynakları ve izole sinyal arayüzleri için idealdir.
Ana Özellikler
Parametreler Spesifikasyon
Döner oran seçenekleri Çoklu oranlar mevcut (1:1, 1:28:3, 3:4, vb.) modeline bağlı olarak
İndüktansa (Pin 1-3) 538μH'dan 680μH'ya (±35%) 100kHz, 100mVrms'de ölçülür
Sızıntı indüktansı (1-3 4-6 kısaltma ile) En az 0.6μH'dan 2.0μH'ya kadar
Kapasite (ilk ve ikincil) ≤ 15pF ila 30pF maksimum
DCR (İlk 1-3) 750mΩ'dan 1500mΩ'ya kadar
DCR (Ortanca 6-4) 750mΩ ila 1300mΩ en fazla
İzolasyon Voltajı 4KVrms (550Vrms sürekli)
Yürüyüş ve temizlik Birincil ve ikincil arasında ≥ 8 mm
Çalışma sıcaklığı -40°C - +125°C
Depolama sıcaklığı -40°C - +125°C
Dalga kaynak profili Ön ısınma, ramp-up, kritik bölge ve en yüksek sıcaklık kılavuzlarına uygun
MSL derecelendirme Seviye 1, zemin ömrü ≤30°C/60%RH altında 0,5 yıl
Başlıca Uygulamalar
Endüstriyel güç kaynağı: İzole DC-DC modülleri, anahtar modlu güç dönüştürücüleri
Otomobil Elektronikleri: Bordo şarj cihazları, pil yönetim sistemleri ve EV güç sistemleri
Telekom ve Ağ: İzole sinyal arayüzleri, PoE (Ethernet üzerinden güç) transformatörleri
Yenilenebilir Enerji Sistemleri: Güçlendirilmiş yalıtım gerektiren güneş inverterleri, enerji depolama dönüştürücüleri
Tıbbi ve güvenlik açısından kritik ekipman: Yüksek yalıtım ve güvenilirliğin zorunlu olduğu güç aşamaları
Tüketici ve IoT Güç Adaptörleri: Kompakt, yüksek sıcaklığa uygun AC-DC ve DC-DC tasarımları
Etiket:

AEC-Q200 sertifikalı yüksek frekanslı transformatör

4KVrms İzolasyon Voltaj Güç Transformörü

Kompakt SMD ayak izi izolasyon transformatörü
