Ana sayfa /Ürünler/Akım Sense Trafosu/Ferrit çekirdek akım transformatörü Çalışma sıklığı 2kHz ila 500kHz Rated Input Current 25A ila 50A 3500VDC Hi Pot PCB koruma devreleri için test edildi

Ferrit çekirdek akım transformatörü Çalışma sıklığı 2kHz ila 500kHz Rated Input Current 25A ila 50A 3500VDC Hi Pot PCB koruma devreleri için test edildi

1000
MOQ
Ferrite Core Current Transformer Operating Frequency 2kHz to 500kHz Rated Input Current 25A to 50A 3500VDC Hi Pot Tested for PCB Protection Circuits
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Çalışma Frekansı:: 2kHz – 500kHz
yalıtım:: Yüksek yalıtım tasarımı, Hi-Pot 3500VDC'de test edilmiştir
Depolama Sıcaklığı:: -30°C ila +80°C
Çekirdek Malzemesi:: Demir çekirdek
Montaj Tipi:: Açık Delikten, PCB Montajı
Nominal Giriş Akımı:: 25A'dan 50A'ya
Nominal çıkış akımı:: 25mA'dan 500mA'ya
Tasarımı Özelleştir:: OEM / ODM mevcuttur, dönüş oranı ve çıkış akımı özelleştirilebilir
Vurgulamak:

PCB koruma devreleri Akım transformatörü

,

2kHz'den 500kHz'e kadar akım transformatörü

,

25A'dan 50A'ya kadar akım transformatörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: ACST010F/FH
Belge: ACST010F-FH series_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2 ~ 8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması

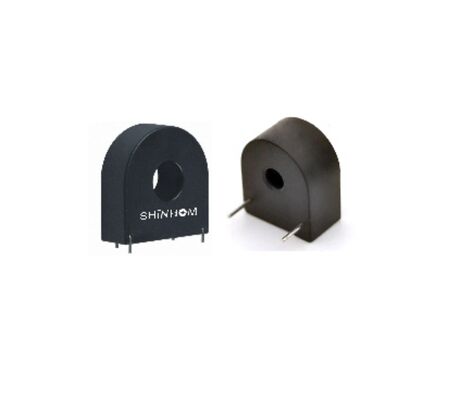

PCB Koruma Devreleri için Delikten Yüksek Güvenilirlik Yüksek Frekanslı Akım Trafosu
ACST010F/FH Serisi yüksek performanslıdırYüksek Frekanslı Akım TrafosuAnahtarlamalı güç kaynağı uygulamalarında doğru darbe akımı tespiti ve devre koruması için tasarlanmıştır. Kompakt bir delik yapısına sahip olan buDelikten Akım TrafosuDoğrudan PCB montajı için optimize edilmiş olup, istikrarlı elektrik performansı ve yüksek frekanslı elektronik sistemlere kolay entegrasyon sağlar.
Ferrit çekirdek ve alev geciktirici PBT muhafaza ile tasarlanan ACST010F/FH Serisi, 2kHz'den 500kHz'e kadar geniş bir çalışma frekansı aralığında güvenilir sinyal dönüşümü sağlar. Sağlam yalıtım yapısı ve yüksek dielektrik dayanımı onu güvenilir kılarPCB Montajlı Akım Trafosuzorlu endüstriyel ortamlar için.

Temel Özellikler
  • Darbe akımı tespiti için optimize edilmiş yüksek frekanslı akım transformatörü
  • Doğrudan PCB montajı ve güvenli kurulum için delikli tasarım
  • Ferrit çekirdek yapısı yüksek frekanslarda istikrarlı performans sağlar
  • Farklı akım algılama gereksinimlerini desteklemek için geniş dönüş oranı seçenekleri
  • 3500VDC'ye kadar Hi-Pot derecesi ile yüksek dielektrik gücü
  • Gelişmiş güvenilirlik için epoksi reçine kaplı alev geciktirici PBT kasa

Elektriksel Özellikler
(Modele bağlı)
Dönüş Oranı 1:50 ila 1:2000
Nominal Giriş Akımı 25A'dan 50A'ya
Nominal Çıkış Akımı 25mA'dan 500mA'ya
Hi-Pot (Vdc) 3500VDC
Çalışma Frekans Aralığı 2kHz - 500kHz

Çevresel Özellikler
Çalışma Sıcaklığı -20°C ila +70°C
Depolama Sıcaklığı -30°C ila +80°C

Uygulamalar
  • Anahtarlamalı Güç Kaynağı Devre Koruması
  • Yüksek Frekanslı Darbe Akımı Algılama
  • PCB Tabanlı Güç Kontrol Sistemleri
  • Endüstriyel Güç Elektroniği
  • Gömülü Akım İzleme Modülleri

Neden ACST010F/FH Serisini Seçmelisiniz?
ACST010F/FH Serisi, kompakt yapıyı, geniş frekans tepkisini ve yüksek yalıtım güvenilirliğini bir araya getirerek onu ideal bir çözüm haline getiriyor.Akım Trafosumodern yüksek frekanslı elektronik tasarımlar için çözüm. Delikli PCB montaj konfigürasyonu uzun vadeli kararlılık sağlarken çoklu dönüş oranı seçenekleri, çeşitli akım algılama uygulamaları için esneklik sağlar.
