Ana sayfa /Ürünler/Akım Sense Trafosu/Yüksek Doğrulukta 15A Birincil Akım 60 mH İkincil Endüktans Akım Algılama Transformatörü, 50 kHz - 500 kHz PCB Güç İzleme için

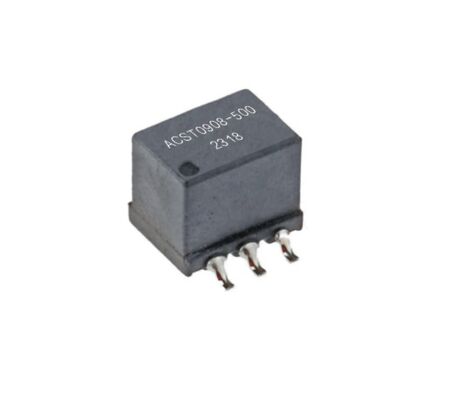

Yüksek Doğrulukta 15A Birincil Akım 60 mH İkincil Endüktans Akım Algılama Transformatörü, 50 kHz - 500 kHz PCB Güç İzleme için

5000
MOQ
High-Accuracy 15A Primary Current 60 mH Secondary Inductance Current Sense Transformer for 50 kHz to 500 kHz PCB Power Monitoring
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vurgulamak:

Yüksek hassasiyetli akım algılayıcı transformatör

,

PCB Güç İzleme Akım Hissesi Transformörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: ACST0908
Belge: ACST0908 Series_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2 ~ 8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması
PCB Güç İzleme için Yüksek Doğruluklu Kompakt Akım Algılama Transformatörü
ACST0908 Serisiyüksek performanslı bir ailedirAkım Duyusu TransformatörleriModern güç elektroniğinde hassas AC akımı izleme için tasarlanmıştır. Şunun için tasarlandı:PCB montajlı uygulamalarBu kompakt transformatörler istikrarlı dönüş oranları, düşük DCR ve güçlü izolasyon performansı sunarak anahtarlamalı güç kaynakları, motor kontrol devreleri, aydınlatma sistemleri ve endüstriyel otomasyon ekipmanları için idealdir.
Birincil akım değerleri ile15Ave ikincil endüktans60mHACST0908 Serisi, geniş bir frekans aralığında güvenilir çalışma sağlar50 kHz ila 500 kHz. Her model, değişen yük koşullarında tutarlı çıktı doğruluğu ve mükemmel termal stabilite sağlamak için optimize edilmiş yapıya sahiptir.
Gelişmişliğin bir parçası olarakAC Akım SensörleriGüç izleme ve geri bildirim döngülerinde kullanılan ACST0908 Serisi, mühendislerin kritik görev AC sistemlerinde gelişmiş verimlilik, güvenlik ve kontrol elde etmelerine yardımcı olur.

Temel Özellikler
  • RoHS Uyumlu Yapı
    Modern elektronik montaja uygun, çevre açısından güvenli malzemeler sağlar.
  • Doğru Dönüş Oranı Seçenekleri
    Mevcut1:50,1:100, Ve1:200Esnek sistem tasarımı için konfigürasyonlar.
  • Yüksek Frekansta Çalışma
    gelen uygulamalar için idealdir.50 kHz ila 500 kHzVerimli SMPS ve motor sürücüsü geri bildirimini destekler.
  • PCB Montajlı Kompakt Paket
    Otomatik yeniden akışlı lehimlemeyle uyumlu az yer kaplayan tasarım.
  • Güçlü Elektrik İzolasyonu
    Dayanıklı1,2kVBirincil ve ikincil sargılar arasındaki izolasyon voltajı.
  • Düşük Birincil Direnç
    Sadece7 mΩ, yüksek akım yollarındaki güç kaybını en aza indirir.
  • Aşırı Sıcaklıklarda Güvenilir
    Serbest hava aralığının çalıştırılması:-40°C ila +150°C
    Depolamak:-40°C ila +125°C

Elektriksel Özellikler @ 25 °C
Parça Numarası Dönüş Oranı saniye. Endüktans (mH) Min (10 kHz, 0,1 V) DCR Maks (Birincil / İkincil) İzolasyon Gerilimi (kV) 1 Vout / 1 A inç (Ω) için Sonlandırma Direnci
ACST0908-500 1:50 3.8 7,0 mΩ / 0,5 Ω 1,2kV 50Ω
ACST0908-101 1:100 14.8 7,0 mΩ / 3,2 Ω 1,2kV 100Ω
ACST0908-201 1:200 60.0 7,0 mΩ / 6,6 Ω 1,2kV 200Ω

Fiziksel Özellikler ve Sargı Bilgileri
  • Boyutlar:10,8 × 9,0 × 8,2 mm
  • Pim Aralığı:2,54 mm
  • Yüzeye montaj uyumlu paket
  • Önerilen Arazi Deseni:6,38 mm × 11,8 mm düzen
  • Birincil Pimler:1-2-5-6
  • İkincil Pimler:3-4

Uygulamalar
  • Uçak ve Havacılık Ekipmanları
    Görev açısından kritik AC sistemleri için hassas izleme.
  • Denizaltı ve Denizcilik Cihazları
    Zorlu çevre koşullarında kararlı akım algılama.
  • Enerji Santrali Kontrol Sistemleri
  • Taşıma Cihazları
    Trenler, gemiler, otomotiv güç modülleri.
  • LED/CCFL Aydınlatma Ekipmanları
    Yüksek frekanslı sürücü devrelerinde geri besleme ölçümü.
  • Motor Kontrolü ve Endüstriyel Otomasyon
  • Veri İşleme Ekipmanları
    Sunucu güç kaynakları, yüksek verimli DC/AC dönüştürücüler.
  • Afet Önleme ve Güvenlik İzleme Sistemleri
