Ana sayfa /Ürünler/Ortak mod şok/CMD CM0705 Serisi SMD Ortak Mod Şok Bobini, Yüksek Zayıflatma Performansı, Geniş Endüktans Aralığı ve Yüksek İzolasyon Yeteneği ile

CMD CM0705 Serisi SMD Ortak Mod Şok Bobini, Yüksek Zayıflatma Performansı, Geniş Endüktans Aralığı ve Yüksek İzolasyon Yeteneği ile

5000
MOQ
CMD CM0705 Series SMD Common Mode Choke with High Attenuation Performance, Wide Inductance Range, and High Isolation Capability
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Vurgulamak:

Yüksek Zayıflatma Performansı Ortak Mod Şok Bobini

,

Geniş Endüktans Aralığı SMD Ortak Mod Şok Bobini

,

Yüksek İzolasyon Yeteneği Yüzey Montajlı Ortak Mod İndüktörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS
Model numarası: CM0705
Belge: CM0705 Series_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2~8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması

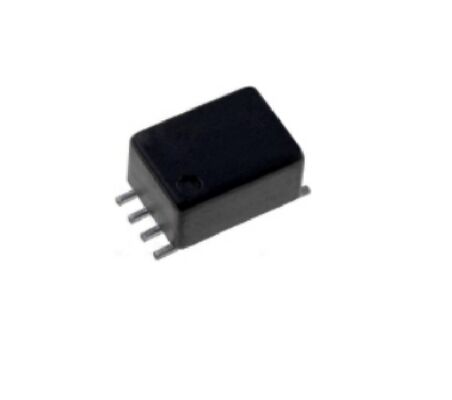

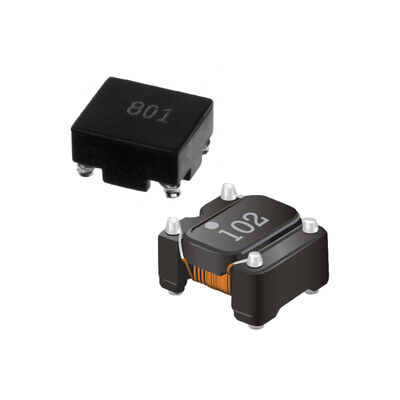

CMD Ortak Mod Şok Bobini CM0705 Serisi
CMD Ortak Mod Şok Bobini CM0705 Serisi, yüksek yoğunluklu elektronik devrelerde etkili gürültü bastırma için tasarlanmış kompakt bir SMD ortak mod bobinidir. Al ve yerleştir montajı için optimize edilmiş minyatür yüzeye montaj paketine sahip bu seri, geniş bir frekans aralığında güvenilir eş düzlemlilik ve tutarlı elektrik performansı sunar.
Çoklu endüktans seçenekleri ve 500 Vrms'lik yüksek hatlar arası test voltajıyla CM0705 Serisi, kararlı EMI filtreleme ve sinyal bütünlüğü koruması gerektiren uygulamalar için çok uygundur. Sağlam tasarımı ve geniş çalışma sıcaklığı aralığı, onu tüketici, endüstriyel ve iletişim elektroniği için güvenilir bir yüzeye monte ortak modlu indüktör haline getirir.
Temel Özellikler
  • Yüzeye Montaj Tasarımı- Otomatik al ve yerleştir montajıyla uyumlu kompakt SMD paketi
  • Yüksek Zayıflatma Performansı- Geniş bir frekans aralığında etkili EMI gürültü bastırma için tasarlanmıştır
  • Geniş Endüktans Aralığı- 47 µH ila 12000 µH arası endüktans değerleri (modele bağlı)
  • Kararlı Anma Akımı- Parça numarasına bağlı olarak 500 mA'ya kadar nominal akım
  • Düşük DC Direnci- Güç kaybını en aza indirmek için optimize edilmiş DCR değerleri
  • Yüksek İzolasyon Yeteneği- Sargılar arası 500 Vrms test voltajı (hattan hatta)
  • Geniş Sıcaklık Aralığı- -25°C ile +105°C arası çalışma sıcaklığı
Elektriksel Özellikler
25°C ortam sıcaklığında ölçülen özellikler:
Endüktans Toleransı +%50 / -%30
Endüktans Aralığı 47 µH ila 12000 µH
Nominal Akım 100 mA ila 500 mA (modele bağlı)
DC Direnci (Maks.) 180 mΩ ila 1800 mΩ
Test Gerilimi 500 Vrms (hattan hatta)
Endüktans Test Durumu 100 kHz, 20 mV
Uygulamalar
  • EMI Bastırma- EMI bastırma ortak mod bobini kullanılarak sinyal ve güç hatlarında gürültü filtreleme
  • Güç Girişi Filtreleme- DC güç hatlarında ortak mod gürültü azaltma
  • Tüketici Elektroniği- SMD bileşenleri gerektiren kompakt cihazlarda gürültü kontrolü
  • Endüstriyel Elektronik- Kontrol ve arayüz devrelerinde sinyal bütünlüğü koruması
  • İletişim Ekipmanları- Veri ve iletişim hatları için EMI filtreleme
Sıkça Sorulan Sorular
CM0705 ortak mod bobininin birincil işlevi nedir?
Ortak mod gürültüsünü bastırmak ve sinyal ve güç hatlarındaki elektromanyetik paraziti azaltmak için tasarlanmıştır.
CM0705 Serisi otomatik montaja uygun mu?
Evet. SMD tasarımı, alma ve yerleştirme işlemleri için optimize edilmiştir ve güvenilir eş düzlemlilik sağlar.
Endüktans parça numarasına göre değişir mi?
Evet. CM0705 Serisi, modele göre değişen nominal akım ve DCR ile geniş bir endüktans değeri yelpazesi sunar.
Yüksek sıcaklıktaki ortamlarda çalışabilir mi?
Seri, çoğu endüstriyel ve tüketici uygulaması için uygun olan -25°C ile +105°C arasındaki çalışma sıcaklığı aralığını destekler.
Etiket:

common mode power line choke

common mode toroidal chokes

common mode inductor
