10 MHz–40 GHz Uygulamaları ve Düşük DCR için BC Serisi Geniş Bant Konik İndüktör, Uçları Açık

5000
MOQ
BC Series Broadband Conical Inductor with Flying Leads for 10 MHz–40 GHz Applications and Low DCR
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Endüktans aralığı: 0,22 μH ila 8,0 μH (±%5)
DCR (MAX): 0,10 Ω ila 3,39 Ω
Irms (maks): 230 mA'dan 1200 mA'ya
Montaj Tipi: Uçan kablolar (delikten ayarlanabilir açı)
Nem Hassasiyet Seviyesi (MSL): Seviye 1 (sınırsız zemin ömrü)
Ambalajlama: Tepsi başına 25 adet
Vurgulamak:

10 MHz–40 GHz Geniş Bant Konik İndüktör

,

Uçan Kablolar RF İndüktörü

,

Düşük DCR Mikrodalga İndüktörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: SHINHOM
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: BC-Seires indüktörü
Belge: BC-Seires inductor_.pdf
Ödeme & teslimat koşulları
Teslim süresi: 2~8 hafta
Ödeme koşulları: L/C,T/T
Ürün Açıklaması

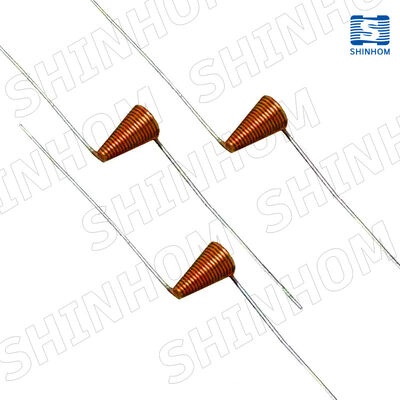

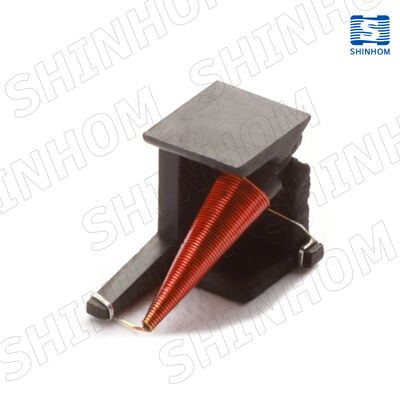

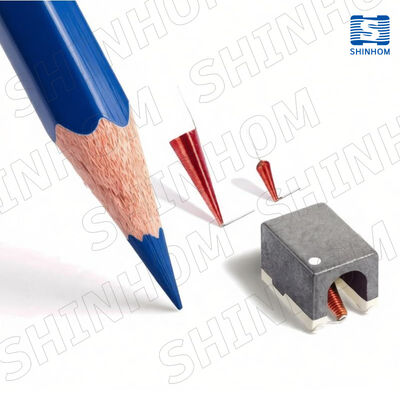

BC Serisi Uçan Önderli Geniş Band Konik Endüktörler (10 MHz-40 GHz)

BC serisi geniş bant konik indüktör benzersiz bir özelliğe sahiptirKonik yapı tasarımı, parazit kapasitesini etkili bir şekilde düşürerek ve bir10 MHz'den 40 GHz'e kadar ultra geniş çalışma frekans aralığıUçuş öncesi terminal tasarımı esnek montaj seçenekleri ve ayarlanabilir kurulum açıları sunar, RF modüllerinde ve mikrodalga devrelerinde kesin konumlandırmaya izin verir.Düşük DC direncive a1200 mA'ya kadar akım taşıma kapasitesi, bir endüktansa aralığı ile0.22 μH ila 8.0 μH.

Ürün:RoHS, halogensiz ve REACH çevresel standartları, ve özellikleriMSL Seviye 1 derecesiUltra geniş bantlı önyargı ağlarında, RF modüllerinde ve mikrodalga devre uygulamalarında yaygın olarak kullanılır.

Özellikleri

  • Ultra geniş bant işleyişi10MHz'den 40GHz'e kadar

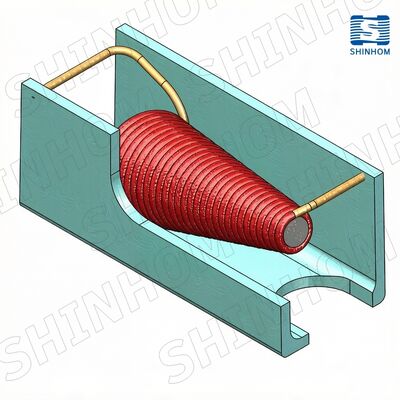

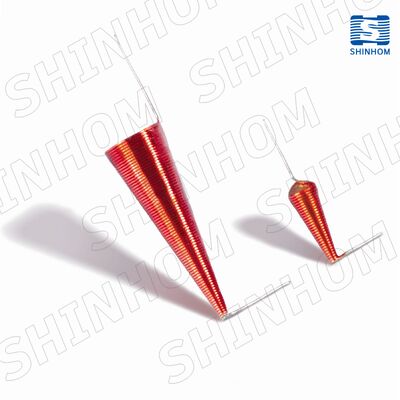

  • Konik yapıParazit kapasitesini azaltır.

  • Uçan iplerEğimli montaj, ayarlanabilir açı

  • Düşük DCRYüksek frekanslı kayıpları en aza indirir.

  • Yüksek akım1200mA Irms'e kadar

  • İndüktansa aralığı0.22μH ila 8.0μH arasında

  • Geniş çalışma sıcaklığı-40°C - +125°C

  • MSL Seviye 1Sınırsız zemin ömrü

Elektriksel özellikler (25°C'de)
Bölüm Numarası İndüktansa (±5%) DCR (Ω) maksimum Irms (mA)
BC-R22J 0.22 μH 0.10 1200
BC-R53J 0.53 μH 0.15 1060
BC-1R2J 1.20 μH 1.05 270
BC-1R6J 1.65 μH 0.60 490
BC-2R3J 2.35 μH 1.61 270
BC-2R7J 2.75 μH 0.40 675
BC-6R3J 6.35 μH 0.92 480
BC-6R5J 6.50 μH 0.70 650
BC-8R0J 8.00 μH 3.39 230
10 MHz, 0.1 Vrms, 0 Adc'de ölçülen indüktansa, çevre sıcaklığının 25 °C'den 40 °C'ye yükselmesi üzerine kurulu Irms derecesi.

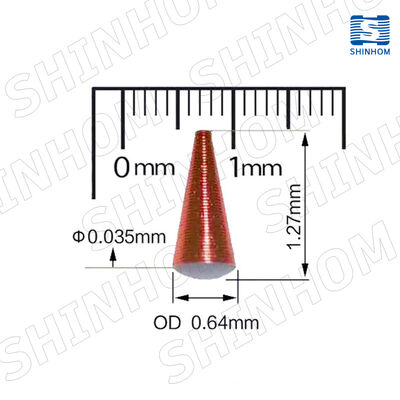

Mekanik Boyutlar (mm)
Bölüm Numarası A (±0,05) B maksimum C max D (± 0,25) E (±0,25)
BC-R22J 0.20 1.45 3.51 4.216 2.54
BC-R53J 0.20 1.80 4.55 4.216 2.54
BC-1R2J 0.20 1.14 2.92 4.216 2.54
BC-1R6J 0.20 1.70 4.42 4.216 2.54
BC-2R3J 0.20 1.52 3.81 4.216 2.54
BC-2R7J 0.20 2.72 7.87 6.985 2.54
BC-6R3J 0.20 2.95 8.82 6.985 2.54
BC-6R5J 0.20 3.56 11.05 9.906 2.54
BC-8R0J 0.20 1.88 6.02 4.572 2.54
Başvurular
  • Ultra Geniş Bant Önyargılı AğlarGeniş bantlı Bias-Tee devreleri
  • RF ModülleriRF ön uç modülleri
  • Mikrodalga devreleriMikrodalga sinyali işleme
  • Optik iletişimYüksek hızlı optik modüller
  • Test ve Ölçüm¢ Geniş bantlı test ekipmanları
  • Radar SistemleriYüksek frekanslı radar ön uçları
Sık Sorulan Sorular

S: Konik indüktörlerin geleneksel indüktörlere kıyasla avantajları nelerdir?

A:Konik yapısı, parazit kapasitansını etkili bir şekilde azaltır ve ultra geniş bir frekans aralığında (10 MHz ila 40 GHz) istikrarlı indüktansa performansını sağlar.Bu, geleneksel indüktörlerle elde edilmesi zor..


S: Sinek başlığı tasarımının faydaları nelerdir?

A:Fly-lead yapısı esnek montaj seçenekleri ve ayarlanabilir montaj açıları sağlar.Uzay kısıtlı RF modülleri ve mikrodalga devrelerinde bileşenlerin konumlandırılmasını ve lehimlenmesini kolaylaştırmakÖzellikle manuel montaj ve ayarlama için.


S: Bu indüktör hangi frekans aralığını destekler?

A:BC serisi çok geniş bir frekans aralığını destekler.10 MHz'den 40 GHz'e kadar, RF'den mikrodalga frekans bantlarına kadar uygulamaları kapsar.
