Güneş ve Rüzgar Enerjisi Sistemleri için Düşük Kayıplı Toroidal Ortak Mod Şok Bobini 50Hz-500KHz

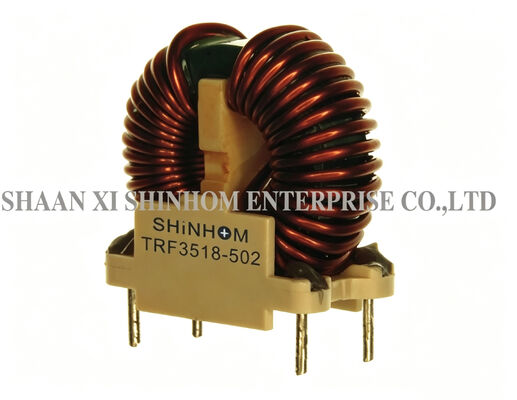

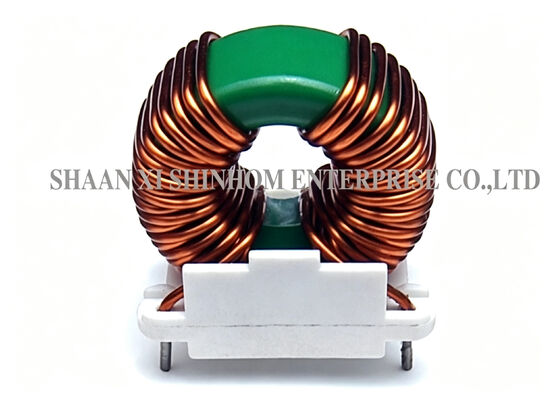

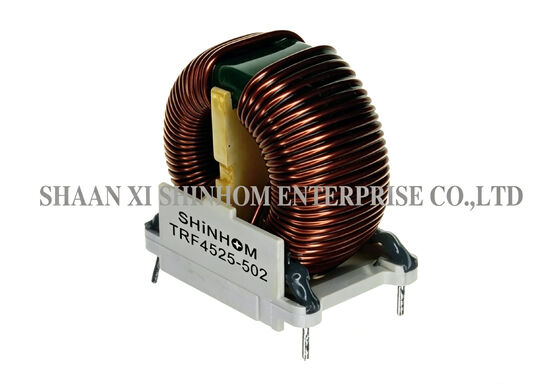

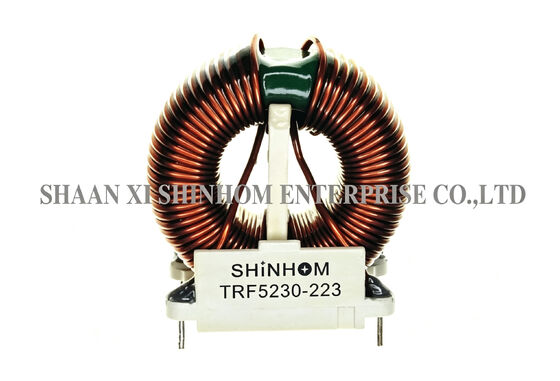

Düşük kayıplı toroidalortak mod bobinitoroidal bir çekirdek ve bölünmüş sarma tasarımı kullanır. Çok düşük sargılar arası kapasitans sunar. Tek katmanlı sargı, geniş bir frekans aralığında en yüksek ortak mod empedansını sağlar. Frekans yanıtı, düşük frekanslı AC reaktörleri ve çeşitli güç filtreleme uygulamaları için uygun olan 50Hz ila 500KHz'i kapsar. Dikey veya yatay montajı destekler. Dikey pim montajı, PCB montajının kolay olmasını sağlar ve mükemmel titreşim direnci sağlar. Güneş enerjisi üretiminde, rüzgar enerjisi üretiminde, değişken frekanslı sürücülerde, indüksiyonla ısıtmada, kaynak ekipmanlarında, RFI bastırmada ve DC-DC dönüşümünde yaygın olarak kullanılır.

• Toroidal çekirdek – son derece düşük sızıntı akısı
• Bölünmüş sargı – en düşük sargılar arası kapasitans
• Tek katmanlı sargı – en yüksek ortak mod empedansı
• Frekans aralığı – 50Hz ila 500KHz
• Kaçak mesafe – 1-3 mm, güvenlik standartlarını karşılar
• Malzeme – UL94-V0 alev geciktirici sertifikalı
• Çalışma sıcaklığı – -55°C ila +105°C
• Dikey veya yatay montaj – isteğe bağlı

• Güneş enerjisi üretim sistemleri
• Rüzgar enerjisi üretim sistemleri
• Değişken frekanslı tahrik ekipmanı
• İndüksiyonlu ısıtma ekipmanları
• Kaynak ekipmanı
• RFI bastırma bobinleri
• DC-DC dönüştürücüler
• Kağıt endüstrisi ekipmanları

• +%50 -%30'da endüktans toleransı
• Maksimum çalışma voltajı: 40°C'de 250V
• IDC Maks: AC/DC akımı A @40°C'de derecelendirildi
• Hi-Pot 2500Vac sargıdan 3S sargıya.
• Endüktans Testi: 10KHz 0,1V HP4284A
• RDC:QuadTech 1880 Miliohmmetre
• Aşırı gerilim akımı Maksimum 10ms: 20X IDC
• Çalışma sıcaklığı: -40°C ila +105°C
• Depolama Sıcaklığı: -40°C ila +105°C

Not: Ürün özellikleri özelleştirilebilir.

S: Ayrık sarma tasarımının avantajları nelerdir?

C: Bölünmüş sarma, birincil ve ikincil sargıları çekirdek üzerinde fiziksel olarak ayrılmış şekilde yerleştirir. Bu, sargılar arasındaki parazit kapasitansını etkili bir şekilde azaltır ve yüksek frekanslı gürültü için kapasitif bağlantı yollarını azaltır. Bu, özellikle yüksek frekans aralığında ortak mod gürültü bastırmayı iyileştirir.

S: Tek katmanlı sarımın çok katmanlı sarıma göre avantajları nelerdir?

C: Tek katmanlı sargı, katmanlar arası parazitik kapasitansı ortadan kaldırır. Geniş bir frekans aralığında daha yüksek ortak mod empedansı ve daha kararlı filtreleme performansı sağlar. Tek katmanlı yapı aynı zamanda daha iyi ısı dağılımı ve daha tutarlı sargı sunarak katı EMI bastırma gerekliliklerine sahip güç tasarımları için uygun hale getirir.

S: 1-3mm kaçak mesafesinin güvenlik standartları açısından önemi nedir?

C: Kaçak mesafe, yalıtım yüzeyi boyunca ölçülen en kısa mesafedir. Ürünün yalıtım seviyesini ve güvenlik sertifikasyonunu doğrudan etkiler. 1-3 mm'lik kaçak mesafesi, temel ve güçlendirilmiş yalıtım için UL, CSA ve IEC standartlarını karşılayarak müşterilerin güvenlik sertifikasını geçmesine yardımcı olur.

S: Dikey ve yatay montaj arasında nasıl seçim yapılır?

A: Dikey montaj (pimler aşağıya doğru) PCB alanından tasarruf sağlar ve yüksek yoğunluklu düzenler için uygundur. Yatay montaj (pimler yanlara doğru) toplam yüksekliği azaltır ve düşük profilli tasarımlar için uygundur. Her iki montaj türü de otomatik eklemeyi destekler.
