LCD TV'ler ve Gürültü Filtresi için STRF016 Serisi -40°C'den +125°C'ye kadar geniş sıcaklıklı SMD Common Mode Inductor

5000 adet
MOQ
Pazarlık edilebilir
fiyat

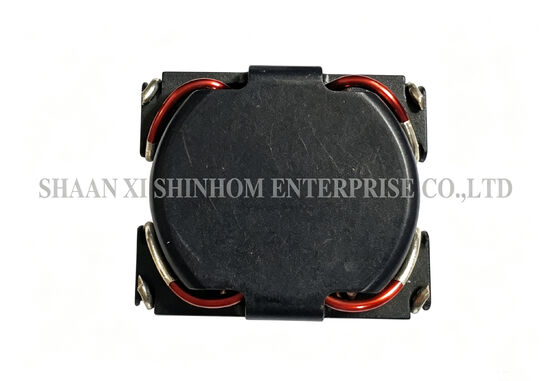

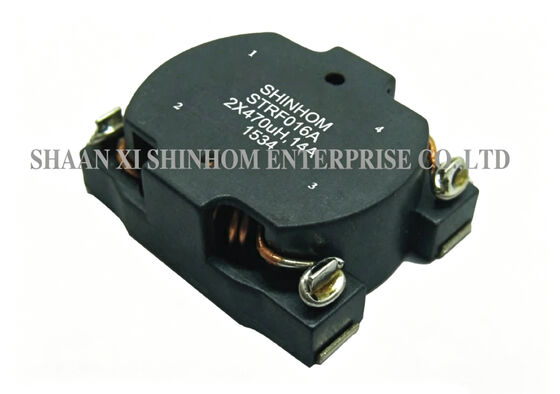

Wide Temp SMD Common Mode Inductor STRF016 Series -40°C to +125°C for LCD TVs and Noise Filtering
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
İndüktans: 135uH~820uH
Nominal Akım: 7A~26A
Kurulum: smt
İndüktör Değeri: Sabit İndüktör
Çalışma sıcaklığı: -40°C ila +125°C (Kendi sıcaklığının artması dahil)
Depolama Sıcaklığı: -40°C ile +125°C arası
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: STRF016 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 100000/Ay
Ürün Açıklaması
STRF016 Seires Yüksek akım gücü ortak mod indüktörü, Yüzeye Monte Ortak Mod Şok Bobini İndüktörü, kasa ile, Yatay

STRF016 serisiyüksek akım SMD ortak modlu bobin indüktörü, DC-DC ve AC-DC dönüştürücü uygulamaları için tasarlanmıştır. Ürün, EMI'yi etkili bir şekilde azaltmak için manyetik bir kalkan yapısı kullanır. Geniş bir frekans aralığında yüksek ortak mod empedansı sağlayarak mükemmel EMI bastırma performansı sağlar. Çoklu boyutlar ve mevcut derecelendirmeler mevcuttur. Bant ve makara paketleme, SMT otomatik yerleştirmeyi destekler ve yeniden akış lehimlemeyle uyumludur. Çalışma sıcaklığı aralığı -40°C ila +125°C'dir (kendi kendine ısınma dahil), çeşitli zorlu ortamlar için uygundur. DC-DC/AC-DC dönüştürücülerde, iletişim sistemlerinde, otomotiv elektroniğinde ve LCD TV'lerde yaygın olarak kullanılır.

Özellikler
  • Manyetik kalkan yapısı – düşük EMI radyasyonu
  • Yüksek empedans – mükemmel ortak mod gürültü bastırma
  • Mükemmel EMI performansı
  • Çalışma sıcaklığı – -40°C ila +125°C
  • Çoklu boyutlar ve güncel değerler – mevcut
  • Bant ve makara paketleme – SMT otomatik yerleştirmeyi destekler
  • Yeniden akış lehimleme ile uyumlu
  • Kurşunsuz – RoHS uyumlu
Uygulamalar
  • DC-DC dönüştürücüler
  • AC-DC dönüştürücüler
  • Güç hattı filtreleme
  • Gürültü bastırma
  • İletişim sistemi güç kaynakları
  • Otomotiv elektronik sistemleri
  • LCD TV güç kaynakları
  • EMI/RFI bastırma
TEKNİK BİLGİLER
IDC
Sıcaklık 40°C artış Maks.
Endüktans testi
HP4284A 100KHz 0,1V
RDC
QuadTech 1880 Miliohmmetre
Lehim yöntemleri
Buhar Aşaması, Kızılötesi Yeniden Akış
Lehim ısısına karşı direnç
10 saniye boyunca 260°C
Çözücü direnci
MIL-STD-202E'ye uygundur
Ağırlık
1,5 gram TİP
Bant ve Makara
700/makara
LCD TV'ler ve Gürültü Filtresi için STRF016 Serisi -40°C'den +125°C'ye kadar geniş sıcaklıklı SMD Common Mode Inductor LCD TV'ler ve Gürültü Filtresi için STRF016 Serisi -40°C'den +125°C'ye kadar geniş sıcaklıklı SMD Common Mode Inductor
Aralarından seçim yapabileceğiniz daha fazla boyut
LCD TV'ler ve Gürültü Filtresi için STRF016 Serisi -40°C'den +125°C'ye kadar geniş sıcaklıklı SMD Common Mode Inductor
Not: Ürün özellikleri özelleştirilebilir.
SSS
S: Manyetik kalkan yapısının avantajları nelerdir?

A:Manyetik kalkan yapısı, manyetik akıyı çekirdeğin içinde sınırlamak için kapalı bir manyetik devre tasarımı kullanır. Yakındaki hassas devrelere yönelik sızıntı akışını ve elektromanyetik paraziti etkili bir şekilde azaltır. İletişim ekipmanı ve otomotiv elektroniği gibi yüksek yoğunluklu PCB düzenlerinde, korumalı indüktörler sistem EMC performansını önemli ölçüde artırır.

S: Bu ürünün ortak mod gürültü bastırma kapasitesi nedir?

A:STRF016 serisigeniş bir frekans aralığında yüksek ortak mod empedansı sağlar ve ortak mod gürültü akımını etkili bir şekilde azaltır. Manyetik kalkan yapısıyla birlikte genel EMI performansı mükemmeldir. Özellikle sıkı EMI gerekliliklerine sahip DC-DC ve AC-DC güç tasarımları için uygundur.

S: Nominal akım IDC'si nasıl tanımlanır?

A:IDC, bobinde yaklaşık 40°C sıcaklık artışına neden olan DC akım değeri olarak tanımlanır. Gerçek uygulamalarda, maksimum çalışma ortam sıcaklığı artı kendi sıcaklık artışının 125°C'yi aşmadığından emin olun. Seçim yaparken, uzun vadeli güvenilirliği sağlamak için yeterli marj bırakın.

S: Bu ürün hangi lehimleme işlemlerini destekliyor?

A:Hem buhar fazlı lehimlemeyi hem de kızılötesi yeniden akışlı lehimleme SMT işlemlerini destekler. Lehimleme ısısı direnci 10 saniye boyunca 260°C'dir ve kurşunsuz yeniden akış sıcaklık profilleriyle uyumludur. Bant ve makara paketleme, otomatik yerleştirme hatlarına uygundur.
