Ana sayfa /Ürünler/Ortak mod şok/STC05/06P Serisi geniş sıcaklıklı SMD Common Mode Choke -40°C'den +125°C'ye kadar Giriş Filtrasyonu ve Elektronik Aygıtlar için

STC05/06P Serisi geniş sıcaklıklı SMD Common Mode Choke -40°C'den +125°C'ye kadar Giriş Filtrasyonu ve Elektronik Aygıtlar için

5000 adet
MOQ
Pazarlık edilebilir
fiyat

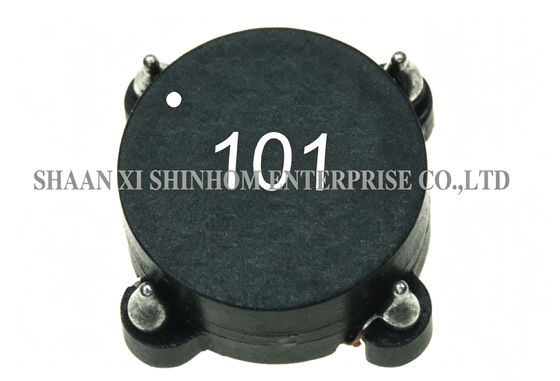

Wide Temp SMD Common Mode Choke STC05/06P Series -40°C to +125°C for Input Filtering and Electronic Appliances
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
İndüktans: 0,47uH ila 300uH
Hoşgörü: %20/%25
Akım: 8A
Kurulum: smt
Çalışma Sıcaklığı: -40°C ile +125°C arası
Depolama Sıcaklığı: -55℃ ila +125℃
Vurgulamak:

Geniş Temp SMD Common Mode Choke

,

SMD Common Mode Choke STC05/06P Serisi
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: STC05,06P Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması

STC05,06P Seri yüzey montajı toroid bobinleri ve ortak mod toroid boğazı, SMD Common mode inductor with case

BuSTC05/06P serisiSMD toroidal common-mode choke, yüksek frekanslı bir tasarım ve kapalı bir yapı kullanır.Yüksek doymaklılık çekirdek malzemesi, yüksek akım yanılımı koşullarında istikrarlı induktans sağlar. Düşük DCR güç kaybını azaltır.SMD paketi, SMT üretim hatlarıyla uyumlu otomatik seçme ve yerleştirme montajını destekler.Elektronik cihazlarda, DC-DC dönüştürme (paralel mod), izolasyon birleştirme, giriş filtreleme (seri mod) ve EMI / RFI bastırmada yaygın olarak kullanılır.

Özellikleri

  • Yüksek frekanslı tasarım mükemmel performans

  • Yüksek doymaklılık çekirdek malzemesi

  • Düşük EMI radyasyonu

  • Düşük DCR

  • Daire yapısı ile kapalı

  • SMD paketi otomatik yerleştirmeyi destekler

  • Çalışma sıcaklığı -40°C - +125°C

  • Depolama sıcaklığı: -55°C - +125°C

Başvurular

  • Elektronik cihaz güç filtreleme

  • DC-DC dönüşümü (paralel mod)

  • İzolasyon bağlantısı (transformör)

  • Giriş filtreleme (serisi modunda)

  • EMI/RFI kaldırılması

  • İletişim ekipmanlarının güç kaynakları

  • Yüksek frekanslı anahtarlama güç kaynakları

  • Bilgisayar çevre güç kaynağı

Teknik bilgi:

100KHz'de endüktansa ölçümü 0.1VRms.

İzolasyon direnci: 100Vdc 1KMΩmin.

RDC: QuadTech 1880 Milliohmmeter

Çalışma sıcaklığı:-40°C - +125°C

Depolama sıcaklığı: -55°C - +125°C

Özel talebe göre farklı paketler mevcuttur.

DC yanılımı uygulandığında maksimum %35 doygunluk

STC05/06P Serisi geniş sıcaklıklı SMD Common Mode Choke -40°C'den +125°C'ye kadar Giriş Filtrasyonu ve Elektronik Aygıtlar için


Not: Ürün özellikleri özelleştirilebilir.

STC05/06P Serisi geniş sıcaklıklı SMD Common Mode Choke -40°C'den +125°C'ye kadar Giriş Filtrasyonu ve Elektronik Aygıtlar için

Sık Sorulan Sorular

S: STC05 ve STC06P serileri arasındaki fark nedir?

A:BuSTC05veSTC06PSeri, esas olarak paket boyutu ve ilgili elektrik parametreleri (indüktansa, nominal akım vb.) ile farklılık gösterir.STC06PGenellikle daha yüksek dereceli akım ve daha iyi yüksek frekanslı performans sunar.

S: Bu ürün için yüksek frekanslı tasarımın avantajları nelerdir?

A:Yüksek frekanslı tasarım çekirdek malzemesini ve sarma yapısını optimize eder.Ürünün yüksek ortak mod impedansını ve daha yüksek anahtarlama frekanslarında (yüzlerce KHz'den MHz aralığı gibi) istikrarlı filtreleme performansını korumasını sağlarSon nesil yüksek frekanslı DC-DC dönüştürücüler ve anahtarlama güç kaynakları için uygundur.

S: Yüksek doymaklılıklı çekirdek malzemesinin avantajları nelerdir?

A:Yüksek doymaklılık çekirdek malzemesi, daha yüksek doyum akış yoğunluğuna sahiptir.Ortak modlu boğazın sabit indüktansa ve filtreleme performansının nominal akım aralığında olmasını sağlamakDC yanılımı doyması:% 35, yeterli akış marjını sağlar.

S: Kapalı yapının avantajları nelerdir?

A:Kapalı yapı, çekirdeği ve sargıları tamamen evin içine kapsar. Fiziksel koruma ve daha iyi yalıtım performansı sağlarken, EMI radyasyonunu daha da azaltır.Kapalı tasarım ayrıca yabancı nesnelerin sargılarla temas etmesini önler, sert ortamlarda ürün güvenilirliğini artırır.
