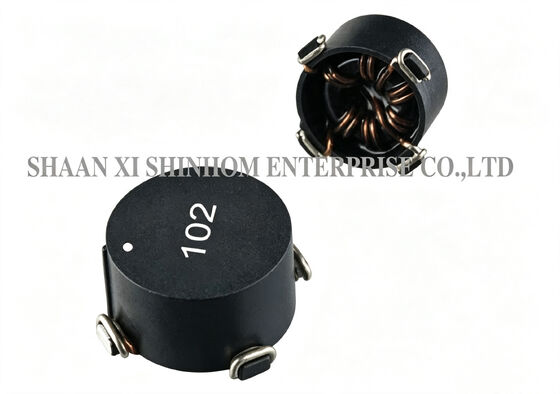

Yüksek Akımlı SMD Toroidal Common Mode Inductor STC08 Serisi 200μH-20mH EMI/RFI Baskı için

STC08 serisi SMD toroidal ortak mod indüktör, yüksek doygunluklu çekirdek malzemesi ve toroidal kapalı manyetik devre yapısı kullanır. EMI radyasyonunu etkili bir şekilde azaltır ve EMI'ye duyarlı güç ve sinyal hattı filtreleme uygulamaları için uygundur. İndüktans aralığı 200µH ila 20mH'yi kapsar. SMD paket, otomatik yerleştirmeyi destekler ve SMT üretim hatlarıyla uyumludur. Elektronik cihazlarda, DC-DC dönüşümünde (paralel mod), izolasyon kuplajında, giriş filtrelemesinde (seri mod) ve EMI/RFI bastırmada yaygın olarak kullanılır.

• İndüktans aralığı – 200µH ila 20mH, esnek seçim

• Anma akımı – 1A ila 7A, yüksek akım kapasitesi

• DCR – 8mΩ ila 250mΩ, düşük kayıp

• Yüksek doygunluklu çekirdek malzemesi

• Düşük EMI radyasyonu

• SMD paket – otomatik yerleştirmeyi destekler

• Çalışma sıcaklığı – -40°C ila +125°C

• İzolasyon direnci – ≥1000MΩ (100V DC)

İndüktans 100KHz 0.1VRms'de ölçülür.

İzolasyon Direnci: 100Vdc 1KMΩmin.

RDC: QuadTech 1880 Milliohmmeter

Çalışma sıcaklığı: -40℃ ila +125℃

Depolama Sıcaklığı: -55℃ ila +125℃

Özel talep üzerine farklı paketler mevcuttur

Uygulanan DC bias üzerinde maksimum %35 doygunluk

Not: Ürün özellikleri özelleştirilebilir.

• Elektronik cihaz güç filtrelemesi

• DC-DC dönüşümü (paralel mod)

• İzolasyon kuplajı (transformatör)

• Giriş filtrelemesi (seri mod)

• EMI/RFI bastırma

• İletişim ekipmanı güç kaynakları

• Endüstriyel kontrol güç kaynakları

• Bilgisayar çevre birimi güç kaynakları

S: STC08 serisinin indüktans, akım ve DCR aralıkları nelerdir?

C: STC08 serisi, 200µH ila 20mH aralığında indüktans, 1A ila 7A aralığında anma akımı ve 8mΩ ila 250mΩ aralığında DCR kapsar. Geniş indüktans aralığı, yüksek akım kapasitesi ve düşük DCR tasarımı, sinyal hattı filtrelemesinden yüksek güçlü güç hattı filtrelemesine kadar çeşitli EMI bastırma uygulamaları için uygun olmasını sağlar.

S: Ortak mod indüktörler için düşük DCR'nin önemi nedir?

C: Düşük DCR, sargıdan akım geçtiğinde daha az güç kaybı (I²R kaybı) anlamına gelir. Bu, genel sistem verimliliğini artırmaya ve sıcaklık artışını azaltmaya yardımcı olur. STC08 serisi, özellikle sıkı verimlilik gereksinimleri olan yüksek akımlı güç tasarımları için uygun hale getiren 8mΩ kadar düşük DCR sunar.

S: Numune başvurusu nasıl yapılır? Teslim süresi nedir?

C: Numune başvurusunu web sitemiz veya e-posta yoluyla gönderebilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi belirtin. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Seri sipariş teslim süresi genellikle 2-8 hafta'dır.
