Ana sayfa /Ürünler/Ortak mod şok/Düşük DCR SMD Common Mode Choke STC09 Serisi DC-DC dönüştürme ve giriş filtreleme için yüksek doymaklı çekirdek

Düşük DCR SMD Common Mode Choke STC09 Serisi DC-DC dönüştürme ve giriş filtreleme için yüksek doymaklı çekirdek

5000 adet
MOQ
Pazarlık edilebilir
fiyat

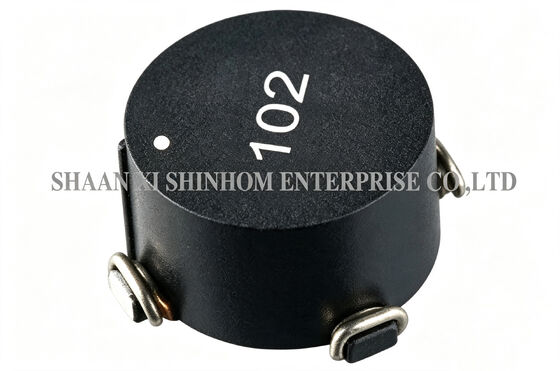

Low DCR SMD Common Mode Choke STC09 Series High Saturation Core for DC-DC Conversion and Input Filtering
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Mevcut Aralık: 2,2A'dan 10A'ya
İndüktans: 25uH ila 2500uH
Test Sıklığı: 100kHz
Kasa Rengi: Siyah
Ped Boyutu: 29,2*29,2 mm
İsim: SMD ortak mod bobini
Vurgulamak:

Düşük DCR SMD Common Mode Choke

,

STC09 Serisi Yüksek Doymuşluk Boğazı

,

DC-DC dönüşümü için ortak mod boğazı
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS/ISO/UL/CE/IATF16949/CNAS
Model numarası: STC09 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 100000/Ay
Ürün Açıklaması

STC09 Serisi SMD Common mode indüktörü, yüzey montajı toroid bobinleri ve common mode toroid choke,25uH ila 2500uH

BuSTC09 serisiSMD toroidal common-mode indüktör bir kullanırYüksek frekanslı tasarımveYüksek doymaklılık çekirdek malzemesiİnduktans aralığı kapsar.25μH ila 2500μH arasında.Toroidal kapalı manyetik devre yapısıEMI radyasyonunu etkili bir şekilde azaltır.Düşük DCRGüç kaybını azaltır.SMD paketiSMT üretim hatlarıyla uyumlu olan otomatik yerleştirmeyi destekler.Elektronik cihazlar,DC-DC dönüşümü (paralel mod),yalıtım bağlantısı,Giriş filtreleme (serisi modunda), veEMI/RFI kaldırılması.

Özellikleri:
  • Yüksek Doymuşluk Malzemesi
  • Düşük EMI Radyasyonu
  • Pick ve Place
  • Daha Yüksek Sıklık
  • Düşük DC direnci
  • Çalışma sıcaklığı:-40°C - +125°C
  • Depolama sıcaklığı: -55°C - +125°C
Uygulamalar:
  • Elektronik Aygıtlar
  • DC - DC dönüşümü (paralel mod)
  • İzolasyon/Koplama (Transformör)
  • Girdi Filtresi (Serial Mode)
  • EMI/RFI baskısı
Düşük DCR SMD Common Mode Choke STC09 Serisi DC-DC dönüştürme ve giriş filtreleme için yüksek doymaklı çekirdek

Not: Ürün özellikleri özelleştirilebilir.

Sık Sorulan Sorular

S: STC09 serisinin induktansa aralığı nedir?

A:BuSTC09 serisiİndüktansa aralığını kapsar.25μH ila 2500μH arasında, daha küçük indüktans değerlerinden orta indüktans değerlerine kadar geniş bir uygulama yelpazesini kapsar.Yüksek induktansa değerleri düşük frekanslı güç filtrelemesi için uygundurSeçim esnek.

S: Bu ürün için yüksek frekanslı tasarımın avantajları nelerdir?

A:Yüksek frekanslı tasarım, çekirdek malzemesini ve sarma yapısını optimize eder. Ürünün daha yüksek anahtarlama frekanslarında yüksek ortak mod impedansını ve istikrarlı filtreleme performansını korumasını sağlar.BuSTC09 serisiDaha küçük bir endüktansa aralığı sunar (25μH'dan başlayarak), özellikle yüksek frekanslı anahtarlama güç kaynakları ve yüksek hızlı sinyal hattı EMI filtreleme uygulamaları için uygundur.
