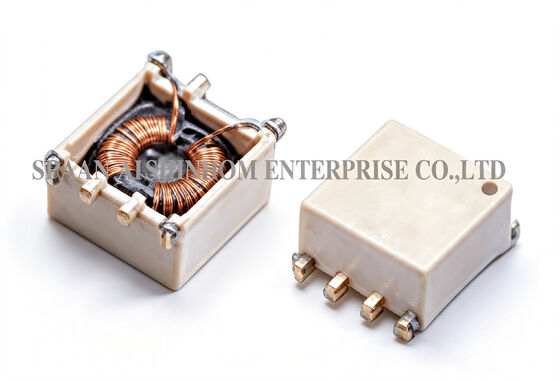

SMD Toroidal Ortak Mod Bobini STR0602 Serisi 10µH-300µH Anahtarlamalı Güç Kaynakları İçin

5000 adet
MOQ
Pazarlık edilebilir
fiyat
SMD Toroidal Common Mode Choke STR0602 Series 10µH-300µH for Switch-Mode Power Supplies
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
İndüktans: 10uH ila 300uH
Hoşgörü: ±30%
Nominal Akım: 1,5A - 2,5A
Test Sıklığı: 10khz
Çalışma Sıcaklığı: -25°C ile +105°C arası
Depolama Sıcaklığı: -25°C ile +105°C arası
Vurgulamak:

SMD Toroidal Common Mode Choke

,

STR0602 ortak mod bobini

,

Anahtarlamalı güç kaynakları için ortak mod bobini
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: STR0602 Serisi
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 100000/Ay
Ürün Açıklaması

STR0602 Serisi ortak mod indüktörü, 10uH ila 300uH endüktanslı SMT Toroidal Ferrtie Çekirdek Ortak Mod Şok Bobini

STR0602 serisiSMD toroidal ortak mod bobini kullanırferrit toroidal çekirdekVetek katmanlı sarmatasarım. Son derece düşük sargılar arası kapasitans sunarak ortak mod parazitini etkili bir şekilde bastırır.Endüktans aralığı kapakları10μH ila 300μH. DCR aralıkları25mΩ ila 70mΩ. Kompakt paket tasarımı PCB alanından tasarruf sağlar.Tüm malzemelerUL94V-0alev geciktirici sertifikalı.SMD paketibant ve makara paketlemeyi ve otomatik yüzeye monte montajı destekler.Yaygın olarak kullanılırkompakt elektronik balastlar,güç kaynaklarını değiştirmeve çeşitliortak mod parazit bastırmauygulamalar.

ÖZELLİKLER:

  1. Endüktans aralığı 10uH ila 300uH
  2. DCR: 25mΩ ila 70mΩ
  3. Kompakt tasarım.
  4. Minimum kapasitans için tek katmanlı sargı.
  5. UL 94V-0 yanıcılık standardını karşılar.
  6. Otomatik yüzeye montaj için bant ve makara halinde mevcuttur.

ORTAK UYGULAMALAR:

  1. Ortak mod parazitlerinin bastırılması
  2. Lambalarda kompakt elektronik balastlar
  3. Kompakt anahtar modlu güç kaynakları
SMD Toroidal Ortak Mod Bobini STR0602 Serisi 10µH-300µH Anahtarlamalı Güç Kaynakları İçin
IDC Maksimum:
Üst üste bindirildiğinde belirlenir
RDC:
QuadTech 1880 Miliohmmetre
Lehim yöntemleri:
Buhar Aşaması, Kızılötesi Yeniden Akış
Lehim ısısına dayanıklılık:
10 saniye boyunca 260°C
Çözücü direnci:
MIL-STD-202E'ye uygundur

Not: Ürün özellikleri özelleştirilebilir.

SSS

S: STR0602 serisinin endüktans aralığı nedir?

A:STR0602 serisikadar bir endüktans aralığını kapsar.10μH ila 300μHKüçük endüktans değerlerinden orta endüktans değerlerine kadar geniş bir uygulama yelpazesini kapsar. Daha düşük endüktans değerleri, yüksek frekanslı filtreleme uygulamaları için uygunken, daha yüksek endüktans değerleri, düşük frekanslı ortak mod parazitinin bastırılması için uygundur.

S: Tek katmanlı sarımın avantajları nelerdir?

A:Tek katmanlı sargı, katmanlar arası parazitik kapasitansı ortadan kaldırır. Geniş bir frekans aralığında daha yüksek ortak mod empedansı ve daha kararlı filtreleme performansı sağlar. Tek katmanlı yapı aynı zamanda daha iyi ısı dağılımı ve daha tutarlı sargı sunarak katı EMI bastırma gerekliliklerine sahip güç tasarımları için uygun hale getirir.
