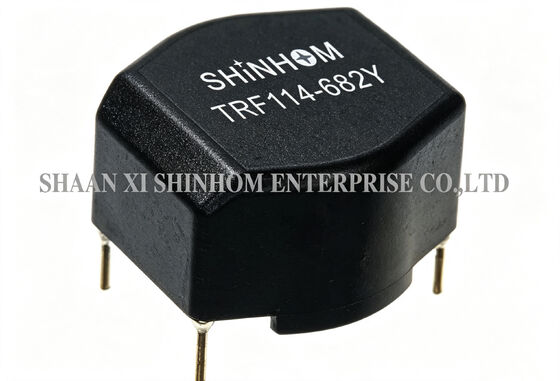

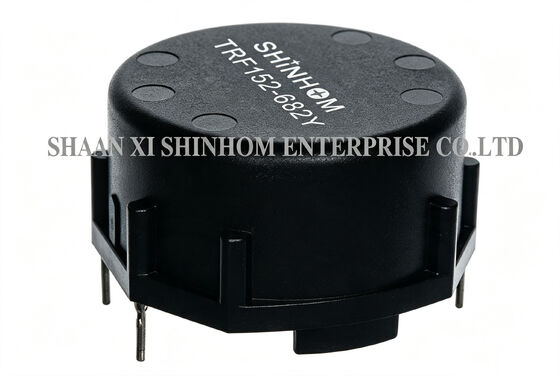

LCD/PDP TV'ler ve Bilgisayar Çevre Birimleri için Geniş Sıcaklık Töröidal Ortak Mod İndüktörü TRF Serisi

TRF serisi toroidal common-mode indüktörü plastik bir kabuk ve toroidal çekirdek tasarımına sahiptir. İsimlendirilmiş akım 0.3A'dan 8A'ya kadar uzanır. Endüktans 0.7mH'den 100mH'ye kadar değişir (iki kat sarma).Genel mod rezonans frekansı 100KHz'den 3MHz'e kadar. Plastik kasa, çeşitli zorlu çalışma koşullarına uygun mükemmel mekanik dayanıklılık ve çevre koruması sağlar. Düşük DCR ve düşük sıcaklık artışı verimli çalışmayı sağlar.Çeşitli düzenleme gereksinimlerine uygun olarak birden fazla PCB montaj konutu stili mevcuttur. Çalışma sıcaklık aralığı: -40 °C'den +105 °C'ye. Lehimleme ısı direnci: 260 °C/10 saniye. AC/DC ve DC/DC hat gürültüsünü bastırmada, iletişim sistemlerinde, otomotiv elektroniklerinde yaygın olarak kullanılır.,LCD/PDP TV'ler ve bilgisayar çevre cihazları.

• 0.3A ila 8A sınıfları
• 0.7mH'dan 100mH'ya kadar ikili boğulma
• Mekanik Dayanıklılığı
• 100KHz'den 3MHz'e kadar ortak mod rezonansı
• Yüksek güvenilirlik ve değişken PCB montajı
• Düşük direnç ve sıcaklık artışı

• DC/DC, AC/DC hattı gürültüsünü bastırma
• İletişim sistemi
• Otomotiv Sistemleri
• LCD/PDPTelevizyonlar
• Bilgisayar Periferik Ekipmanı

1. İndüktans toleransı %50 ila %30 arasında
2. Maksimum çalışma voltajı: 40°C'de 250V
3. IDC Max: AC/DC akımı A @40°C
4. Hi-Pot 1500Vac sarma 3S sarma.
5. İndüktansa testi: 10KHz 0.1V HP4284A
6. RDC: QuadTech 1880 Milliohmmeter
7. Yüksek artış akımı Max 10ms: 20X IDC
8. Çalışma sıcaklığı: -40°C - +105°C
9. Depolama sıcaklığı: -40°C°C - +105°C°C
10. Lehimleme ısısına direnç: 10 saniye boyunca 260°C

Not:102Yatay olarak
202, 212, 214, 242, 222, 252 dikey

Not:Ürün özellikleri özelleştirilebilir.
