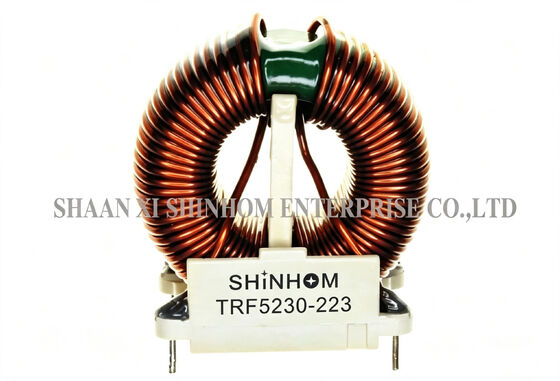

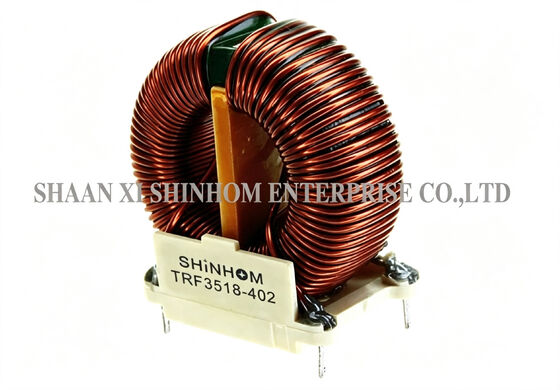

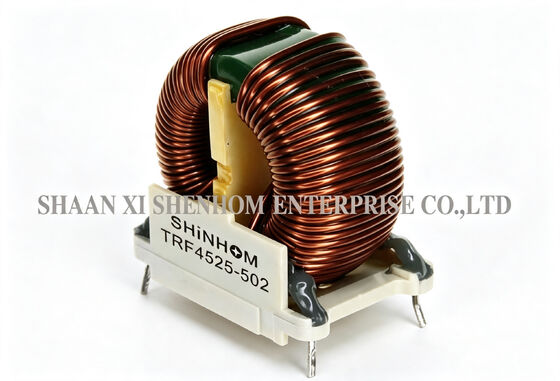

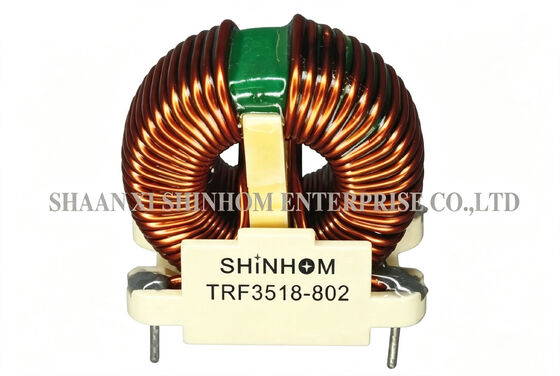

AC/DC ve DC/DC hattı gürültüsünü bastırmak için yüksek frekanslı Toroidal Common Mode Choke TRF Serisi

BuTRF serisiyüksek frekanslı toroidal common-mode boğazı, toroidal bir çekirdek ve çift sarmalama tasarımı kullanır. İsimlendirilmiş akım 1.5A'dan 18A'ya kadar uzanır. İndüktans 1mH'dan 120mH'ye kadar değişir.Genel mod rezonans frekansı 100KHz'den 3MHz'e kadarÜrün mükemmel mekanik dayanıklılık, düşük DCR ve düşük sıcaklık artışı sunar. Güç ve sinyal devrelerindeki elektromanyetik gürültüyü etkili bir şekilde ortadan kaldırır.Farklı düzenleme gereksinimlerine uygun olarak birden fazla PCB montaj kapakları mevcuttur. Çalışma sıcaklık aralığı: -40 °C'den +105 °C'ye kadar. AC / DC ve DC / DC hat gürültüsü bastırma, iletişim sistemleri, otomotiv elektroniği, LCD / PDP TV'leri ve bilgisayar çevre cihazlarında yaygın olarak kullanılır.

• 1.5A'dan 18A'ya kadar
• 1mH'dan 120mH'ya kadar ikili boğulma
• Mekanik Dayanıklılığı
• 100KHz'den 3MHz'e kadar ortak mod rezonansı
• Yüksek güvenilirlik ve değişken PCB montajı
• Düşük direnç ve sıcaklık artışı

• DC/DC, AC/DC hattı gürültüsünü bastırma
• İletişim sistemi
• Otomotiv Sistemleri
• LCD/PDPTelevizyonlar
• Bilgisayar Periferik Ekipmanı FCC VCCI CISPR FTZ, vb. standartlarına uygun, güç ve sinyal devresinin elektromanyetik gürültüsünü ortadan kaldırır.

• İndüktans toleransı %50 ila %30 arasında
• Maksimum çalışma voltajı: 40°C'de 250V
• IDC Max: AC/DC akımı A @40°C
• Hi-Pot 1500Vac sarma 3S sarma.
• İndüktansa testi: 10KHz 0.1V HP4284A
• RDC: QuadTech 1880 Milliohmmeter
• Yüksek artış akımı Max 10ms: 20X IDC
• Çalışma sıcaklığı: -40°C - +105°C
• Depolama sıcaklığı: -40°C°C - +105°C°C
• Lehimleme ısısına direnç: 10 saniye boyunca 260°C

S: Bu ürün hangi EMI standartlarına uyuyor?

A: TRF serisi ortak mod boğazları, FCC, VCCI, CISPR ve FTZ de dahil olmak üzere uluslararası EMI standartlarına uyuyor.Ürünlerinizin emisyon uyumluluk testlerini geçmesine yardımcı olurlar ve güç ve sinyal hatlarında elektromanyetik müdahaleyi azaltırlar..

S: 100KHz-3MHz ortak mod rezonans frekansının önemi nedir?

A: Ortak mod boğazları, rezonans frekansının yakınında en yüksek ortak mod impedansını sağlar ve optimal gürültü bastırma sağlar.100KHz-3MHz rezonans frekans aralığı, anahtarlama güç kaynaklarının ve dijital devrelerin ana yönetilen EMI frekans bantlarını kapsarKritik frekans aralıklarındaki etkili ortak mod gürültü hafiflemesini sağlar.

S: +50%/-30% indüktans toleransı seçimi nasıl etkiler?

A: Bu tolerans aralığı, gerçek indüktansın nominal değerden% 50'ye kadar daha yüksek veya% 30'a kadar daha düşük olabileceği anlamına gelir.İndüktansın tam sıcaklık ve çalışma akımı aralığında minimum filtreleme gereksinimlerini karşıladığını sağlamakÖnemli tasarımlarda yeterli boşluk sağlamanızı öneririz.
