TR Serisi Toroidal bobinler, yüksek frekans uygulamaları için indüktörler, Bobin Güç İndüktörleri

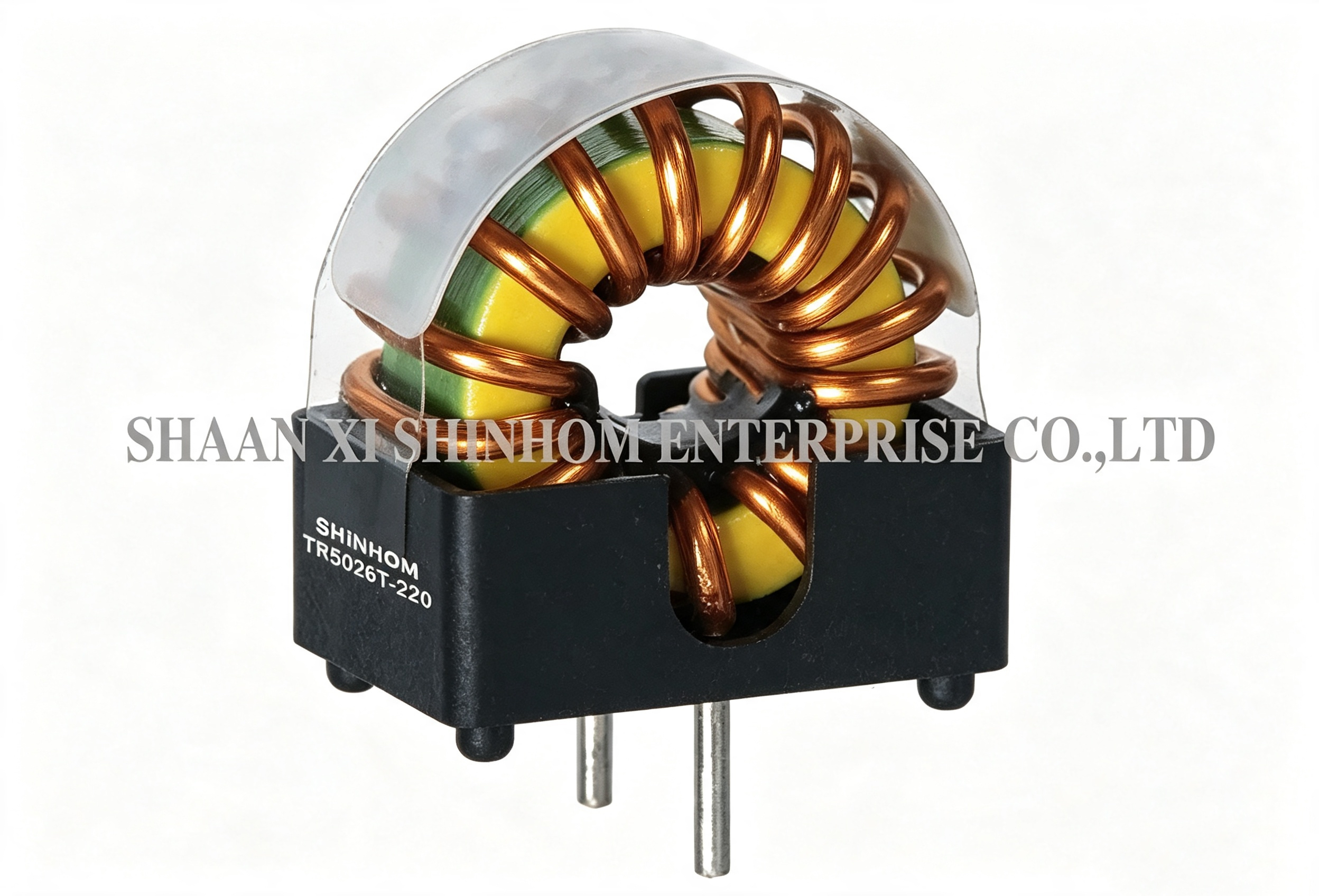

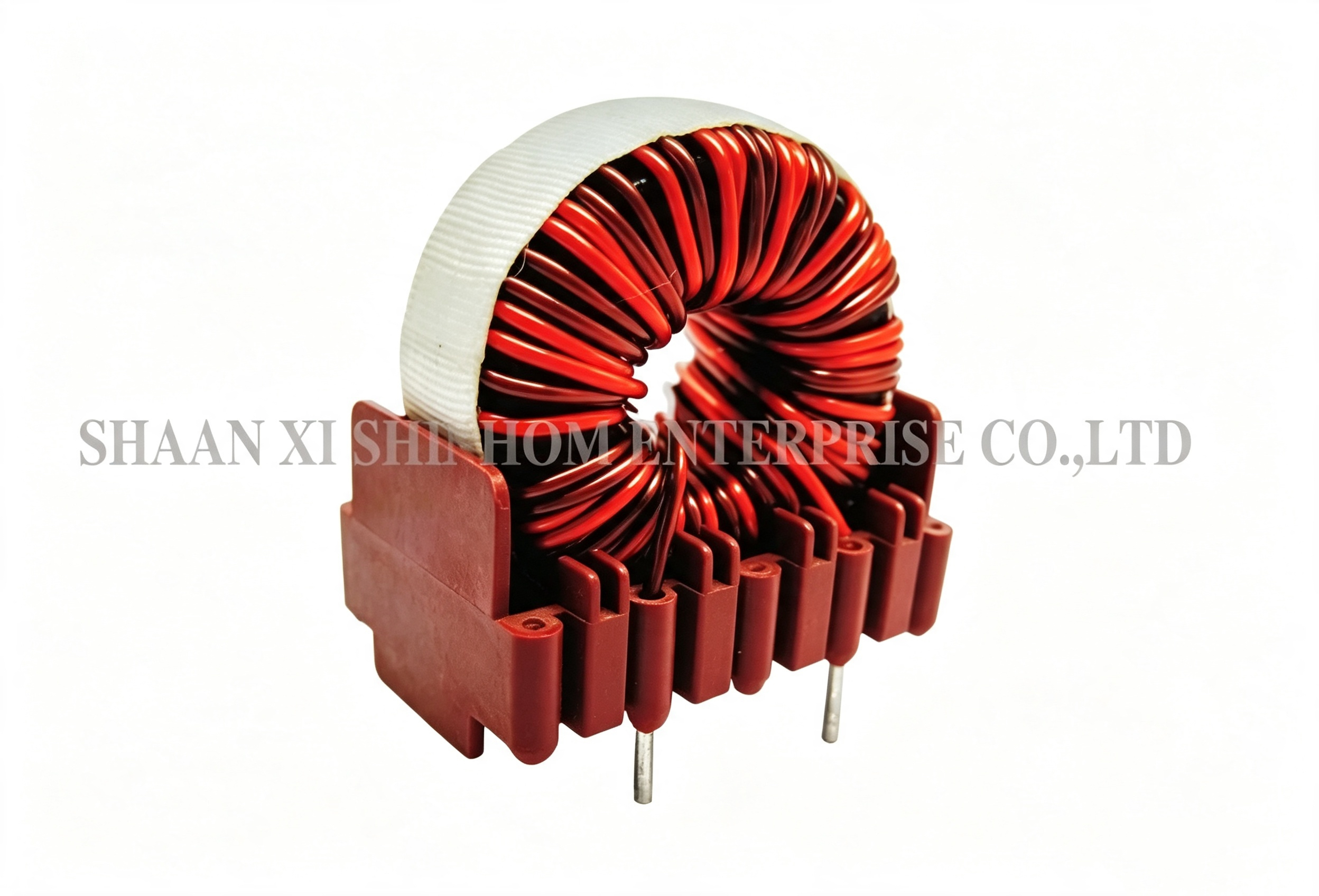

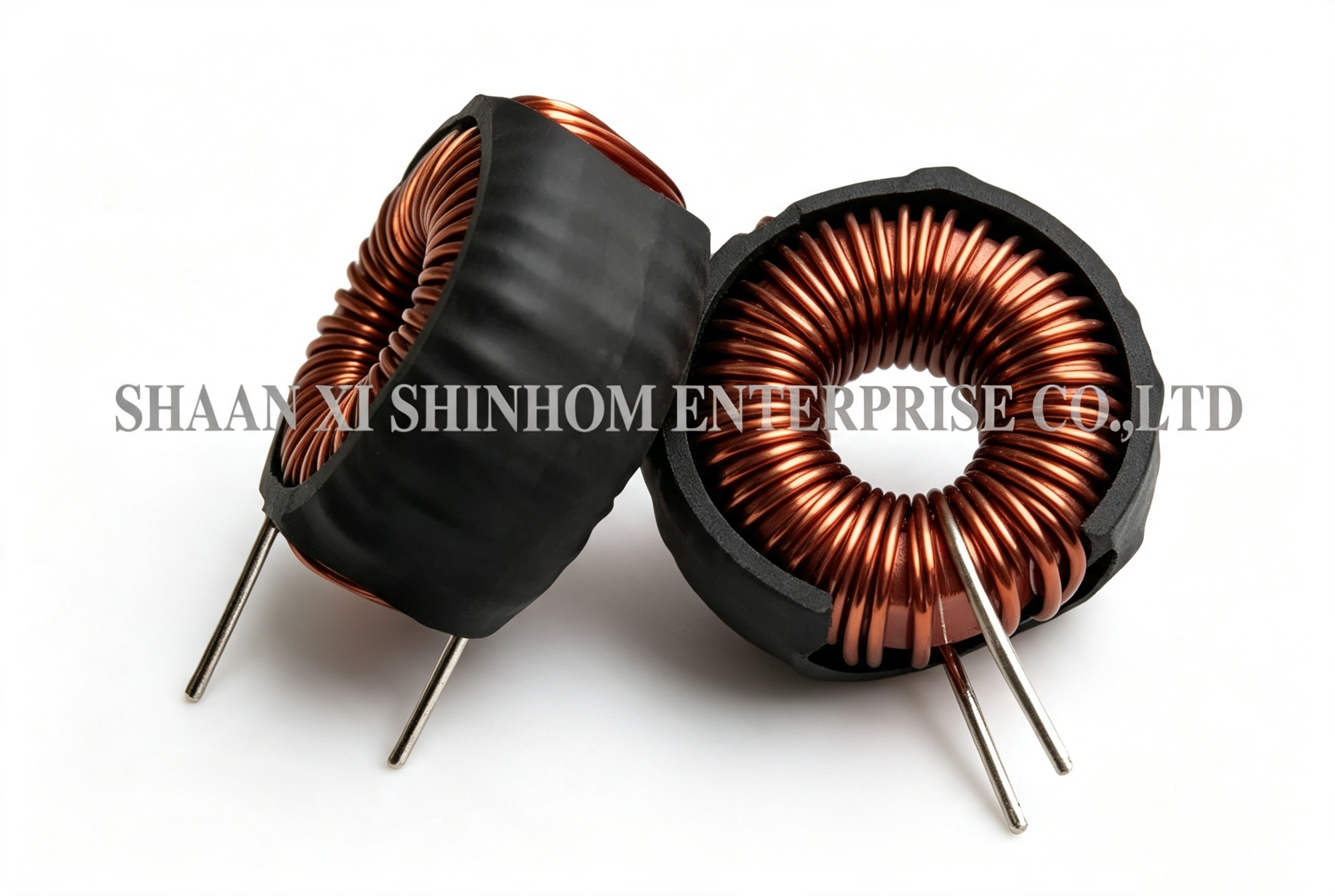

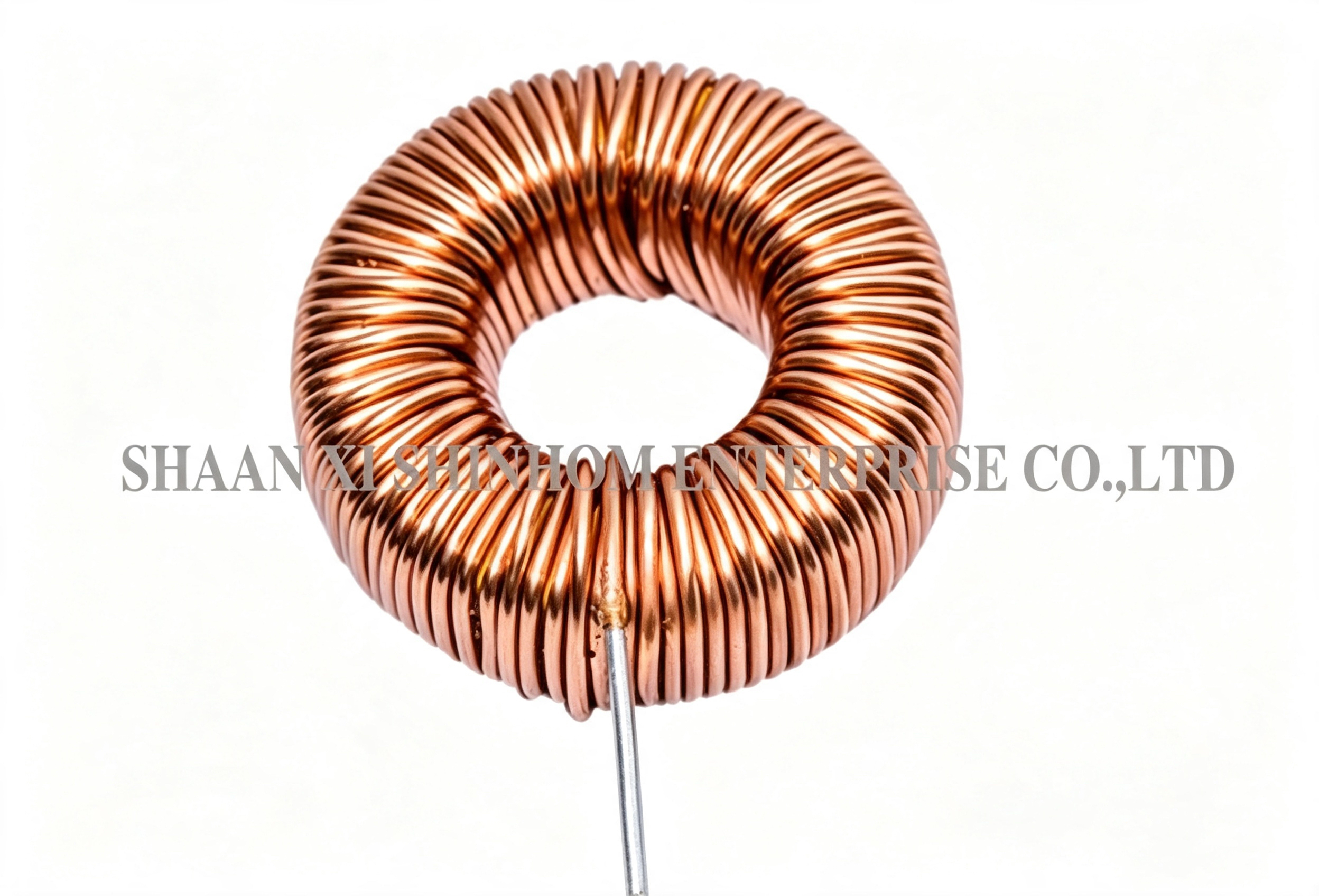

TR serisi toroidal şok / güç indüktörü, yüksek frekanslı anahtarlamalı güç kaynakları ve elektronik ekipmanlar için tasarlanmıştır. Yüksek frekanslarda düşük kayıp ve mükemmel EMI bastırma performansı sunar. Ürün, son derece düşük kaçak akı ile toroidal bir çekirdek yapısı kullanır, bu da elektromanyetik girişimi etkili bir şekilde azaltır. MPP, High Flux, Sendust / Karbonil Demir ve Demir Tozu çekirdekleri dahil olmak üzere, farklı frekans ve güç gereksinimlerine uygun çok sayıda çekirdek malzeme seçeneği mevcuttur. Hem SMD hem de delikli (through-hole) paketler desteklenir. Düşük profilli tasarım yerden tasarruf sağlar. Anahtarlamalı güç kaynakları, güç hattı filtreleme, EMI/RFI bastırma ve çeşitli yüksek frekanslı elektronik cihazlarda yaygın olarak kullanılır.
Özellikler
- Yüksek frekans ve düşük kayıp
- Toroidal indüktör
- Mükemmel EMI bastırıcı için
- Küçük profil
- Yüksek akım
- Düşük direnç
- MPP, hi-flux, sendust/RF karbonil ve demir tozu çekirdek
- SMT ve düşük profil mevcuttur
- RoHS uyumlu (Pb içermeyen) versiyonlar mevcuttur
- İyi frekans karakteristiği
Uygulamalar
- Çeşitli anahtarlamalı güç kaynakları ve yüksek frekanslı elektronik ekipmanlarda yaygın olarak kullanılır
- Güç hattı filtreleme, anahtarlamalı güç kaynakları için EMI/RFI
Teknik Özellikler
- Anma gerilimi: AC/DC 250V
- Dayanım gerilimi seviyesi: AC 2KV, 1 dakika
- İzolasyon direnci: DC 500V, 100ohm, min
- İzolasyon seviyesi: B (130°C)
- Çalışma sıcaklığı aralığı: -25°C - 85°C
- Minimum indüktans aralığı: 4.7uH-20mH 1kHz
- Anma akımı aralığı: 0.2-30A
Ürün Açıklaması
| Toroid çekirdek verileri |
BOBİN FORMU BOYUTLARI (mm) |
| TİP |
OD |
ID |
H |
KÜTLE (G) |
| T3.0 |
3.05 |
1.27 |
1.27 |
0.04 |
| T3.9 |
3.94 |
2.24 |
1.3 |
0.05 |
| T3.9/2 |
3.94 |
2.24 |
2.0 |
0.07 |
| T4.0 |
4.0 |
2.4 |
1.6 |
0.06 |
| T5.8 |
5.84 |
3.05 |
1.52 |
0.1 |
| T5.8/3 |
5.84 |
3.05 |
3.0 |
0.3 |
| T6.3 |
6.3 |
3.8 |
2.5 |
0.2 |
| T9.5 |
9.53 |
4.75 |
3.17 |
0.8 |
| T10 |
10.0 |
6.0 |
4.0 |
0.9 |
| T12.5 |
12.5 |
7.5 |
5.0 |
1.8 |
| T13.3 |
13.3 |
8.3 |
5.0 |
1.8 |
| T14 |
14.0 |
9.0 |
5.0 |
2.0 |
| T15 |
15.0 |
10.4 |
5.3 |
2.4 |
| T16 |
16.0 |
9.6 |
6.3 |
3.7 |
| T17 |
17.0 |
10.7 |
6.8 |
4.4 |
| T20/7 |
20.0 |
10.0 |
7.0 |
7.6 |
| T22 |
22.1 |
13.7 |
6.35 |
6.8 |
| T23/8 |
22.6 |
14.7 |
7.6 |
8.1 |
| T23/9 |
22.6 |
14.7 |
9.2 |
9.8 |
| T25/10 |
25.3 |
14.8 |
10.0 |
16 |
| T25/12 |
25.3 |
14.8 |
12.0 |
19 |
| T25/15 |
25.3 |
14.8 |
15.0 |
24 |
| T25/20 |
25.3 |
14.8 |
20.0 |
33 |
| T29 |
29.5 |
19.0 |
14.9 |
27 |
| T30 |
30.5 |
20.0 |
12.5 |
25 |
| T34/10 |
34.0 |
20.5 |
10.0 |
27 |
| T34/12.5 |
34.0 |
20.5 |
12.5 |
33 |
| T36 |
36.0 |
23.0 |
15.0 |
43 |
| T40 |
40.0 |
24.0 |
16.0 |
61 |
| T42 |
41.8 |
26.2 |
12.5 |
48 |
| T50 |
50.0 |
30.0 |
20.0 |
118 |
| T58 |
58.3 |
40.8 |
17.6 |
115 |
| T100 |
102 |
65.8 |
15.0 |
330 |
SMD güç indüktörü ve diğer birçok indüktör sağlayabiliriz
Not:
RoHS, ISO9001 sertifikaları aldık. Kaliteli ve düşük fiyatlı ürünlerimiz yüksek prestijle daha fazla müşteri çekti. Ürünlerimizle ilgileniyorsanız, lütfen ne tür ürünlere ihtiyacınız olduğunu ve daha fazla bilgiyi bize bildirin. İhtiyaçlarınıza göre numune tedarik edebiliriz.
SSS
S: TR serisi için hangi çekirdek malzemeleri mevcuttur? Nasıl seçilir?
C: TR serisi beş çekirdek malzeme seçeneği sunar: MPP (Molibden Permalloy Tozu), High Flux, Sendust, Karbonil Demir ve Demir Tozu. MPP, en düşük kayıp ve en iyi sıcaklık kararlılığını sunar, yüksek frekanslı, yüksek hassasiyetli uygulamalar için uygundur. High Flux, yüksek doygunluk yoğunluğuna sahiptir, yüksek güçlü uygulamalar için uygundur. Sendust, iyi bir maliyet-performans sunar. Karbonil Demir, mükemmel yüksek frekans özelliklerine sahiptir. Demir Tozu en düşük maliyetlidir. Seçim, çalışma frekansı, güç ve maliyet gereksinimlerine dayanmalıdır.
S: SMD ve delikli paketler arasında nasıl seçim yapılır?
C: SMD paket otomatik SMT üretim hatları için uygundur, yüksek hacimli üretim için idealdir. Delikli paket dalga lehimleme için uygundur, kolay manuel lehimleme ve prototipleme sağlar. Lütfen PCB tasarımınıza ve üretim sürecinize göre seçim yapın.
S: 0.2A ila 30A arasındaki anma akımı nasıl seçilir?
C: Seçim yaparken, maksimum çalışma akımının en az 1.2 ila 1.5 katı kadar bir anma akımı seçmenizi öneririz. Bu, çekirdek doygunluğunu önlemek için yeterli marj sağlar, bu da filtreleme performansını düşürür. Ayrıca, bileşen sıcaklığının 85°C üzerini aşmamasını sağlamak için yüksek sıcaklıklarda akım düşüşünü de göz önünde bulundurun.
