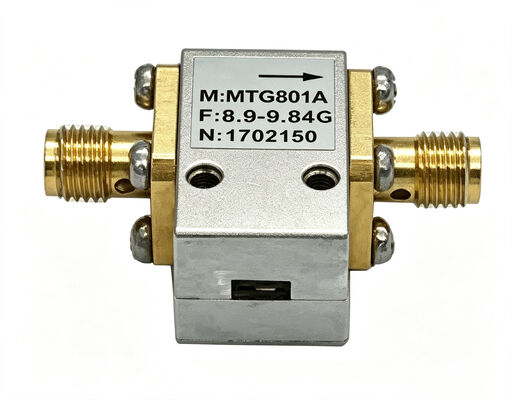

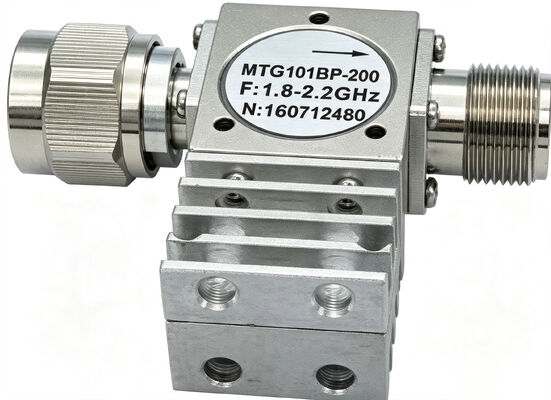

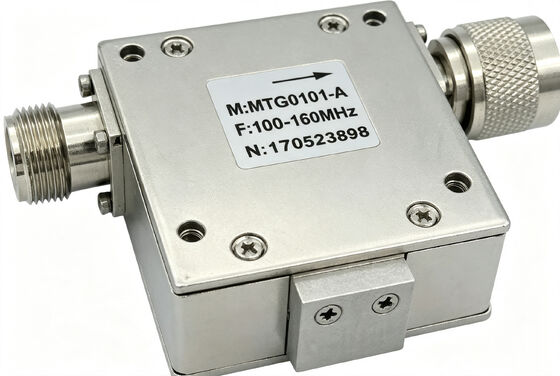

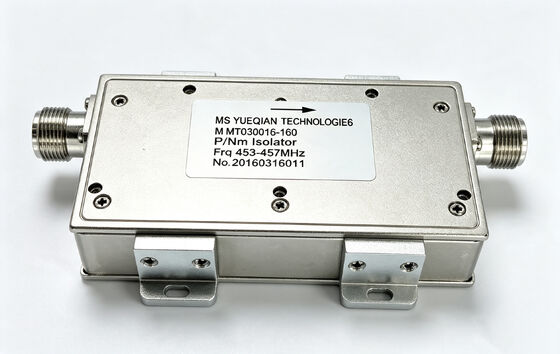

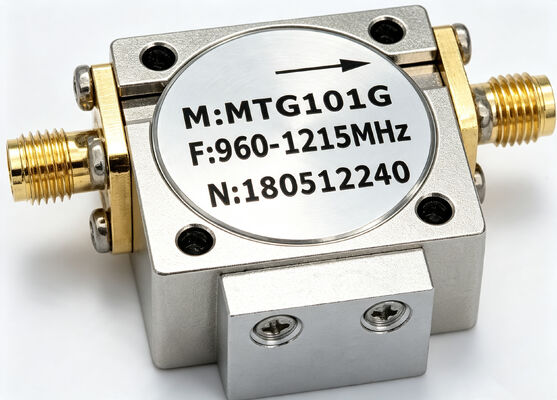

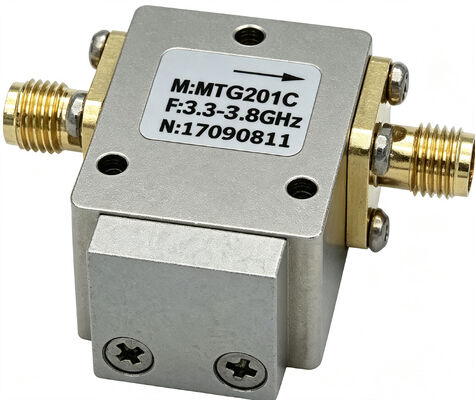

RF izolatörleri ve dolaşım sistemleri düşük yerleştirme kaybı kablosuz iletişim ve radar sistemleri için yüksek izolasyon

RF izolatörleri ve sirkülatörleri0.1GHz ila 40GHz geniş bir frekans aralığını kapsar. Ferrit malzeme ve mikroşerit / dalga kılavuzu / koaksiyel yapı tasarımları kullanır. Düşük ekleme kaybı (0.2dB kadar düşük), yüksek izolasyon (23dB'ye kadar) ve mükemmel VSWR (1.15 kadar düşük) sunar. Ürünler yüksek güç işleme kapasitesi sunar (ortalama güç 2000W'a kadar, tepe gücü 10000W'a kadar). SMA, N, L29 ve 2.92mm dahil olmak üzere birden fazla RF konektör arayüzüyle uyumludurlar. Kablosuz iletişim baz istasyonlarında, radar sistemlerinde, test ve ölçüm ekipmanlarında, uydu iletişiminde ve 5G iletişiminde yaygın olarak kullanılırlar.

Özellikler

• Frekans aralığı – 0.1-40GHz
• Ekleme kaybı – 0.2dB kadar düşük
• İzolasyon – 23dB'ye kadar
• VSWR – 1.15 kadar düşük
• Yüksek güç işleme – 2000W'a kadar
• Birden fazla konektör seçeneği – SMA/N/L29/2.92mm
• Geniş çalışma sıcaklığı – -55°C ila +85°C
• Birden fazla yapı tipi – mikroşerit, dalga kılavuzu, koaksiyel

Ürün Spesifikasyonu Seçim Tablosu

Uygulamalar

• Kablosuz iletişim baz istasyonları
• Radar sistemleri
• Test ve ölçüm ekipmanları
• Uydu iletişimi
• 5G iletişim sistemleri
• Mikrodalga bileşenleri
• RF ön uç modülleri

SSS

S: Bir izolatör ile bir sirkülatör arasındaki fark nedir?

C:Bir izolatör, bir portu eşleşmiş bir yüke sonlandırılmış üç portlu bir cihazdır. Sinyal yalnızca tek yönde hareket edebilir. Sinyal kaynağını yansıyan güç hasarından korumak için kullanılır. Bir sirkülatör, sinyalin saat yönünde veya saat yönünün tersine sıralı olarak hareket ettiği üç portlu bir cihazdır (1→2→3→1). Paylaşımlı verici/alıcı antenler gibi uygulamalar için kullanılabilir. Her iki cihaz da ferrit malzemenin karşılıklı olmayan özelliklerine dayanarak çalışır.

S: İzolatörler/sirkülatörler için frekans aralığı nasıl seçilir?

C: Seçim, sistemin çalışma frekansına dayanmalıdır. Ürün serisi 0.1-40GHz'i kapsar, hem dar bant (bant genişliği 10-200MHz) hem de geniş bant/tam bant türlerinde mevcuttur. Dar bant modeller daha düşük ekleme kaybı ve daha yüksek izolasyon sunar. Geniş bant modeller daha geniş bir frekans aralığını daha esnek seçimle kapsar. Sistemin gerçek çalışma frekans bandına ve bant genişliği gereksinimlerine göre seçim yapmanızı öneririz.

S: Ekleme kaybı ve izolasyonun sistem üzerindeki etkisi nedir?

C: Ekleme kaybı, sinyalin cihazdan geçerken oluşan güç kaybını ifade eder. Düşük olması daha iyidir (tipik değerler 0.2-0.6dB). Sistem kazancını ve güç tüketimini doğrudan etkiler. İzolasyon, ters sinyallerin zayıflamasını ifade eder. Yüksek olması daha iyidir (tipik değerler 18-23dB). Sinyal kaynağının koruma seviyesini ve verici/alıcı izolasyonunun etkinliğini doğrudan etkiler.

S: Yüksek güçlü izolatörler/sirkülatörler ne kadar güç işleyebilir?

C: Bu seri, ortalama güç 2000W'a ve tepe güç 10000W'a kadar (darbe koşulları altında) yüksek güçlü modeller sunar. Belirli güç işleme kapasitesi frekansa, bant genişliğine, konektör tipine ve ısı dağılımı koşullarına bağlıdır. Yüksek güçlü modeller genellikle N tipi veya L29 konektörler kullanır ve soğutucularla donatılmıştır.
