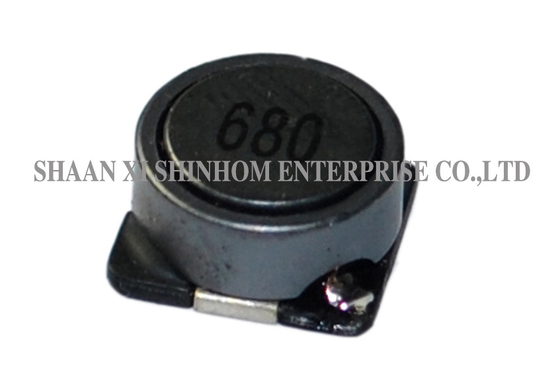

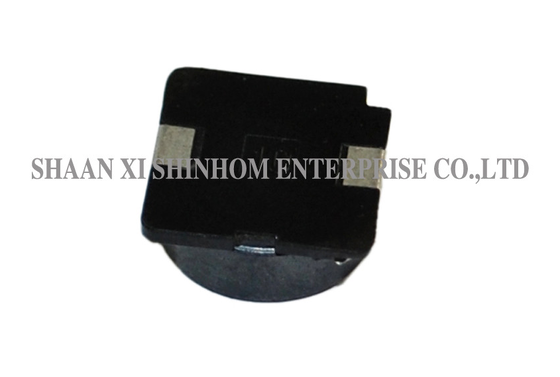

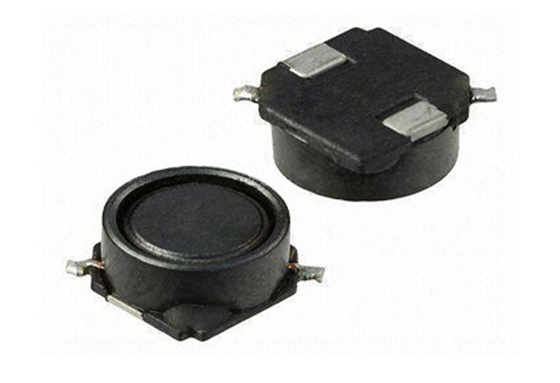

Yüksek Akım SMD Korumalı Bobin SDRH12565/12575 Serisi LCD TV'ler ve Cep Telefonları için Düşük DCR

BuSDRH12565/12575 serisimanyetik kalkanlı SMD güç indüktörümanyetik kalkan yapısıEMI'yi etkili bir şekilde azaltan, yüksek yoğunluklu PCB düzenleri ve alan kısıtlı uygulamaları için uygun hale getiren yüksek akım kapasitesi6.2ADüşük DCR, yüksek dönüşüm verimliliğini sağlar.Video kayıt cihazları,LCD TV'ler,cep telefonları,dizüstü bilgisayarlar,PDAlar,Elektronik saatler,DC-DC anahtarlama güç kaynakları,Açık Açık Ekipmanları, veFlash programcılarıTüketici elektroniği ve ofis otomasyonu uygulamalarında.

Özellikleri

• Manyetik kalkan yapısı ️ düşük EMI
• İsimlendirilmiş akım ≤ 6.2A
• Düşük DCR
• Yüksek güvenilirlik
• Çalışma sıcaklığı -40°C - +105°C
• Depolama sıcaklığı: -40°C - +105°C
• Lehimleme yöntemi ️ buhar fazı / kızılötesi geri akış
• Lehimleme ısı direnci 260°C / 10 saniye

Başvurular

• Video kaydedici (VCR) güç kaynakları
• LCD TV güç kaynakları
• Cep telefonu güç yönetimi
• Dizüstü bilgisayar ana kartı güç kaynağı
• PDA güç kaynakları
• Elektronik saat ve saat güç kaynakları
• DC-DC anahtarlama güç kaynakları
• OA ekipmanları ve flash programcılar

Sınav ekipmanı ve koşulları:

·Indüktör testi: HP4284A (Eşit kabul edilebilir)
DCR: QuadTech 1880 Milliohmmeter
IDCMax akımı başlangıç değerine göre % 10 azalmıştır.
·İşleme sıcaklığı: -40°C - +105°C
·Doldurma sıcaklığı: -40°C - +105°C
·Lütleme yöntemleri: Buhar Fazı, Kızılötesi Geri Akış
·Leğenme ısıya direnç: 10 saniye boyunca 260°C
·Yargılayıcıya direnç: MIL-STD-202E'ye uygun

Not: Ürün özellikleri özelleştirilebilir.
