Hall Efekti Akım Sensörü HBC-X Serisi 50A SMPS ve Değişken Frekans Sürücüleri için Galvanik Izolasyon

müzakere
MOQ
Pazarlık edilebilir
fiyat

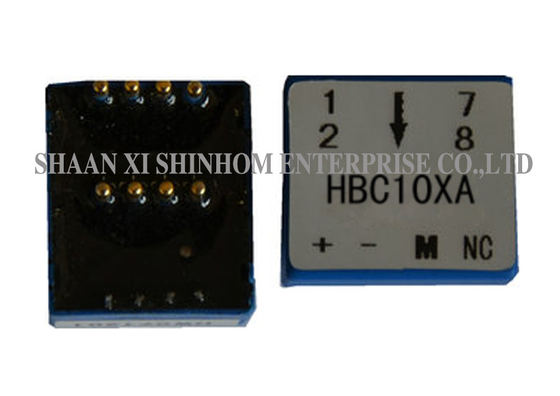

Hall Effect Current Sensor HBC-X Series 50A Galvanic Isolation for SMPS and Variable Frequency Drives
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Besleme gerilimi: ±15V ±5%
Nominal Giriş: 0A ~ 50A
Nominal Çıkış: 10mA ±%0,5,25mA ±%0,5,
Kurulum: PCB Montajı
Ofset Akımı: ≤±0,25mA
Özelleştirilmiş: Evet
Vurgulamak:

Hall Efekti Akım Sensörü 50A

,

Galvanik izolasyon akım sensörü

,

HBC-X Serisi SMPS Sensörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: HBC-X
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması

HBC-X serisi kapalı döngü Hall etkisi akım sensörü, bir kapalı döngü (kompanzasyon) prensibi kullanır ve birincil ve ikincil devreler arasında elektriksel izolasyon sağlar. 0-50A ölçüm aralığında DC, AC veya darbe akımlarını doğru bir şekilde ölçer. Ürün DC ±15V±5% besleme voltajına sahiptir. epoksi döküm gövde mükemmel neme, toza ve yalıtıma karşı koruma sağlar. yüksek doğruluk, mükemmel doğrusallık ve çeşitli düşük sıcaklık sürüklenmesi ve çeşitli yüksek harici parazit reddi sunar. Optimize edilmiş tepki süresi, ekleme kaybı olmaması, düşük güç tüketimi ve çeşitli özelleştirme desteği özelliklerine sahiptir. inverterler, UPS ve çeşitli fotovoltaik akım algılama ve çeşitli anahtarlamalı güç kaynakları ve çeşitli değişken frekanslı sürücüler ve çeşitli yeni enerji uygulamaları alanlarında yaygın olarak kullanılır.ÖzelliklerÖlçüm aralığı – 0-50A

Besleme voltajı – DC ±15V ±5%

  • Ölçüm prensibi – kapalı döngü Hall etkisi
  • İzolasyon – birincil ve ikincil arasında elektriksel izolasyon
  • Döküm işlemi – epoksi reçine
  • Doğruluk – yüksek doğruluk
  • Doğrusallık – mükemmel
  • Ölçüm türü – DC / AC / darbe
  • Uygulamalar
  • Inverter uygulamaları

AC/DC değişken hızlı sürücü

  • Kesintisiz Güç Kaynakları (UPS)
  • Anahtarlamalı Güç Kaynakları (SMPS)
  • Fotovoltaik (PV) akım uygulamaları
  • Yeni Enerji Birleştirici Kutu Ölçümü
  • Otomobil Kablo ile Kontrol uygulaması
  • Elektrikli araç şarj ekipmanı akım algılama
  • Ev aletleri frekans dönüşümü Elektromanyetik su ısıtıcısı akım ölçümü
  • ELEKTRİKSEL VERİLER:
  • HBC10XA

HBC20XA

HBC30XA HBC50XA Nominal giriş akımı 10
Nominal çıkış voltajı 30 60 A Test akım aralığı 1000
40 60 100 150 Ω 1000
1000 2500 2500 T İkincil sargı direnci 60
60 150 150 Ω Nominal çıkış akımı 10±0.5%
20±0.5% 20±0.5% Besleme voltajı Besleme voltajı Besleme voltajı ≤±0.2
V Ofset akımı ≤±0.25
mA Ofset akımı Sürüklenmesi ≤±0.2
mA Doğrusallık ≤±0.2
%FS Sınıf ≤±0.7
% di/dt ＞50
A/µS Tepki süresi ＜1
µS Bant genişliği DC～200
KHZ İzolasyon voltajı 2.5
KV Çalışma Sıcaklığı -40～+85
℃ Depolama Sıcaklığı Çevrim
℃ Çevrimler Çevrim
Nominal giriş akımı

Nominal giriş akımı

IPN[A]

Nominal çıkış voltajı

VOUT[V]

Birincil DCR[mΩ]

Birincil endüktans

 [uH]

Tek faz

1
±10(±20,±30,±50) 2.5±0.625 0.05 0.025 Notlar: Ürün özellikleri özelleştirilebilir SSS
2.5±0.625 0.20 0.025 4 ±2.5(±5,±7.5,±12.5)
2.5±0.625 1.00 0.025 üç fazlı 1
±10(±20,±30) 2.5±0.625 0.05 0.025 Notlar: Ürün özellikleri özelleştirilebilir SSS

Hall Efekti Akım Sensörü HBC-X Serisi 50A SMPS ve Değişken Frekans Sürücüleri için Galvanik Izolasyon

S: Epoksi dökümün avantajları nelerdir?

C: Epoksi reçine döküm, mükemmel neme, toza ve yalıtıma karşı koruma sağlar. Sensörün çeşitli zorlu ortamlarda uzun süreli kararlı çalışmasını sağlar, mekanik mukavemeti ve titreşim direncini artırır.

S: Bu sensörün besleme voltajı nedir?

C: Besleme voltajı

DC ±15V ±5%

'dir. Geniş voltaj aralığı, sistem entegrasyonunu kolaylaştıran çeşitli endüstriyel güç kaynağı sistemleri için uygundur.S: Ekleme kaybı olmaması ve düşük güç tüketiminin avantajları nelerdir?C:

Ekleme kaybı olmaması

, test edilen devrenin sensörden etkilenmemesini sağlayarak orijinal devre verimliliğini korur. Düşük güç tüketimi, sensörün kendi kendine ısınmasını azaltır, uzun süreli kararlılığı iyileştirir ve sistem enerji tüketimini azaltır.
