İnvertörler ve Kaynak Güç Kaynakları için 125A Hall Etkili Akım Sensörü HBC125LAH Serisi

müzakere
MOQ
Pazarlık edilebilir
fiyat

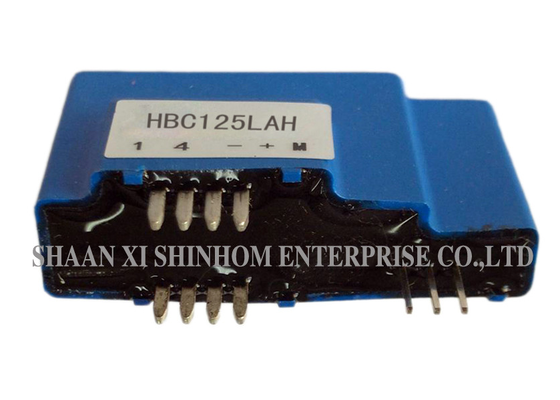

125A Hall Effect Current Sensor HBC125LAH Series for Inverters and Welding Power Supplies
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Besleme gerilimi: ±12V ~ ±15V(±%5)
Nominal Giriş: 125A
Nominal Çıkış: 125mA±0,5%
Tip: Salon Tipi
Sertifika: CE
Çıkış Sinyali Türü: Analog çıkış
Vurgulamak:

125A Hall Etkili akım sensörü

,

İnvertörler için Hall Etkili sensör

,

Kaynak güç kaynakları için akım sensörü
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: HBC125LAH
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması
HBC125LAH Serisi Hall Etkili Akım Sensörü

HBC125LAH serisi açık döngü Hall etkili akım sensörü, primer ve sekonder devreler arasında elektriksel yalıtım sağlayarak Hall etkisi ölçüm prensibine dayanır. DC ve AC akımlarını doğru bir şekilde ölçer, anma akımı 125A ve anma çıkış akımı 125mA ±%0.5 değerindedir. Ürünün besleme gerilimi ±12 ila ±15V (±%5)'tir. yüksek doğruluk ve kolay kurulum sunar. Çalışma sıcaklığı: -25 ila +85°C. UL94-V0 alev geciktirici standartlarına ve RoHS çevre gereksinimlerine uygundur. Yaygın olarak anahtarlamalı güç kaynakları (SMPS), kesintisiz güç kaynakları (UPS), değişken frekanslı kontrol ekipmanları, inverterler, pille çalışan uygulamalar, AC değişken hızlı sürücüler, servo motor sürücüleri, DC motor sürücü statik dönüştürücüler ve kaynak güç kaynaklarında kullanılır.

Özellikler:
  • Çalışma akımı: 125A
  • Güç kaynağı: ±12V ~ ±15V(±%5)
  • Anma çıkış akımı: 125mA ±%0.5
  • Yüksek doğruluk sınıfı
  • Kolay montaj
  • Çalışma sıcaklığı: -25 ila +85°C
  • Sertifikasyon: UL 94-V0
  • RoHS Direktifi ile uyumlu
Uygulamalar:
  • Anahtarlamalı güç kaynakları (SMPS)
  • Kesintisiz güç kaynakları (UPS)
  • Frekans kontrol cihazı
  • İnverter cihazı
  • Pille beslenen uygulamalar
  • AC değişken hızlı sürücüler ve servo motor sürücüleri
  • DC motor sürücüleri için statik dönüştürücüler
  • Kaynak uygulamaları için güç kaynakları
ELEKTRİKSEL VERİLER:
HBC125LAH
Anma giriş akımı (IPN) 125 A
Akım aralığı (IP) 0～±200 A
Yük empedansı (@IPN) ±12V(@±ADC) 14～48 Ω
±12V(@ARMS) 14～15
±15V(@±ADC) 29～70 Ω
±15V(@ARMS) 29～29
Sek. Anma akımı 125±%0.5 mA
Besleme gerilimi (VC) ±12～±15±%5 V
Statik güç tüketimi akımı (25℃ @±15V) ≤±20 mA
Dönüştürme oranı 1:1000
Sıfır akım dengesizliği ≤±0.2 mA
Elektriksel kayıp termal kayması (-40℃～+85℃) ≤±0.95 mA
Tepki Süresi ＜1.0 µs
Doğrusallık ≤±0.2 %FS
Yalıtım gerilimi (50/60HZ, 1dak) 2.5 KV
di/dt İzleme doğruluğu ＞50 A/µs
Bant genişliği (-3dB) DC…100 KHz
Bobin direnci @70℃ 35 Ω
Çalışma Sıcaklığı -40～+85 ℃
Depolama Sıcaklığı -40～+105 ℃

İnvertörler ve Kaynak Güç Kaynakları için 125A Hall Etkili Akım Sensörü HBC125LAH Serisi

Notlar:

Ürün özellikleri özelleştirilebilir

SSS

S: Açık döngü Hall etkili akım sensörünün çalışma prensibi nedir?

C: Açık döngü Hall etkili akım sensörü, Hall etkisi prensibine göre çalışır. Ölçülen akım tarafından üretilen manyetik alan Hall elemanı tarafından algılanır ve manyetik alan gücüyle orantılı bir voltaj sinyali çıkışı üretir. Primer ve sekonder arasındaki elektriksel yalıtım, doğrudan elektriksel bağlantı gerektirmeyen manyetik devre kuplajı ile sağlanır; bu da güvenlik ve güvenilirlik sunar.

S: Numune başvurusu nasıl yapılır? Teslim süresi nedir?

C: Web sitemiz veya e-posta aracılığıyla numune talebinde bulunabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modeli belirtiniz. Numuneler ücretsizdir ve 3-5 iş günü içinde kargoya verilir. Toplu sipariş teslim süresi genellikle 2-8 haftadır.
