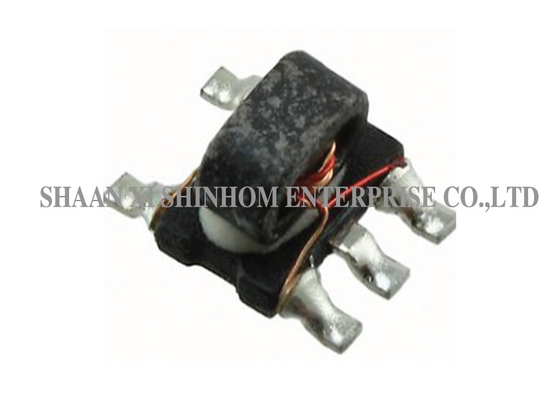

SMD Balun 75Ω VHF/UHF verici ve alıcılar için 5-3000MHz

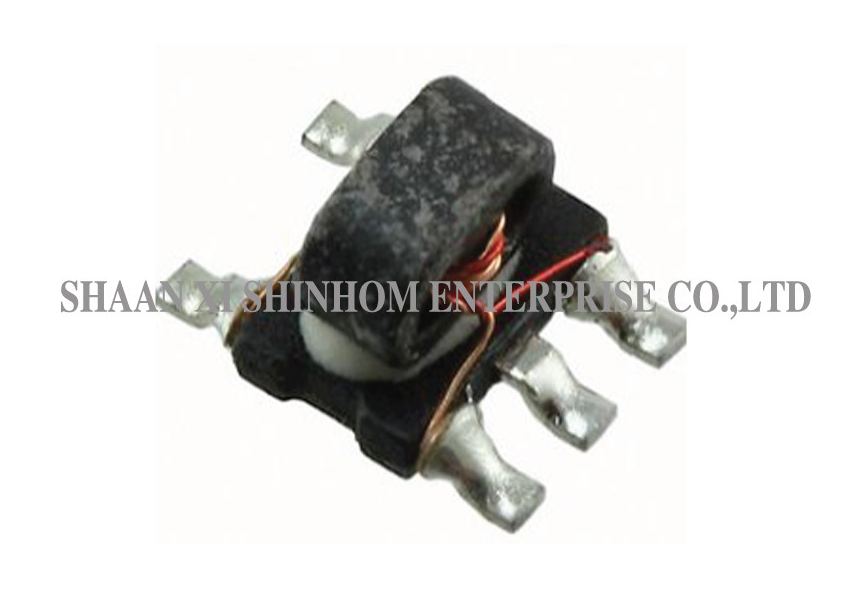

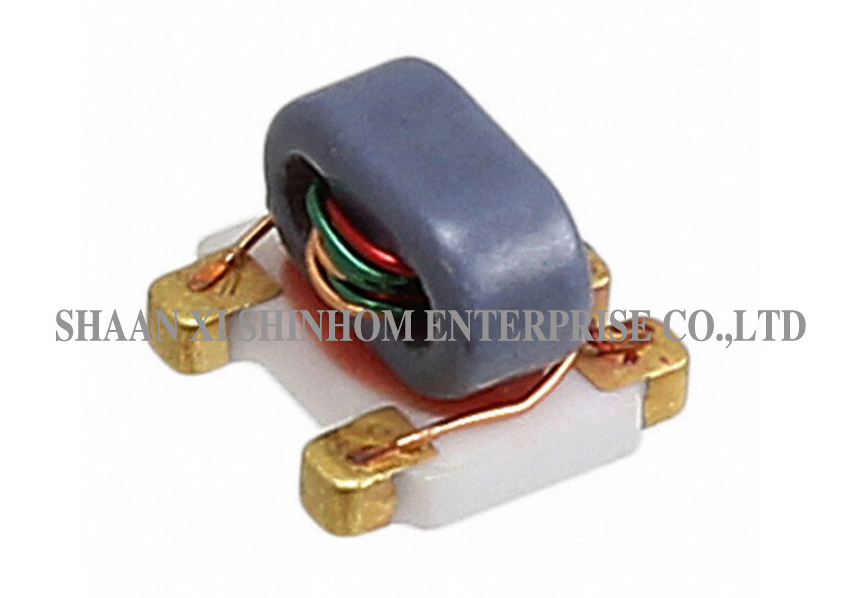

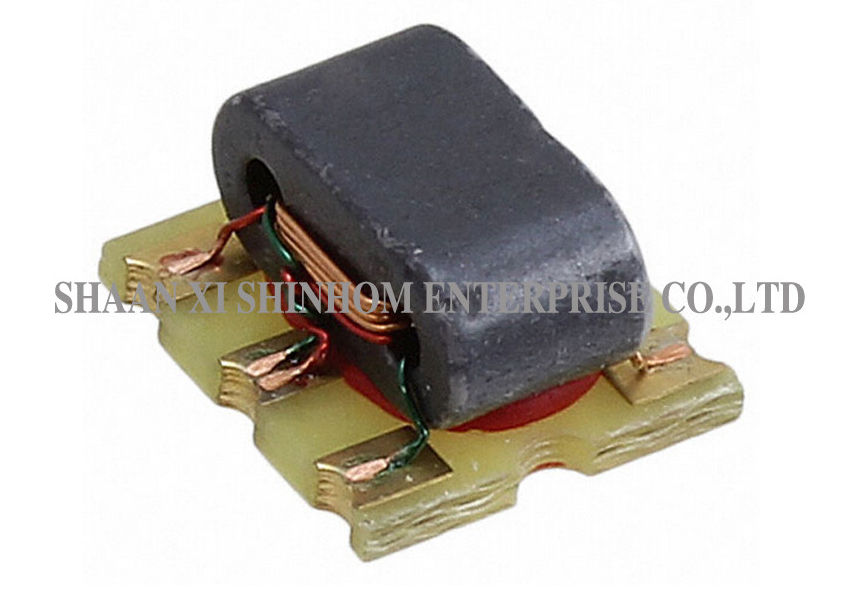

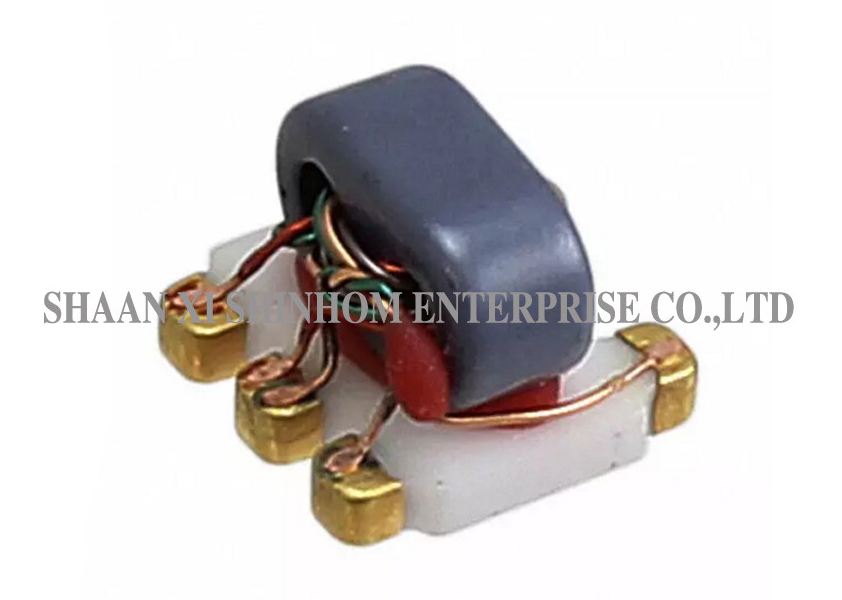

Bu SMD balun RF transformatörü emaye bakır tel sargı ve yüzeye monte paket kullanır. Empedans oranı 1:1, karakteristik empedans 75Ω ve frekans aralığı 5-3000MHzdir. RF gücü: 0.25W. DC akımı: 30mA. Bir balun transformatörü, dengeli-dengesiz sinyal dönüşümü için kullanılır, dengeli sinyalleri (diferansiyel sinyaller) dengesiz sinyallere (tek uçlu sinyaller) veya tersini dönüştürür. Geniş bant kablosuz iletişim, VHF/UHF alıcı/vericiler ve RF devrelerindeki push-pull amplifikatörlerde yaygın olarak kullanılır.

Özellikler

• Empedans oranı – 1:1

• Karakteristik empedans – 75Ω

• Frekans aralığı – 5-3000MHz

• RF gücü – 0.25W

• DC akımı – 30mA

• Sargı malzemesi – emaye bakır tel

• Paket tipi – SMD yüzeye montaj

• Çalışma sıcaklığı – -40°C ila 85°C

Uygulamalar

• Geniş bant kablosuz iletişim

• VHF/UHF alıcılar

• VHF/UHF vericiler

• Push-pull amplifikatörler

• RF ön uç modülleri

• Anten besleme ağları

• Karıştırıcılar

• Geniş bant eşleştirme ağları

ELEKTRİKSEL ÖZELLİKLER (25℃,Z=75Ω)

• Frekans: 5-3000MHz
• Çalışma sıcaklığı: -40℃ ila 85℃
• Depolama sıcaklığı: -55℃ ila 100℃

SSS

S: Bir balun transformatörünün ana işlevi nedir?

C: Bir balun transformatörü, dengeli-dengesiz dönüşüm için kullanılır, dengeli sinyalleri (diferansiyel sinyaller) dengesiz sinyallere (tek uçlu sinyaller) veya tersini dönüştürür. RF devrelerinde, karıştırıcılarda, anten beslemesinde ve geniş bant eşleştirme ağlarında yaygın olarak kullanılır.

S: 1:1 empedans oranı ne anlama gelir?

C: 1:1 empedans oranı, birincil ve ikincil empedansların eşit olduğu (her ikisi de 75Ω) anlamına gelir. Empedans dönüşümü yapmaz, yalnızca dengeli-dengesiz sinyal dönüşümü sağlar. Empedans dönüşümü gerektirmeyen ve balun dönüşümü gerektiren RF devreleri için uygundur.

S: Örnekler için nasıl başvurulur? Teslim süresi nedir?

C: Web sitemiz veya e-posta yoluyla bir örnek başvurusunda bulunabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modeli (frekans ve empedans gereksinimleri dahil) sağlayın. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 haftadır.
