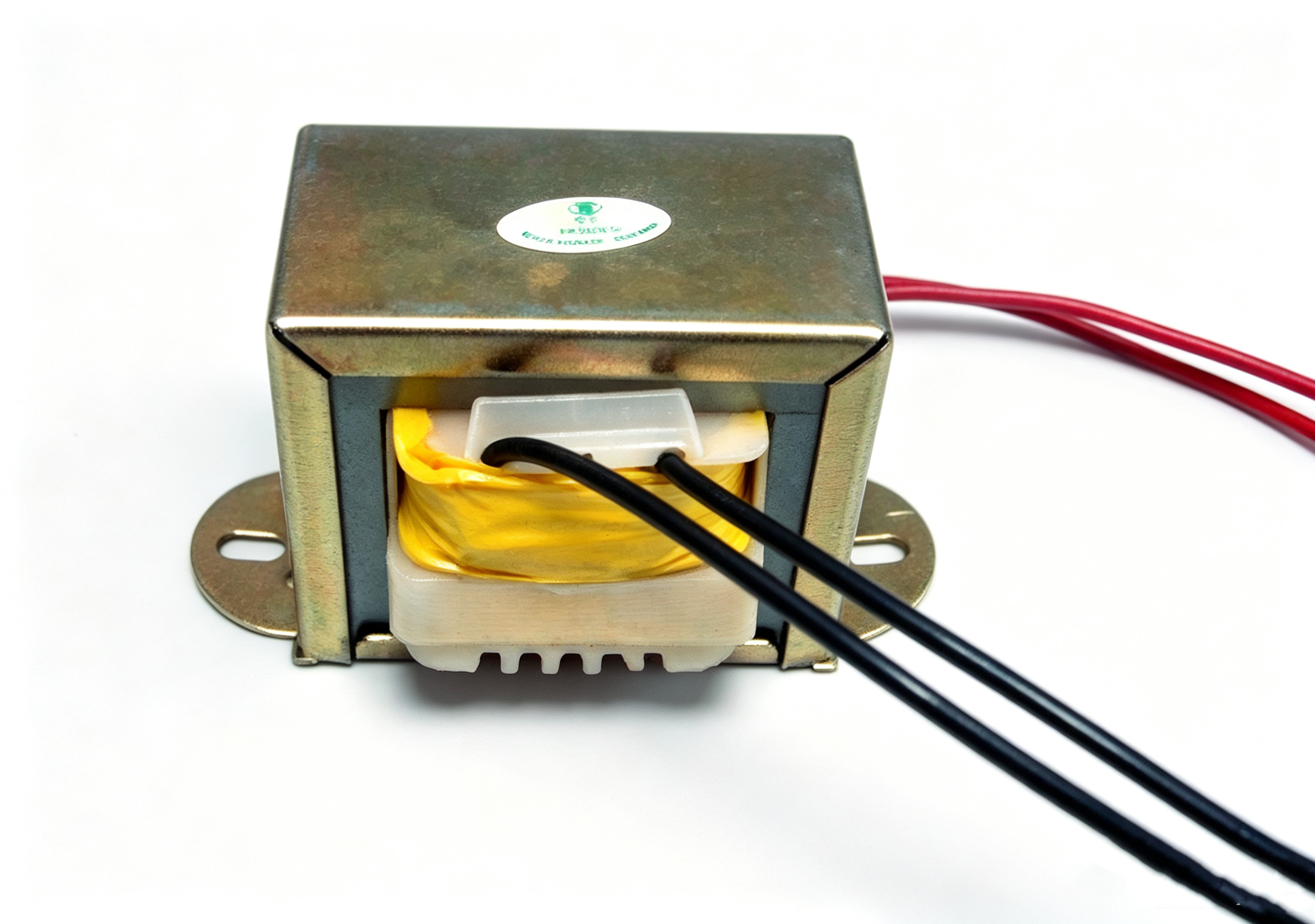

Modemler için PCB Ses İzolasyon Transformatörü 8V:80V 1.5KV

Bu...Ses transformatörüSes sistemleri ve telekom izolasyon uygulamaları için uygun olan 8V: 80V impedanslı bir PCB montaj tasarımı vardır. Voltaj testine dayanır: 1.5KV / 50Hz / 1 dakika (Birincil- İkincil- Çekir).İzolasyon direnci: ≥10MΩ (DC500V). Sıcaklık artışı: ≤30°C (not yükü, direnç yöntemi ölçümü). Bobbin modeli: 2811 SK6. Malzeme: Nylon 6/6. Ağırlık: <3g. Tel malzemesi: UL3321 Teflon (EN50306-2).Çalışma sıcaklığı: -25 ila +125°C. Depolama sıcaklığı: -25 ila +85°C. Ses sistemlerinde, telekom izolasyonunda, modemlerde ve SMD faks modemlerinde yaygın olarak kullanılır.

Özellikler

1. RoHS Direktifi ile uyumlu
2. Ses sistemlerinde yaygın olarak kullanılır
3. İzole telekomünikasyon transformatörü
4. SMD faks modem telekom transformatörleri SMD
5. Ses, UL 1950 veya EN60950 telekom transformatörünü karşılar

Elektriksel özellikler

1Impedans: Birincil (Blk-Grn) /Z/ 8V+/-10%
İkincil (Blk-Yel) /Z/80V+/-10%
2. DCR: İkincil ((Blk-Yel) 27.3V+/-10%@20°C
Birincil ((Blk-Grn) 0.83V+/-10%@20°C
3- Harekete geçirici akım: Giriş Başlangıç 3 V 1kHz, 395mA Max.
4. Hi-Pot: AC 1.5kv 50Hz bir dakika boyunca birincil ve ikincil çekirdek arasında.
AC1.5kv 50Hz, çekirdek ile ikincil arasında bir dakika boyunca. (Bir alternatif potansiyelde, bir saniye boyunca %20 daha yüksek bir potansiyel uygulanabilir. Kesme Akımı 1mA)
5. yalıtım testi: DC500VAC10MΩ min. sargılar arasında ve sargılar ve çekirdek arasında.
6Sıcaklık artışı: nominal yük için 30°C'den az, direnç yöntemi ile ölçülür.
7. Bobin türü 2811 SK6,Materyal:Nylon 6/6 ağırlığı <3g
8Kablolar: UL3321 TEFLON ((EN50306-2) uyarınca

9Çalışma sıcaklığı: -25 °C - +125 °C

10Depolama sıcaklığı: -25 ila +85°C

Başvurular

• Ses sistemleri

• Telekom izolasyonu

• Modemler

• SMD faks modemleri

• Ses sinyali yalıtımı

• Yayın ekipmanları

• İletişim ekipmanları

• PCB montajlı ses ekipmanları

Shinhom kalite kontrol politikası

Shinhom'un hayatta kalma yolu, müşteri memnuniyetini aramak, ki bu da üstün kalite, makul teslim süresi,Rekabetçi fiyatlar ve müşteri odaklı hizmetlerBu, üretilen ürünlerin müşterilerin taleplerine uygun olmasını sağlar.

Sık Sorulan Sorular

S: 8V: 80V impedansı ne anlama gelir?

A:8V: 80V, transformatörün voltaj dönüşüm oranını gösterir. Birincil giriş 8V olduğunda, ikincil çıkış 80V'dir (dönüş oranı yaklaşık 1: 10).Bu parametreler transformatörün impedans dönüşüm fonksiyonuna karşılık gelir., ses sinyali voltaj amplifikasyonu veya impedans eşleşmesi için kullanılır.

S: Teflon telinin (UL3321) avantajları nelerdir?

A:Teflon tel (UL3321) mükemmel yüksek sıcaklık direnci, kimyasal direnci ve yalıtım performansını sunar.Uzun süreli kullanım sırasında transformatörün elektrik güvenilirliğini ve çevreye uyumluluğunu sağlamak.

S: Örnekler için nasıl başvuru yapılır?

A:Web sitemizden veya e-postamızdan örnek başvuru gönderebilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi verin.Ücretsizve içinde gönderilecektir3-5 iş günüToplu sipariş için teslim süresi genellikle2- 8 hafta.
