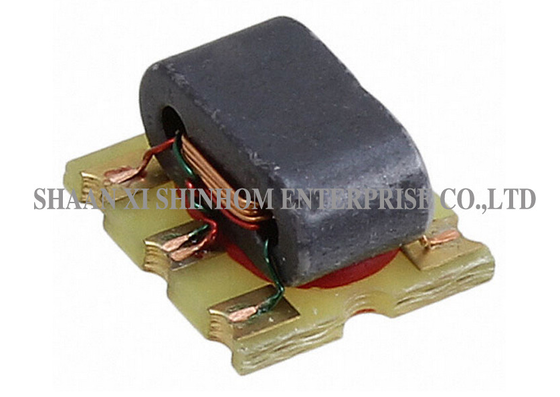

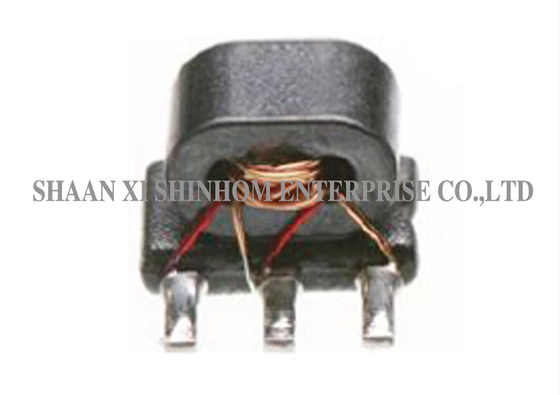

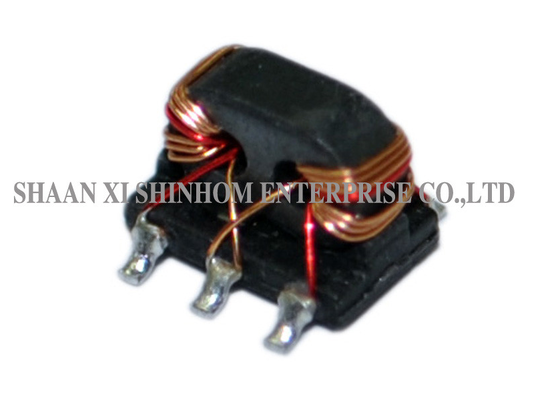

1:1 Balun Transformatörü 75Ω 0.5W 1-350MHz Push-Pull Amplifikatörler ve Anten Sistemleri için

Bu 1:1 CT SMD balun RF transformatörü geniş bant kablosuz iletişim ve RF sinyal dönüştürme uygulamaları için tasarlanmıştır, dengeli/dengesiz sinyal dönüştürme ve empedans eşleştirmesi sağlar. Ürün, SMD paketini kullanarak geniş bir frekans aralığı, düşük ana hat kaybı ve mükemmel genlik/faz denge özellikleri sunarak diferansiyel sinyal iletim kalitesini garanti eder. Orta uçlu (center-tap) tasarımı, push-pull amplifikatörler ve mikserler gibi devre topolojileri için uygundur. VHF/UHF alıcı/vericiler, anten sistemleri ve RF uygulamalarındaki geniş bant eşleştirme ağlarında yaygın olarak kullanılır. RF ön uç sinyal dönüştürme ve eşleştirme için ideal bir seçimdir.

Özellikler:

• 1: 1 CT Empedans
• 75Ω Karakteristik Empedans
• RF gücü: 0.5W
• DC akımı: 30mA
• Frekans: 1 ila 350 MHz

Uygulamalar

• Geniş bant kablosuz iletişim
• VHF/UHF alıcılar
• VHF/UHF vericiler
• Push-pull amplifikatörler
• Anten sistemleri
• RF ön uç modülleri
• Geniş bant empedans eşleştirme
• Test ve ölçüm ekipmanları

ELEKTRİKSEL ÖZELLİKLER (25℃, Z=75Ω)

• Frekans: 1-350MHz
• Çalışma sıcaklığı: -40℃ ila 85℃
• Depolama sıcaklığı: -55℃ ila 100℃

SSS

S: 1:1 CT balun transformatörü ile standart bir 1:1 balun arasındaki fark nedir?

C: Bir 1:1 CT balun ikincil sargısında bir orta uç (CT) bulunur, bu da onu push-pull amplifikatörler ve mikserler gibi orta uç gerektiren devre topolojileri için uygun hale getirir ve diferansiyel çıkış veya dengesizden dengeliye dönüşüm sağlar. Standart bir 1:1 balun orta uca sahip değildir ve nispeten daha basit bir işleve sahiptir.

S: Tipik 0.4-0.5dB ana hat kaybı ne anlama gelir?

C: 0.4-0.5dB ana hat kaybı, transformatörden geçen sinyal gücü kaybının yaklaşık %9-11 olduğu anlamına gelir, bu da yüksek enerji iletim verimliliğini gösterir. İki çıkış arasındaki küçük kayıp farkı (0.4dB'ye karşı 0.5dB), sıkı sinyal kalitesi gereksinimlerine sahip RF ön uçları için uygun olan dengeli diferansiyel çıkış genliğini sağlar.

S: Örnekler için nasıl başvurulur? Teslim süresi nedir?

C: Web sitemiz veya e-posta yoluyla bir örnek başvurusunda bulunabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 haftadır. Özel ürünler için MOQ ve teslim süresi ayrı olarak teyit edilecektir.
