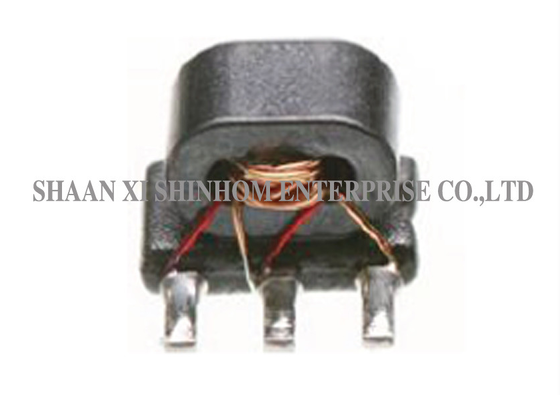

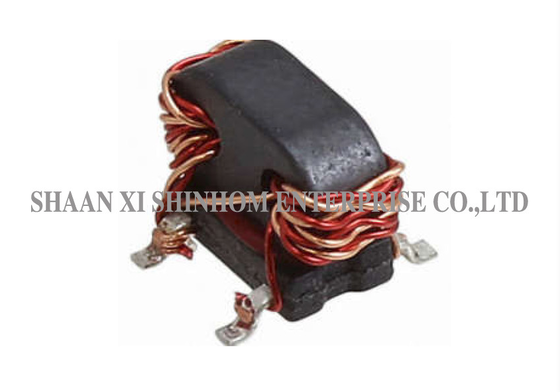

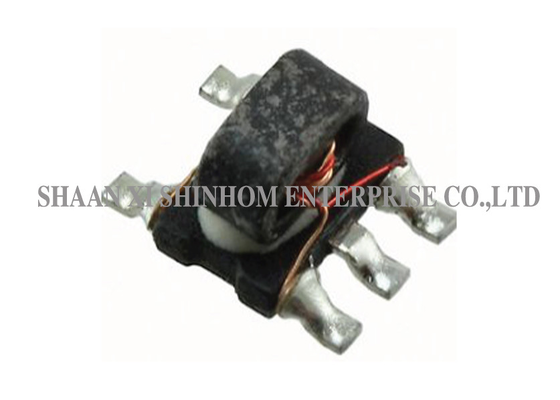

Geniş Bant İletim Hattı Balun 1:1 75Ω 50-1250MHz RF Ön Uçları ve Geniş Bant Eşleştirme İçin

Bu 1:1 iletim hattı balun RF transformatörü geniş bant kablosuz iletişim ve RF sinyal dönüştürme uygulamaları için tasarlanmıştır. Dengeli/dengesiz sinyal dönüşümü sağlamak için bir iletim hattı yapısı kullanır, geniş frekans kapsamı performansına sahip mükemmel genlik/faz dengesi özellikleri sunar.Ürün, düşük ana hat kaybı ve mükemmel giriş geri dönüş kaybı performansına sahip SMD paket kullanır, yüksek sinyal iletim verimliliği ve düşük yansıma sağlar.RF uygulamalarında push-pull amplifikatörlerde, anten sistemlerinde ve geniş bant eşleştirme ağlarında yaygın olarak kullanılır. Geniş bant kablosuz iletişim ve RF ön uç sinyal dönüşümü için ideal bir seçimdir.

Özellikler:

• 1:1 CT Empedans
• 75Ω Karakteristik Empedans
• RF gücü: 0.25W
• DC akımı: 30mA
• Frekans: 50 ila 1250 MHz
• Ekleme kaybı: Maksimum 1.3dB
• Giriş Geri Dönüş Kaybı: Minimum 11.0dB

Uygulamalar

• Geniş bant kablosuz iletişim

• VHF/UHF alıcıları

• VHF/UHF vericileri

• Push-pull amplifikatörler

• Anten sistemleri

• RF ön uç modülleri

• Geniş bant empedans eşleştirme

• Test ve ölçüm ekipmanları

ELEKTRİKSEL ÖZELLİKLER (25℃, Z=75Ω)

• Frekans: 50-1250MHz
• Çalışma sıcaklığı: -40℃ ila 85℃
• Depolama sıcaklığı: -55℃ ila 100℃

SSS

S: İletim hattı balun ile geleneksel tel sargılı balun arasındaki fark nedir?

C: Bir iletim hattı balun geniş bant eşleştirme ve dengeli/dengesiz dönüşüm sağlamak için iletim hattı teorisini kullanır, daha geniş frekans kapsamı (50-1250MHz) ve daha iyi yüksek frekans performansı sunar. Geleneksel tel sargılı balun, iyi düşük frekans performansı sunan ancak yüksek frekans tepkisi sınırlı olan manyetik çekirdek kuplajına dayanır. İletim hattı yapısı geniş bant ve yüksek frekans uygulamaları için uygundur.

S: 1.3dB'den küçük veya eşit ekleme kaybı ve 11dB'den büyük veya eşit giriş geri dönüş kaybının sistem performansı üzerindeki etkisi nedir?

C: Ekleme kaybı ≤1.3dB, düşük enerji kaybıyla yüksek sinyal iletim verimliliği sağlar. Giriş geri dönüş kaybı ≥11dB (tipik 25dB), iyi empedans eşleştirmesi sağlar, sinyal yansımasını ve duran dalgaları azaltır, genel sistem performansını iyileştirir. Özellikle sıkı bağlantı bütçesi gereksinimleri olan kablosuz iletişim sistemleri için uygundur.

S: Örnekler için nasıl başvurulur? Teslim süresi nedir?

C: Web sitemiz veya e-posta yoluyla bir örnek başvurusunda bulunabilirsiniz. Lütfen şirket bilgilerinizi ve hedef modelinizi sağlayın. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 haftadır. Özel ürünler için MOQ ve teslim süresi ayrı ayrı teyit edilecektir.
