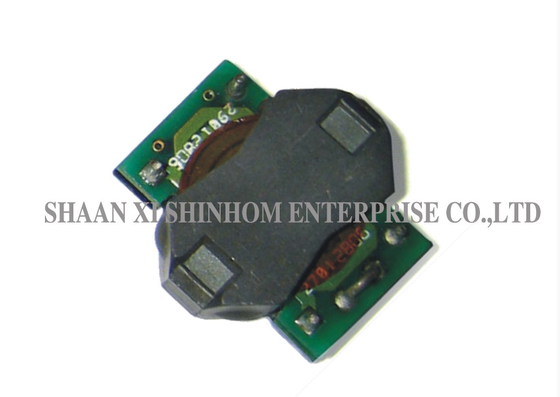

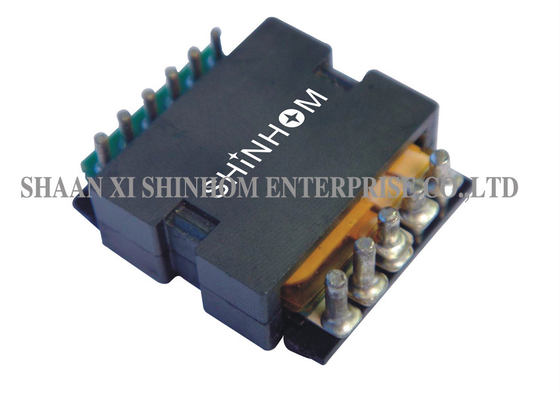

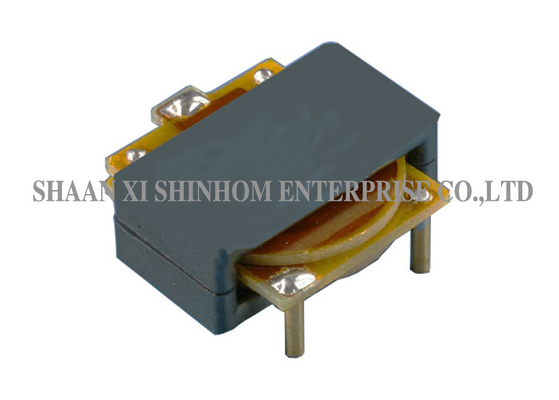

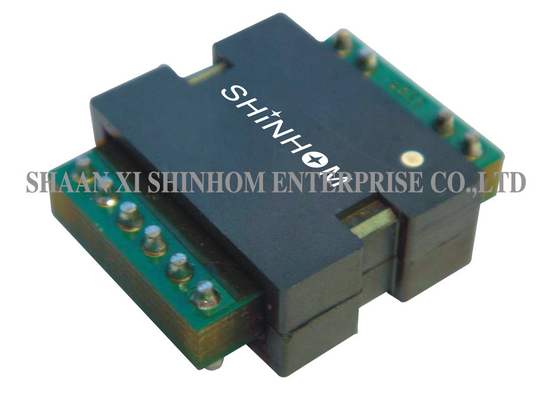

TP18 Serisi Yüksek Frekans 30W Düzlemsel Transformatör DC-DC Dönüştürücüler İçin Maksimum Kalınlık 7.4mm

BuTP18 serisi yüksek frekanslı 30W düz transformatörDC-DC dönüştürücüler ve devre değiştirme güç kaynağı uygulamaları için tasarlanmıştır.15-30W, maksimum kalınlığı sadece7.4mmÜrün, birdüşük profilli düz yapı, teklifultra düşük sızıntı indüktansı,Asgari EMI, veYüksek sürünme mesafesi. Tüm SMPS topolojileri ile uyumludur. Çoklu montaj ve sonlandırma seçenekleri mevcuttur.özel ısı dağılımı klipitasarım mükemmel termal yönetim performansını sağlar.DC-DC dönüştürücüler,Değiştirme güç kaynağı, ve çeşitliYüksek frekanslı güç dönüşümüUygulamalar.

• Çok düşük sızıntı endüktansı (aralıklı çekirdekler için% 0.2'den az).
• Maliyet etkin ve rekabetçi fiyatlar.
• Minimum Elektromanyetik Müdahale (EMI).
• Yüksek sürüklenme ve açıklık mesafeleri
• Tüm SMPS topolojilerine uygulanabilir.
• Çeşitli montaj ve terminal seçenekleri (Yatay, Dikey, Through-holes, SMT, Pins, Flying-cables ve daha fazlası).
• Özel tasarlanmış ısı dağıtıcı kilidi.
• Düşük profilli düz transformatör
• Yüksek güçlü düz transformatör
• Yüksek frekanslı düz transformatör
• PCB düz transformatörü
• Planar anahtarlama güç transformatörü
• Raft dışı SMT düz transformatör

• DC-DC dönüştürücüler
• Değiştirme güç kaynağı (SMPS)
• Dağıtılmış güç sistemleri
• İletişim ekipmanlarının güç kaynakları
• Endüstriyel kontrol güç kaynakları
• Otomobil elektronikleri
• Tıbbi ekipman güç kaynakları
• Yüksek yoğunluklu güç modülleri

• Endüktansa 100 kHz, 100 mVrms'de Pin (1-2) arasında ölçülür.
• Sızıntı indüktansi, ikinci sıradan sargı kısa olarak birincil sargı Pin ((1-2) 'de ölçülür.
• Tüm özellikler TA=25°C±5°C'de tipik.

S: Örnekler için nasıl başvuru yapılır?

A:Web sitemizden veya e-postamızdan örnek başvuru gönderebilirsiniz.Ücretsizve içinde gönderilecektir3-5 iş günüToplu sipariş için teslim süresi genellikle2- 8 hafta• Özel ürünler ayrı olarak onaylanacak.

S: Uzay kısıtlı uygulamaları için 7.4 mm maksimum kalınlığın avantajları nelerdir?

A:7.4 mm düşük profilli tasarım PCB dikey alanını önemli ölçüde tasarrufu sağlar.Modern elektronik cihazların minyatürleşme ve yüksek yoğunluklu entegrasyon gereksinimlerini karşılamak.
