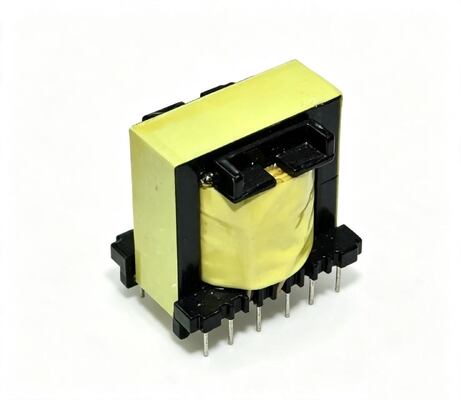

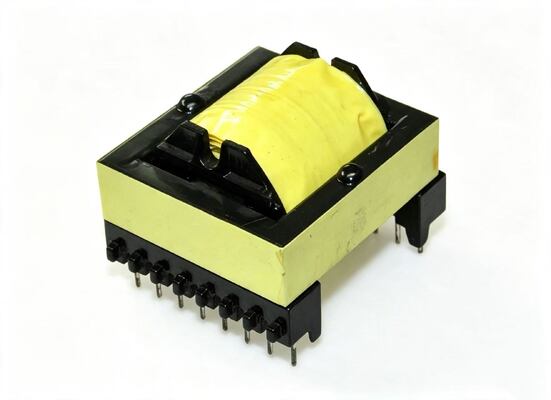

EE/EF serisi ferrit flyback transformatörü yüksek kaliteli çekirdek malzemeleri ve gelişmiş sarım süreçleri kullanılarak üretilmiştir, özellikle anahtarlamalı güç kaynakları ve yüksek frekanslı devreler için tasarlanmıştır, geniş bant çalışması, düşük maliyet ve kararlı çıkış sağlar.Ürün sağlam ve güvenilir bir yapıya sahiptir ve çoklu çıkış gücü seçeneklerini destekler. Geniş çalışma sıcaklığı gereksinimlerini karşılar. DC-DC dönüştürücüler, anahtarlamalı güç kaynakları ve LED güç kartları için uygundur. Anahtarlamalı güç kaynakları ve yüksek frekanslı devrelerde flyback dönüşümü için ideal bir seçimdir.
Özellikler
- Çalışma Frekansı: 30 ~ 500KHz
- Çıkış Gücü: 0.5 ~ 10w
- Çalışma Sıcaklığı: -40°C ~ +125°C
- Depolama Sıcaklığı: -25°C + 85°C
- Düşük maliyetli, tüm modeller esas olarak elektromanyetik koruma gücü alanında daha az talepkar alanlarda kullanılır.
- Çalışma, güvenlik düzenlemeleri ve diğer gereksinimler nedeniyle güç frekansı farklı sıcaklık seviyelerinde değişecektir.
Uygulamalar
- DC/DC Dönüştürücü Transformatörü
- Akım Transformatörü
- Anahtarlamalı güç kaynağı, Adaptör ve UPS
- Bilgisayar ürünleri
- DVD
- LED güç kartı
- LCD TV ve Monitör Ekran Güç Kartları
- Tüketici Elektrik Ürünleri ve Pil Şarj Cihazı, Yazıcılar
- Özellikle anahtarlamalı güç kaynağı ve çeşitli yüksek frekanslı devrelerde kullanılır
- Titreşim ve ayırma rolü oynar
En kaliteli bileşenlerimizin işinizin başarılı olmasına yardımcı olmasının nedenleri:
- 20 yıllık transformatör ve güç transformatörü özelleştirme deneyimi
- Çeşitli elektronik ürünler için profesyonel ve güvenilir ortağınız
- 1000'den fazla alıcı ürünlerimize değer veriyor
- Ürünlerimiz UL İzolasyon Sistemine sahiptir, Kalite garanti edilmiştir
- Yüksek kalite ve en iyi hizmetler
- Daha fazla model ve tip mevcuttur. Özel üretim için spesifikasyonlarınızı ve numunelerinizi bekliyoruz.
Elektriksel Özellikler
| Tip |
Şekil Yapısı |
Boyut |
Güç aralığı |
| A |
B |
C |
D |
E |
F |
| EE8.3 |
Dikey |
10.0 Maks |
9.5 Maks |
8.0±0.5 |
2.5±0.2 |
3.3±0.3 |
5.8±0.5 |
3W Maks |
| EE10 |
12.0 Maks |
13.0 Maks |
10.4±0.5 |
2.5±0.2 |
2.5±0.3 |
5.8±0.5 |
4W Maks |
| EE13 |
15.0 Maks |
14.0 Maks |
12.2±0.5 |
2.5±0.2 |
2.5±0.3 |
5.8±0.5 |
6W Maks |
| EE16 |
17.5 Maks |
15.0 Maks |
14.4±0.5 |
3.5±0.2 |
3.8±0.3 |
5.8±0.5 |
10W Maks |
| EE19 |
22.0 Maks |
19.0 Maks |
15.9±0.5 |
4.0±0.2 |
4.0±0.3 |
5.8±0.5 |
15W Maks |
| EE22 |
24.0 Maks |
20.0 Maks |
16.5±0.5 |
4.0±0.2 |
4.0±0.3 |
5.8±0.5 |
20W Maks |
| EE25 |
26.5 Maks |
22.0 Maks |
17.2±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
25W Maks |
| EE28 |
30.0 Maks |
22.0 Maks |
21.8±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
50W Maks |
| EE30 |
32.0 Maks |
30.0 Maks |
28.0±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
145W Maks |
| EE35 |
37.0 Maks |
30.0 Maks |
25.6±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
350W Maks |
| EE40 |
42.0 Maks |
33.0 Maks |
27.9±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
450W Maks |
| EE42 |
46.5 Maks |
43.0 Maks |
37.4±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
500W Maks |
| EE55 |
57.0 Maks |
58.0 Maks |
42.0±0.5 |
4.0±0.2 |
5.0±0.3 |
5.8±0.5 |
650W Maks |
- Güç aralığı yatay transformatörler için de uygundur
- Belirli gereksinimlere göre özelleştirilmiş parçalar tasarlayabilir ve üretebiliriz.
HAKKIMIZDA:
Shinhom Enterprise, Çin'in Xi'an şehrinde, transformatör ve bobin bileşenleri tasarlama ve üretme konusunda yaklaşık 20 yıllık deneyimle kurulmuştur.
Yüksek kalite, düşük maliyet ve en iyi hizmet en çok peşinde olduğumuz şeylerdir!
Bu arada, SGS sistemi tarafından ISO 9001 sertifikası da kazanılmıştır.
Shinhom, dünya çapındaki alıcılar için yüksek performanslı transformatörler, güç indüktörleri, şok bobinleri güç kaynakları tasarlama ve üretme konusunda uzman olmaya devam edecektir.
SSS
S: Numuneler için nasıl başvurulur? Teslim süresi nedir?
C: Numune başvurunuzu web sitemiz veya e-posta yoluyla gönderebilirsiniz. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 haftadır; özel ürünler ayrı olarak onaylanacaktır.
S: Küçük deneme siparişlerini destekliyor musunuz?
C: Evet. Küçük deneme siparişleri (standart MOQ'un altında) müzakere edilebilir ve toplu siparişlerle aynı kalite standartlarını ve teslimat taahhütlerini alabilir. Ayrıntılar için lütfen satış ekibimizle iletişime geçin.
S: EE/EF serisinin çalışma frekansı ve çıkış gücü aralıkları nelerdir?
C: Çalışma frekansı aralığı 30 ila 500KHzdir. Çıkış gücü aralığı 0.5 ila 10Wdır ve yapılandırmaya bağlı olarak 3 ila 650Wa ulaşabilir. Geniş frekans ve güç aralığı, çeşitli anahtarlamalı güç kaynağı ve yüksek frekanslı devre uygulamaları için uygun olmasını sağlar.
S: Bu ürün neden daha düşük EMI koruma gereksinimleri olan uygulamalar için uygundur?
C: Bu ürün düşük maliyetli bir tasarıma sahiptir, esas olarak daha düşük EMI koruma gereksinimleri olan uygulamalar için uygundur. Ferrit çekirdek, optimize edilmiş sarım süreçleriyle birleştiğinde, temel performans gereksinimlerini karşılarken üretim maliyetlerini düşürür, bu da onu maliyet açısından hassas tüketici elektroniği ve güç kaynağı uygulamaları için uygun hale getirir.
