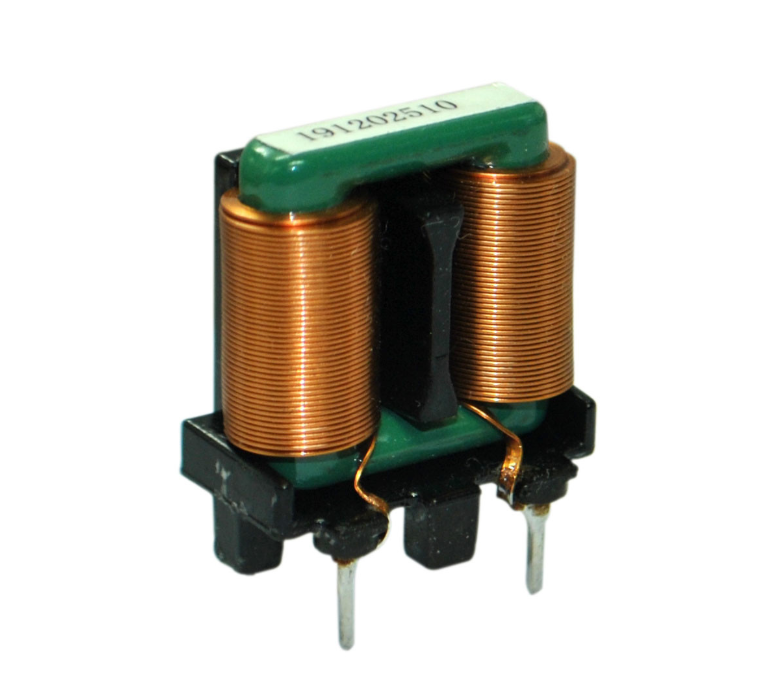

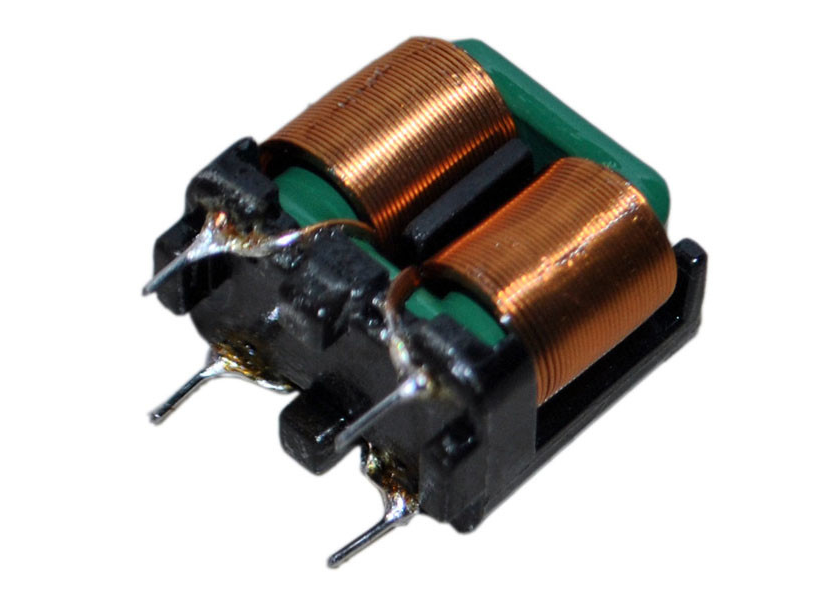

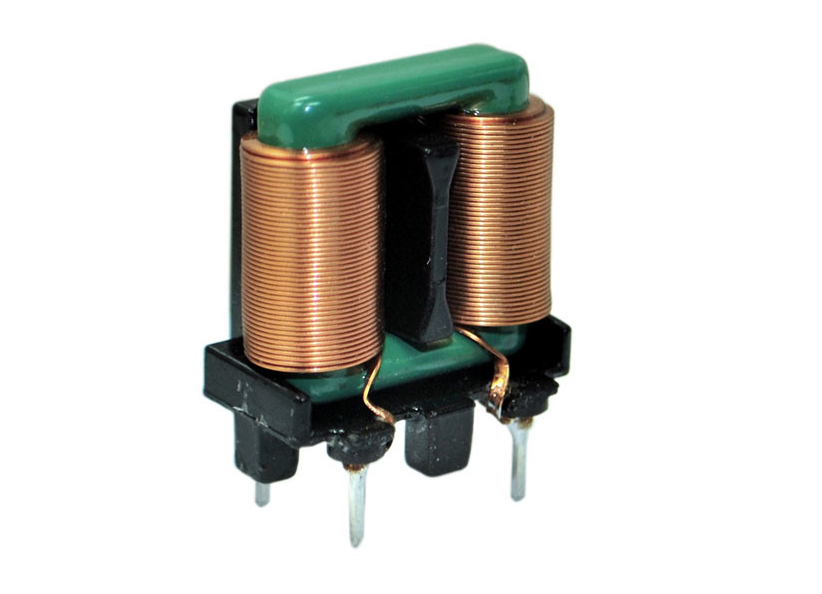

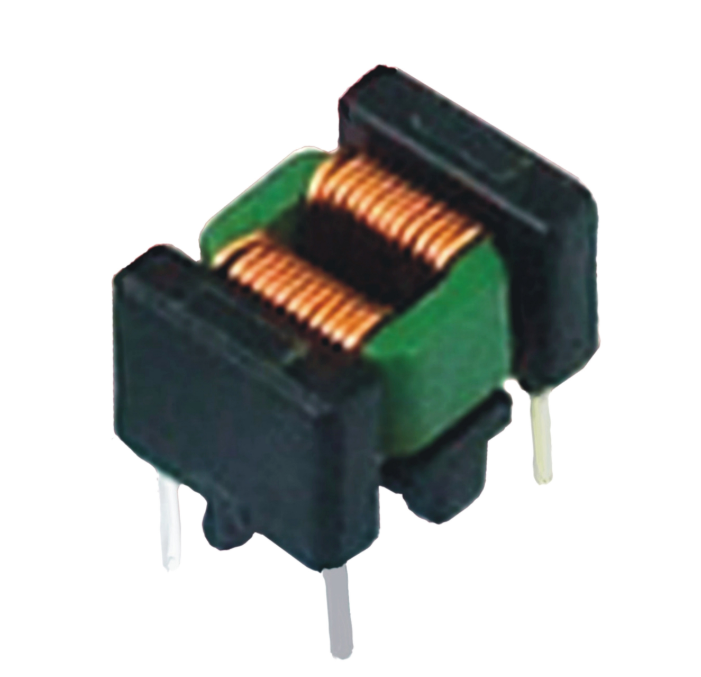

Tek Fazlı Ortak Mod Bobine Düz Kablo Tasarımı, Güç Kaynaklarını Değiştirmek için

Müzakere
MOQ
Pazarlık edilebilir
fiyat

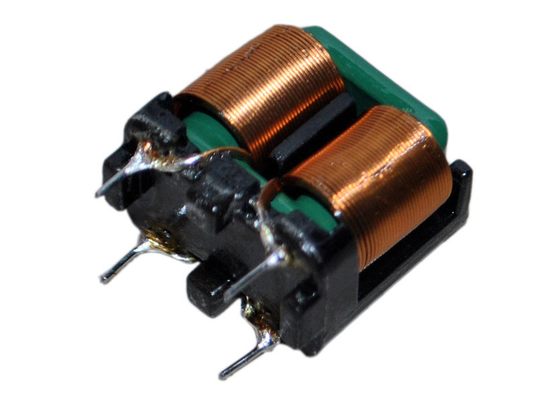

Single Phase Common Mode Coil Flat Wire Design for Switching Power Supplies
Özellikleri Fotoğraf Galerisi Ürün Açıklaması Şimdi konuşalım.
Özellikleri
Teknik Özellikler
Faz: Tek Fazlı
Çekirdek: Ferrit İçi Boş kare
Test Sıklığı: 10khz
Çalışma Sıcaklığı: -40°C ila +150°C
Oranı dönüş: 1:1
Endüktans özelleştirilmiş: EVET
Vurgulamak:

Tek fazlı ortak mod bobini

,

Yassı Tel Ortak Mod Boğma

,

Güç kaynağı boğuşunu değiştirmek
Temel bilgiler
Menşe yeri: Çin
Marka adı: Shinhom
Sertifika: RoHS
Model numarası: LFT
Ödeme & teslimat koşulları
Ambalaj bilgileri: karton
Teslim süresi: 4~8 Hafta
Ödeme koşulları: T/T
Yetenek temini: 1000000/ay
Ürün Açıklaması

Bu tek fazlı ortak mod bobini, düz tel ve ferrit içi boş kare çekirdek kullanılarak üretilmiştir. Anahtarlamalı güç kaynakları ve kişisel bilgisayarlar için özel olarak tasarlanmış olup, yüksek akım, kompakt boyut ve yüksek verimlilik sağlar.Ürün, sağlam ve güvenilir bir yapıya, tek katlı sargıya ve kapalı manyetik çekirdek tasarımına sahiptir. 85 ila 265VAC arası geniş bir voltaj aralığını karşılar.Anahtarlamalı güç kaynakları, güç adaptörleri ve LCD TV'ler için uygundur. EMI bastırma ve güç filtreleme alanındaki ortak mod bobini uygulamaları için ideal bir seçimdir.Özellikler

Anma gerilimi – 85 ila 265VAC

  • Sargı oranı – 1:1

  • İzolasyon direnci – 100mΩ min.

  • Sıcaklık artışı – 50°C maks.

  • Düz tel yüksek frekanslı cilt etkisi

  • Birim akım yoğunluğu – 1.5 ila 2 kat

  • Tek katlı sargı – düşük sıcaklık artışı

  • Mükemmel EMI bastırma

  • Uygulamalar

Kişisel bilgisayarlar

  • Anahtarlamalı güç kaynakları

  • Güç adaptörleri

  • UPS

  • Bilgisayar ürünleri

  • DVD'ler

  • LED güç kaynakları

  • LCD TV ve monitör güç kartları

  • Şartname

Endüktans MİN
1KHZ 0.25V
Boyutlar (mm MAKS)		 Akım(A) Güç(W) G
D Y U E Yatay dikey MAKS P1 P1
P2 SQ1515 P2 SQ1515
>25mH 25 4 34 34 400 16.8 10 - 7 600 250 SQ1615
>25mH 28 4 34 34 400 16.8 10 - 7 600 180 SQ1615
>25mH 28 4 34 34 400 16.8 10 - 7 600 180 SQ1615
>25mH 25 4 34 3.5 400 16.8 - 10 7 7 250 SQ1615
>25mH 28 4 34 3.5 400 16.8 - 10 7 7 180 SQ1615
>25mH 28 4 34 3.5 400 16.8 - 10 7 7 180 SQ1615
>25mH 25 4 34 3.5 400 16.8 10 - 7 600 250 SQ1918
>25mH 28 4 34 3.5 400 16.8 10 - 7 600 180 SQ1918
>25mH 28 4 34 3.5 400 16.8 10 - 7 600 180 SQ1918
>25mH 25 4 34 3.5 400 16.8 - 10 7 7 250 SQ1918
>25mH 28 4 34 3.5 400 16.8 - 10 7 7 180 SQ1918
>25mH 28 4 34 3.5 400 16.8 - 10 7 7 180 SQ1918
>30mH 28 - 31 15 1.0 16.8 10 - - - 300 SQ2418
>30mH 28 - 31 15 1.0 16.8 10 - - - 250 SQ2418
>30mH 28 - 31 15 1.0 16.8 10 - - - 180 SQ2418
>30mH 28 34 32 4 1.0 16.8 - - 7 7 300 SQ2418
>30mH 28 34 32 4 1.0 16.8 - - 7 7 250 SQ2418
>30mH 28 34 32 4 1.0 16.8 - - 7 7 180 SQ2418
>30mH 28 - 32 4 1.0 16.8 10 - 7 7 300 SQ2724
>30mH 28 - 32 4 1.0 16.8 10 - 7 7 280 SQ2724
>30mH 28 - 32 4 1.0 16.8 10 - 7 7 250 SQ2724
>30mH 28 34 15 - 1.0 16.8 - - 7 7 300 SQ2724
>30mH 28 34 15 - 1.0 16.8 - - 7 7 280 SQ2724
>30mH 28 34 15 - 1.0 16.8 - - 7 7 250 SQ2724
>20mH 28 4 38 4 1.0 16.8 - 7 7 400 SQ2820
>20mH 25 4 38 4 1.0 16.8 - 7 7 300 SQ2820
>20mH 28 4 38 4 1.0 16.8 - 7 7 280 SQ2820
>20mH 28 31 18 4 1.0 16.8 - - 7 7 400 SQ2820
>20mH 25 31 18 4 1.0 16.8 - - 7 7 300 SQ2820
>20mH 28 31 18 4 1.0 16.8 - - 7 7 280 SQ2820
>30mH 28 4 38 4 1.0 16.8 - 7 7 300 SQ3126
>30mH 28 4 38 4 1.0 16.8 - 7 7 300 SQ3126
>30mH 28 4 38 4 1.0 16.8 - 7 7 400 SQ3126
>30mH 28 45 18 4 1.0 16.8 - - 7 7 300 SQ3126
>30mH 28 45 18 4 1.0 16.8 - - 7 7 300 SQ3126
>30mH 28 45 18 4 1.0 16.8 - - 7 7 400 SQ3126
>25mH 28 34 38 4 1.0 18 4 4 7 7 400 SQ4391
>25mH 28 34 38 4 1.0 18 4 4 7 7 400 SQ4391
>25mH 28 34 38 4 1.0 18 4 4 7 7 400 SQ4391
>25mH 28 34 38 4 1.0 18 4 4 7 7 400 SQ4391
>25mH 28 45 18 4 1.0 39 16.8 - 7 7 400 SQ4391
>25mH 28 45 18 4 1.0 39 16.8 - 7 7 400 SQ4391
>25mH 28 45 18 4 1.0 39 16.8 - 7 7 400 SQ4391
>25mH 28 45 18 4 1.0 39 16.8 - 7 7 400 SQ4391
>12mH 28 7 7 7 7 7 7 7 7 7 600 Notlar: Özelleştirilmiş mevcuttur
>12mH 28 45 16 4 1.0 39 21 - 7 7 600 Notlar: Özelleştirilmiş mevcuttur

Tek Fazlı Ortak Mod Bobine Düz Kablo Tasarımı, Güç Kaynaklarını Değiştirmek için

SSS

Tek Fazlı Ortak Mod Bobine Düz Kablo Tasarımı, Güç Kaynaklarını Değiştirmek için

S: Bizimle uzun vadeli iyi iş ilişkilerini nasıl kurarsınız?

C:

Web sitemiz veya e-posta yoluyla numune başvurusunda bulunabilirsiniz. Numuneler S: Kaliteyi nasıl kontrol ediyorsunuz?

C:

Web sitemiz veya e-posta yoluyla numune başvurusunda bulunabilirsiniz. Numuneler S: Numuneler için nasıl başvurulur? Teslim süresi nedir?

C:

Web sitemiz veya e-posta yoluyla numune başvurusunda bulunabilirsiniz. Numuneler ücretsizdir ve 3-5 iş günü içinde gönderilecektir. Toplu sipariş teslim süresi genellikle 2-8 haftadır; özel ürünler ayrı olarak onaylanacaktır.
