Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Geçerli aralığı: | 0,5 ~ 1000A | Çıkış: | 0-500mA veya 0.333V (AC) |
|---|---|---|---|
| Sınıf: | 0.2,0.5,1.0 | Yükleme: | Bara Tipi |
| Manyetik Devre Yapısı: | Kombine Tip | Özelleştirilebilir: | Evet |
| Vurgulamak: | bölünmüş çekirdek ct,bölünmüş çekirdek tipi akım trafosu |
||

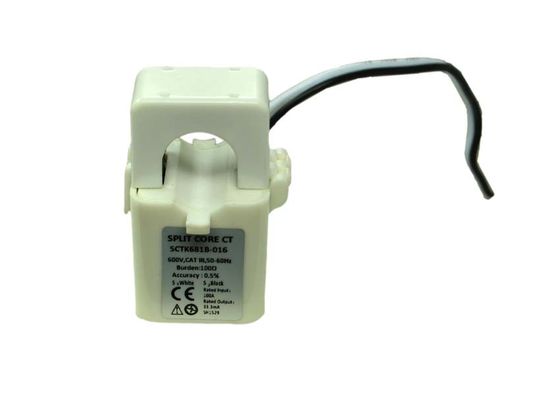

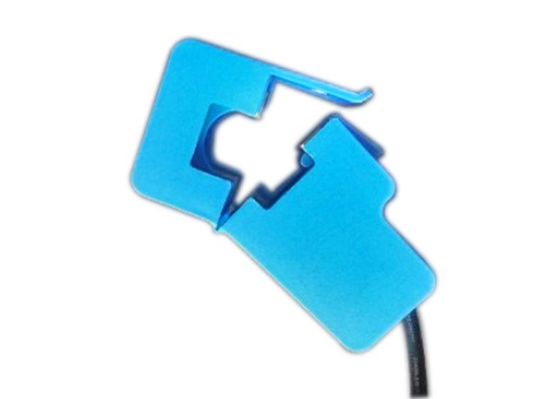

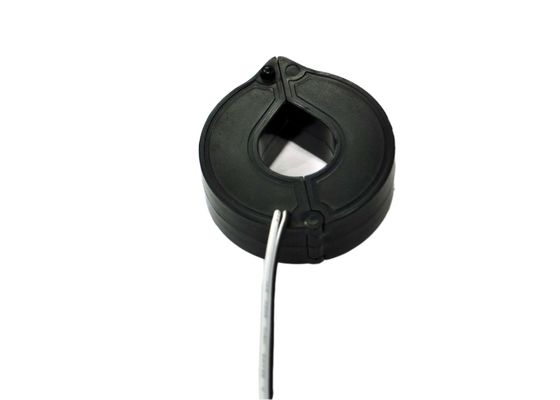

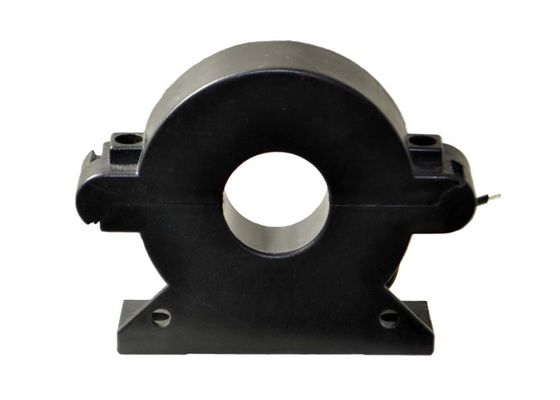

SCTK660B Serisi Bölünmüş Çekirdek 0.5A ila 1000A Giriş ve 0 ila 0.333 V veya 0 ila 500mA çıkış Akım Trafosu
Açıklama
Bölünmüş çekirdek AC akım sensörleri, herhangi bir uygulamaya uyacak şekilde farklı delik boyutlarına ve akım değerlerine sahiptir. Bölünmüş çekirdek modeller güçlendirme için mükemmeldir. Endüstri standardında çıkış sabittir.
Uygulama
• Veri kaydı • Kayıt • Güç izleme
• Enerji yönetimi • Alternatif enerji izleme
• Maliyet dağıtımı
Özellikler
• Nominal akımın% 10-130'unda yüksek hassasiyet
• AC izolasyon direnci: 60s için 3KV
• Kurulum kolaylığı için açılır
• UL® 94V-0 dayanıklı plastik ile sert gövde
• Güvenlik standardı: IEC / EN60044-1
• Nominal faz açısı hatası ve
• Nominal doğrusallık hatası: IEC61869-2'ye uygun
• ConformIEC60044-1
• Maksimum çalışma voltajı: AC600V
Elektriksel parametre
| Sıklık | 50-2.5KHz |
| Anma girişi töreni | 0,5A-1000A |
| Ölçüm aralığı | % 10 içinde-% 130 olarak |
| Nominal Çıkış | 0.333V (AC) veya 0-5A |
| oran | ≤ ± 0.2 ％ |
| Faz açısı | ≤ ± 10 dak |
| Dielektrik gücü | 5.0KV / 1 mA / 1 dak |
| Yalıtım direnci | DC500V / 100MΩmin |
Mekanik parametre
| dava | PC / UL94-V0 |
| bobin | PBT |
| çekirdek | mıknatıslanma oranı yüksek nikel-demir alaşımı |
| İç yapı | Epoksi |
| İnşaat | Kravat |
| Çalışma sıcaklığı | -25 ℃ ~ 75 ℃ |
| Çalışma Nemi | ≤85% |
| Çıkış bağlantısı | Terminal veya UL1015 22AWG Tel 1.5m |
Tip seçimi
P / N | Anma girişi töreni (A) | Çıkış (mA / V) | doğruluk | Boyutlar (mm) | |||||
| bir | B | C | D | E | F | ||||
| SCTK660B-010 | 0.5-100A | 0.333V / 0-50mA | 0.2,0.5,1.0 | 57.6 | 50.0 | 22.0 | 5.0 | 16.7 | 25,0 |
| SCTK660B-019 | 1-250A | 0.333V / 0-100mA / 1A | 0.2,0.5,1.0 | 66.6 | 59.0 | 22.0 | 9.5 | 25,7 | 29.5 |
| SCTK660B-025 | 5-400A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 73.1 | 65.0 | 22.0 | 12.5 | 31,7 | 32.5 |
| SCTK660B-032 | 5-630A | 0.333V / 0-200mA / 1A / 5A | 0.2,0.5,1.0 | 82.1 | 74.0 | 22.0 | 16.0 | 38.7 | 37.0 |
| SCTK660B-045 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2,0.5,1.0 | 95.1 | 87.0 | 22.0 | 22.5 | 53,7 | 43.5 |
Notlar: Ürün özellikleri özelleştirilebilir
